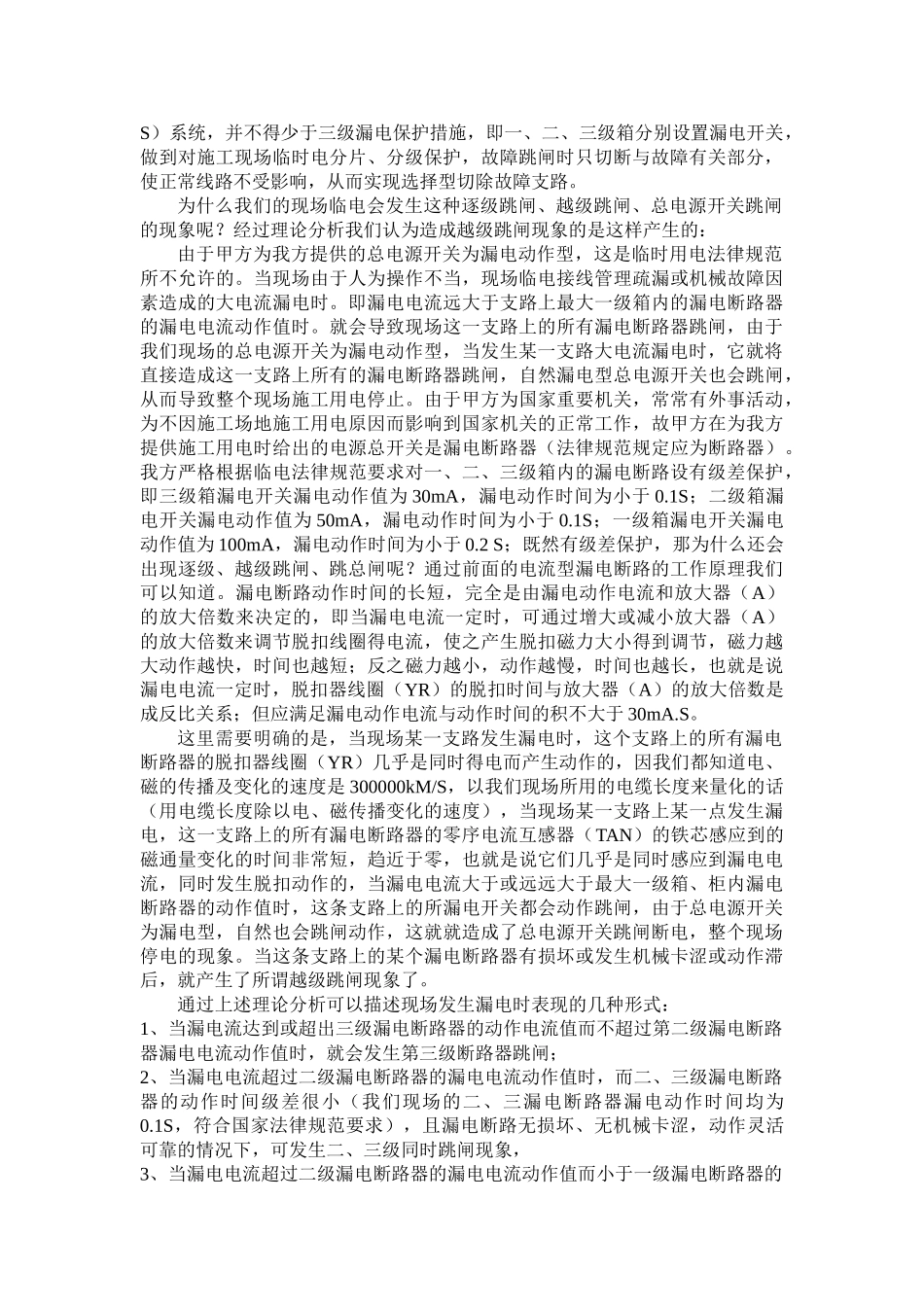

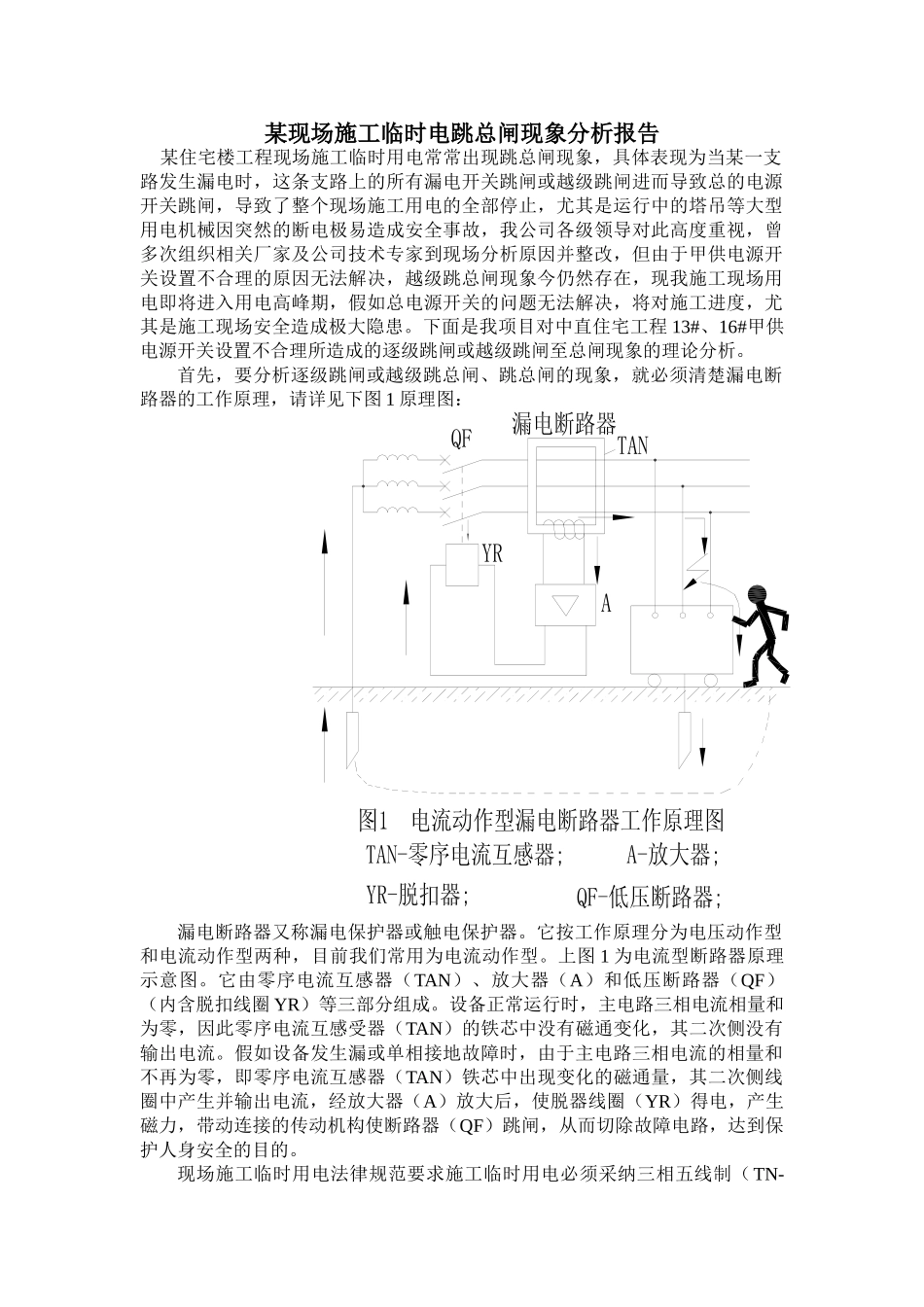

某现场施工临时电跳总闸现象分析报告 某住宅楼工程现场施工临时用电常常出现跳总闸现象，具体表现为当某一支路发生漏电时，这条支路上的所有漏电开关跳闸或越级跳闸进而导致总的电源开关跳闸，导致了整个现场施工用电的全部停止，尤其是运行中的塔吊等大型用电机械因突然的断电极易造成安全事故，我公司各级领导对此高度重视，曾多次组织相关厂家及公司技术专家到现场分析原因并整改，但由于甲供电源开关设置不合理的原因无法解决，越级跳总闸现象今仍然存在，现我施工现场用电即将进入用电高峰期，假如总电源开关的问题无法解决，将对施工进度，尤其是施工现场安全造成极大隐患。下面是我项目对中直住宅工程 13#、16#甲供电源开关设置不合理所造成的逐级跳闸或越级跳闸至总闸现象的理论分析。 首先，要分析逐级跳闸或越级跳总闸、跳总闸的现象，就必须清楚漏电断路器的工作原理，请详见下图 1 原理图：漏电断路器又称漏电保护器或触电保护器。它按工作原理分为电压动作型和电流动作型两种，目前我们常用为电流动作型。上图 1 为电流型断路器原理示意图。它由零序电流互感器（TAN）、放大器（A）和低压断路器（QF）（内含脱扣线圈 YR）等三部分组成。设备正常运行时，主电路三相电流相量和为零，因此零序电流互感受器（TAN）的铁芯中没有磁通变化，其二次侧没有输出电流。假如设备发生漏或单相接地故障时，由于主电路三相电流的相量和不再为零，即零序电流互感器（TAN）铁芯中出现变化的磁通量，其二次侧线圈中产生并输出电流，经放大器（A）放大后，使脱器线圈（YR）得电，产生磁力，带动连接的传动机构使断路器（QF）跳闸，从而切除故障电路，达到保护人身安全的目的。现场施工临时用电法律规范要求施工临时用电必须采纳三相五线制（TN-S）系统，并不得少于三级漏电保护措施，即一、二、三级箱分别设置漏电开关，做到对施工现场临时电分片、分级保护，故障跳闸时只切断与故障有关部分，使正常线路不受影响，从而实现选择型切除故障支路。为什么我们的现场临电会发生这种逐级跳闸、越级跳闸、总电源开关跳闸的现象呢？经过理论分析我们认为造成越级跳闸现象的是这样产生的：由于甲方为我方提供的总电源开关为漏电动作型，这是临时用电法律规范所不允许的。当现场由于人为操作不当，现场临电接线管理疏漏或机械故障因素造成的大电流漏电时。即漏电电流远大于支路上最大一级箱内的漏电断路器的漏电电流动作值时。就会导致现场这一支路上的所...
