现浇混凝土gbf密肋空心楼盖在地下室工程设计中的应用

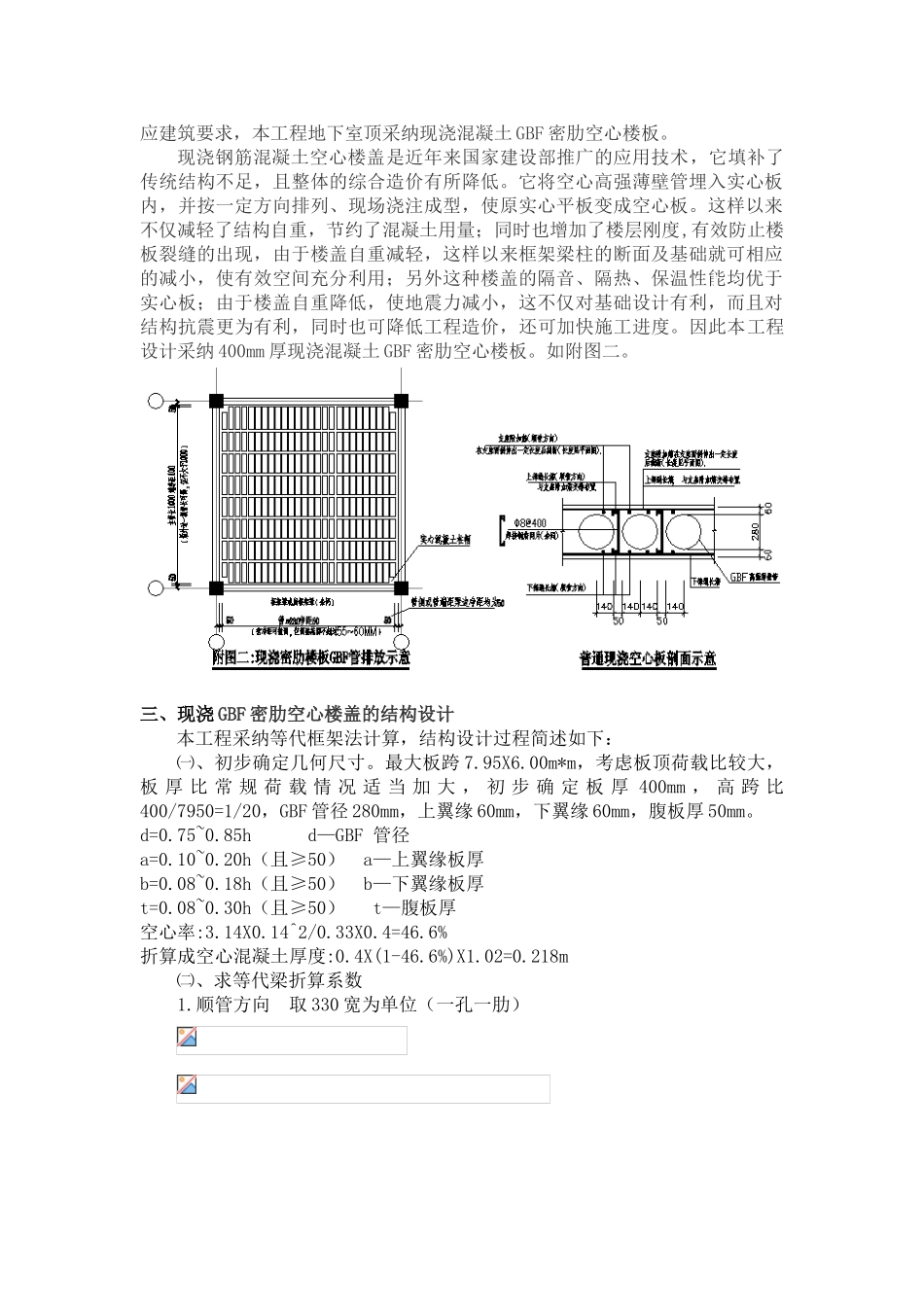

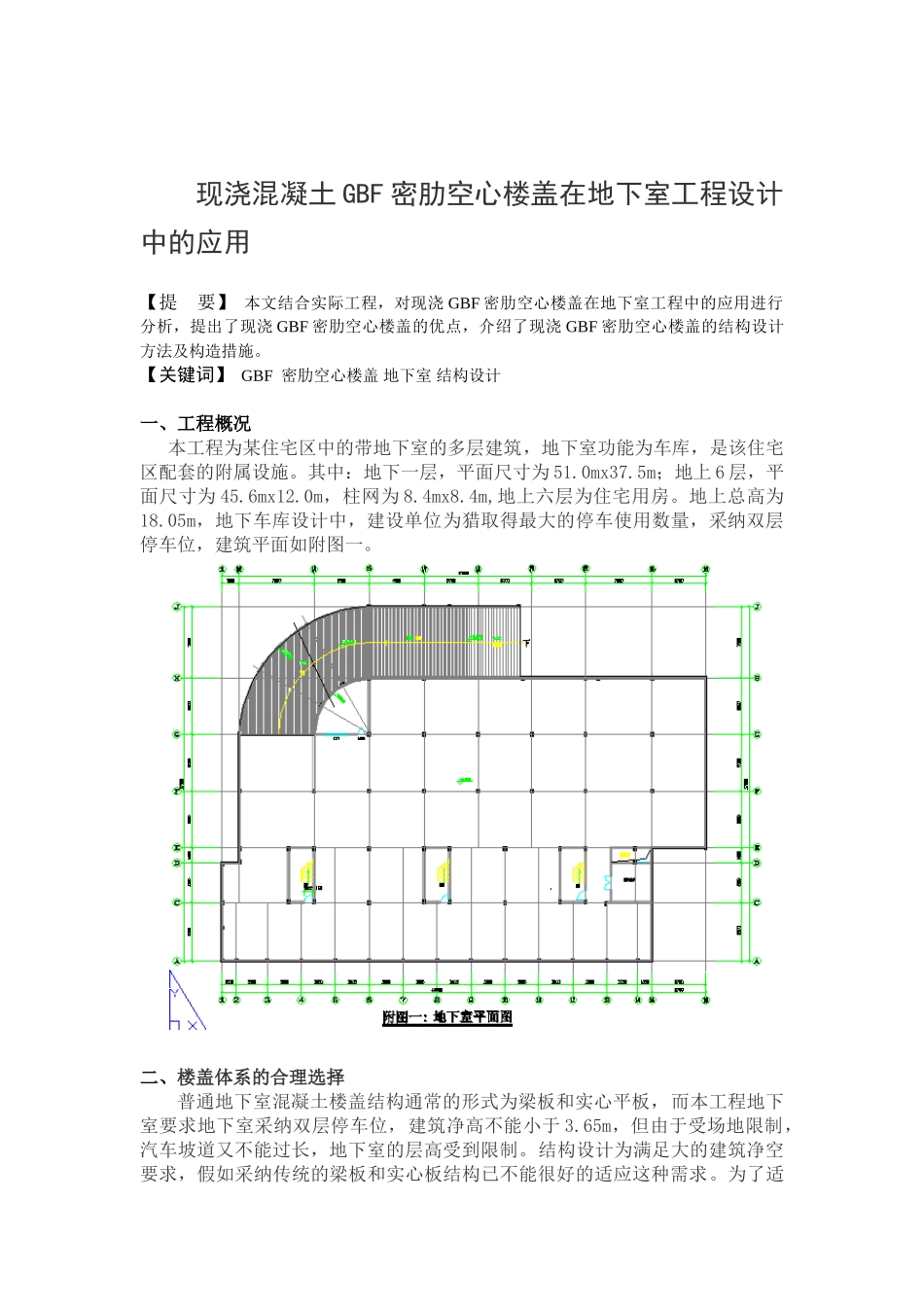

现浇混凝土 GBF 密肋空心楼盖在地下室工程设计中的应用【提 要】 本文结合实际工程，对现浇 GBF 密肋空心楼盖在地下室工程中的应用进行分析，提出了现浇 GBF 密肋空心楼盖的优点，介绍了现浇 GBF 密肋空心楼盖的结构设计方法及构造措施。【关键词】 GBF 密肋空心楼盖 地下室 结构设计一、工程概况本工程为某住宅区中的带地下室的多层建筑，地下室功能为车库，是该住宅区配套的附属设施。其中：地下一层，平面尺寸为 51.0mx37.5m；地上 6 层，平面尺寸为 45.6mx12.0m，柱网为 8.4mx8.4m,地上六层为住宅用房。地上总高为18.05m，地下车库设计中，建设单位为猎取得最大的停车使用数量，采纳双层停车位，建筑平面如附图一。二、楼盖体系的合理选择普通地下室混凝土楼盖结构通常的形式为梁板和实心平板，而本工程地下室要求地下室采纳双层停车位，建筑净高不能小于 3.65m，但由于受场地限制，汽车坡道又不能过长，地下室的层高受到限制。结构设计为满足大的建筑净空要求，假如采纳传统的梁板和实心板结构已不能很好的适应这种需求。为了适应建筑要求，本工程地下室顶采纳现浇混凝土 GBF 密肋空心楼板。现浇钢筋混凝土空心楼盖是近年来国家建设部推广的应用技术，它填补了传统结构不足，且整体的综合造价有所降低。它将空心高强薄壁管埋入实心板内，并按一定方向排列、现场浇注成型，使原实心平板变成空心板。这样以来不仅减轻了结构自重，节约了混凝土用量；同时也增加了楼层刚度,有效防止楼板裂缝的出现，由于楼盖自重减轻，这样以来框架梁柱的断面及基础就可相应的减小，使有效空间充分利用；另外这种楼盖的隔音、隔热、保温性能均优于实心板；由于楼盖自重降低，使地震力减小，这不仅对基础设计有利，而且对结构抗震更为有利，同时也可降低工程造价，还可加快施工进度。因此本工程设计采纳 400mm 厚现浇混凝土 GBF 密肋空心楼板。如附图二。三、现浇 GBF 密肋空心楼盖的结构设计本工程采纳等代框架法计算，结构设计过程简述如下：㈠、初步确定几何尺寸。最大板跨 7.95X6.00m*m，考虑板顶荷载比较大，板 厚 比 常 规 荷 载 情 况 适 当 加 大 ， 初 步 确 定 板 厚 400mm ， 高 跨 比400/7950=1/20，GBF 管径 280mm，上翼缘 60mm，下翼缘 60mm，腹板厚 50mm。d=0.75~0.85h d—GBF 管径 a=0.10~0.20h（且≥50） a—上翼缘板厚b=0.08~0.18h（且≥50） b—下翼缘板厚t=0.08~0.30h（且≥5...
