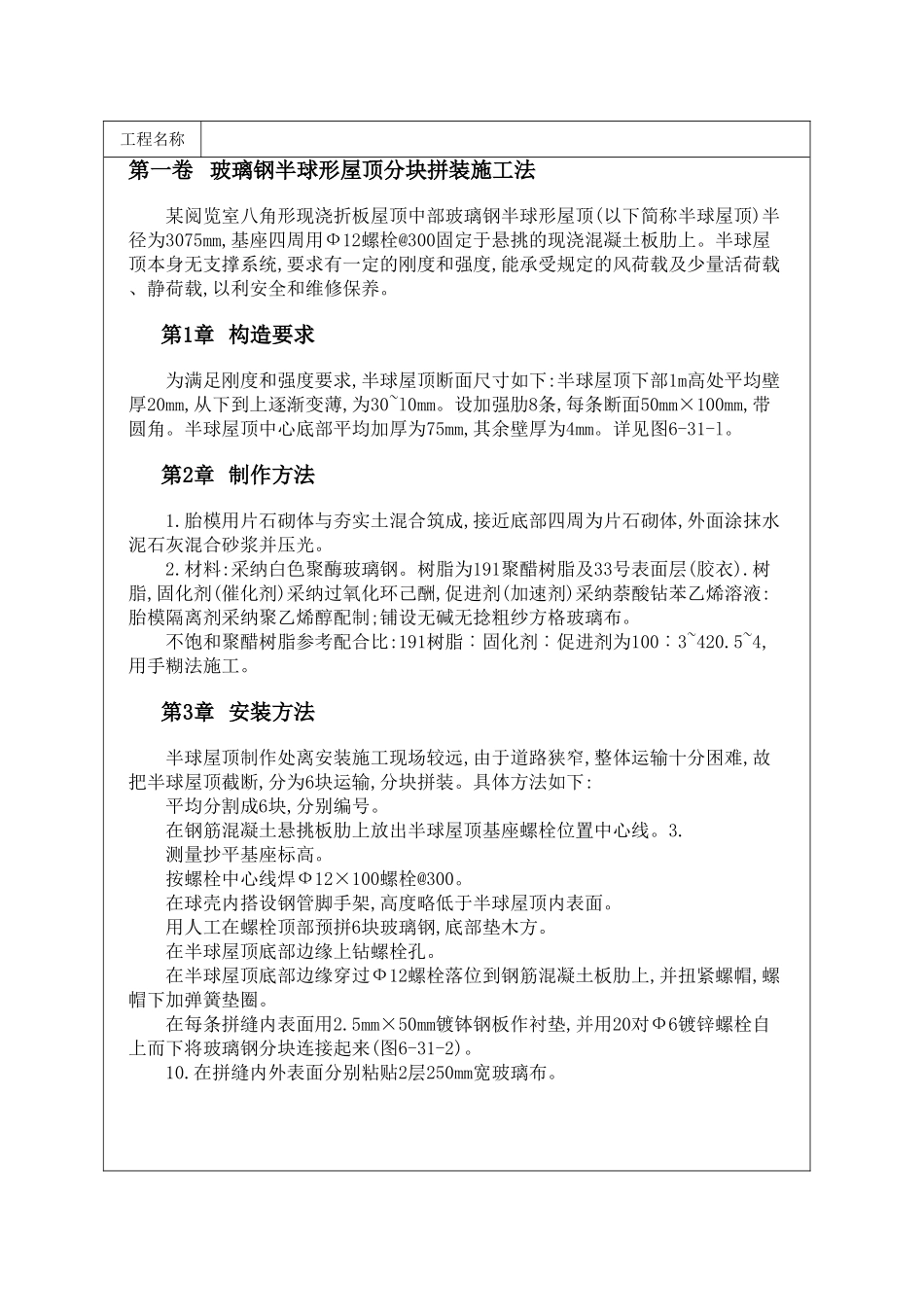

工程名称第一卷 玻璃钢半球形屋顶分块拼装施工法某阅览室八角形现浇折板屋顶中部玻璃钢半球形屋顶(以下简称半球屋顶)半径为3075mm,基座四周用Ф12螺栓@300固定于悬挑的现浇混凝土板肋上。半球屋顶本身无支撑系统,要求有一定的刚度和强度,能承受规定的风荷载及少量活荷载、静荷载,以利安全和维修保养。第1章 构造要求为满足刚度和强度要求,半球屋顶断面尺寸如下:半球屋顶下部1m高处平均壁厚20mm,从下到上逐渐变薄,为30~l0mm。设加强肋8条,每条断面50mm×100mm,带圆角。半球屋顶中心底部平均加厚为75mm,其余壁厚为4mm。详见图6-31-l。第2章 制作方法1.胎模用片石砌体与夯实土混合筑成,接近底部四周为片石砌体,外面涂抹水泥石灰混合砂浆并压光。2.材料:采纳白色聚酶玻璃钢。树脂为191聚醋树脂及33号表面层(胶衣).树脂,固化剂(催化剂)采纳过氧化环己酬,促进剂(加速剂)采纳萘酸钻苯乙烯溶液:胎模隔离剂采纳聚乙烯醇配制;铺设无碱无捻粗纱方格玻璃布。不饱和聚醋树脂参考配合比:191树脂︰固化剂︰促进剂为100︰3~420.5~4,用手糊法施工。第3章 安装方法半球屋顶制作处离安装施工现场较远,由于道路狭窄,整体运输十分困难,故把半球屋顶截断,分为6块运输,分块拼装。具体方法如下:平均分割成6块,分别编号。在钢筋混凝土悬挑板肋上放出半球屋顶基座螺栓位置中心线。3.测量抄平基座标高。按螺栓中心线焊Ф12×100螺栓@300。在球壳内搭设钢管脚手架,高度略低于半球屋顶内表面。用人工在螺栓顶部预拼6块玻璃钢,底部垫木方。在半球屋顶底部边缘上钻螺栓孔。在半球屋顶底部边缘穿过Ф12螺栓落位到钢筋混凝土板肋上,并扭紧螺帽,螺帽下加弹簧垫圈。在每条拼缝内表面用2.5mm×50mm镀钵钢板作衬垫,并用20对Ф6镀锌螺栓自上而下将玻璃钢分块连接起来(图6-31-2)。10.在拼缝内外表面分别粘贴2层250mm宽玻璃布。
