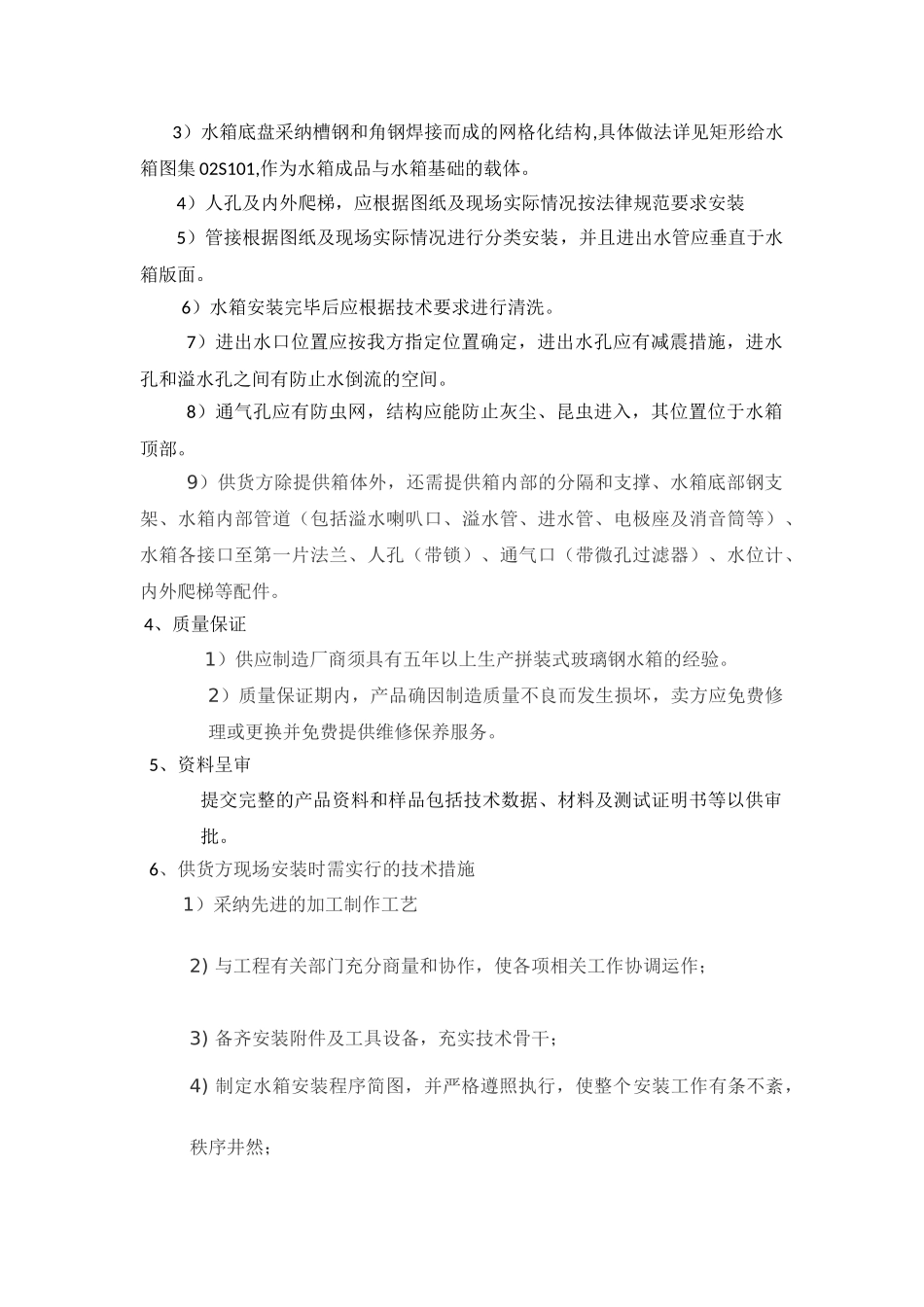

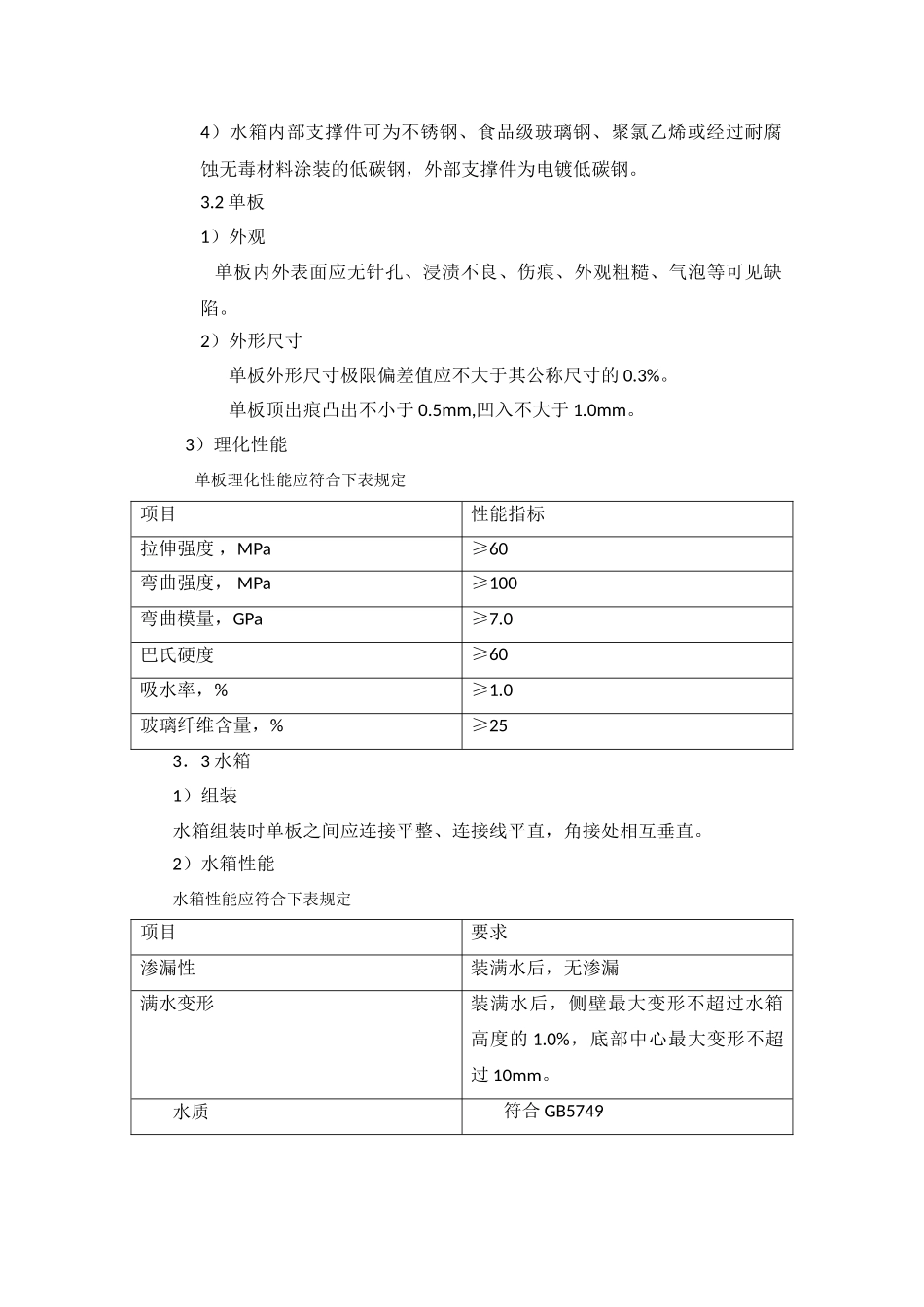

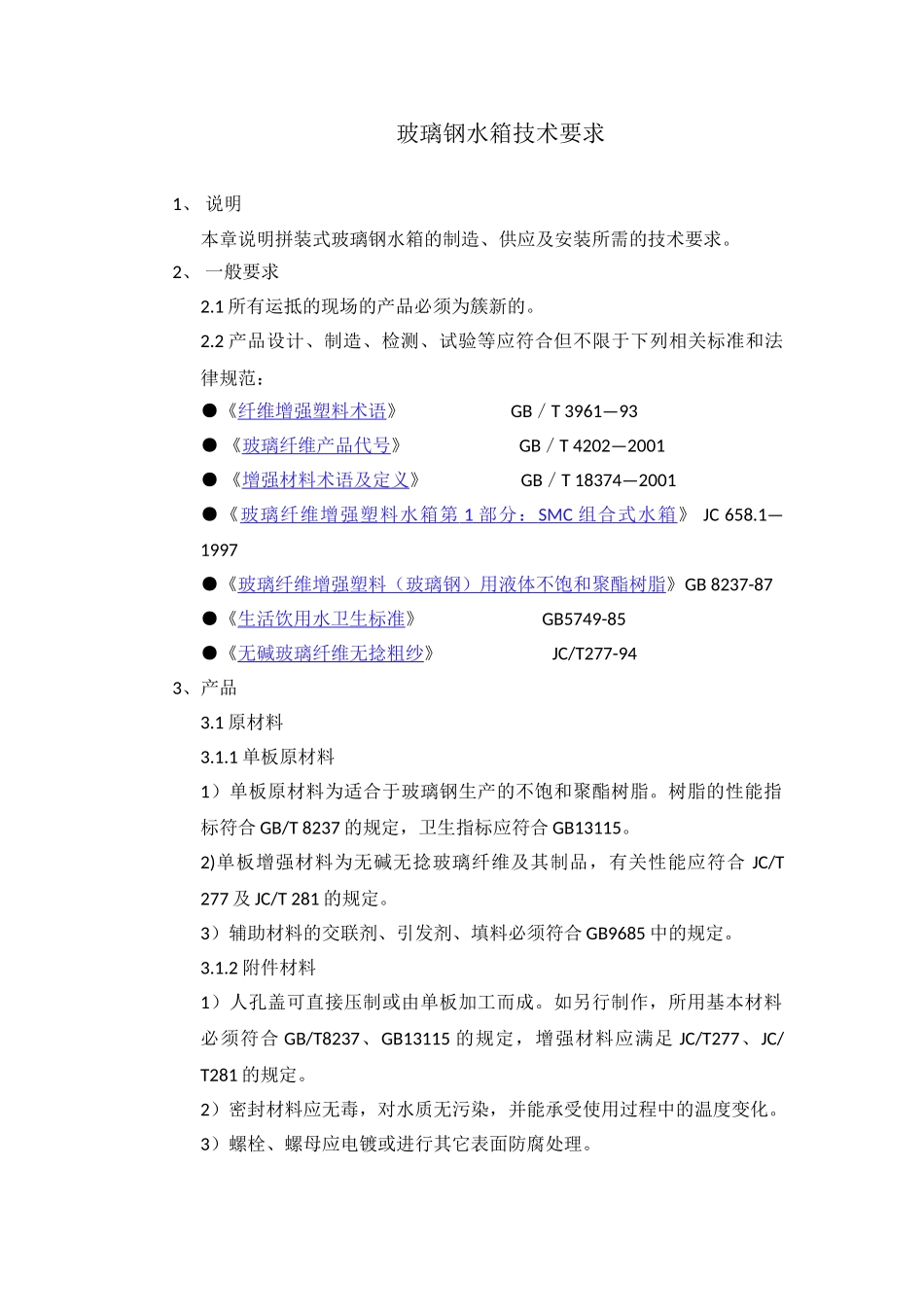

玻璃钢水箱技术要求1、 说明本章说明拼装式玻璃钢水箱的制造、供应及安装所需的技术要求。2、 一般要求2.1 所有运抵的现场的产品必须为簇新的。2.2 产品设计、制造、检测、试验等应符合但不限于下列相关标准和法律规范：●《纤维增强塑料术语》 GB／T 3961—93● 《玻璃纤维产品代号》 GB／T 4202—2001● 《增强材料术语及定义》 GB／T 18374—2001●《玻璃纤维增强塑料水箱第 1 部分： SMC 组合式水箱 》 JC 658.1—1997●《玻璃纤维增强塑料（玻璃钢）用液体不饱和聚酯树脂》GB 8237-87●《生活饮用水卫生标准》 GB5749-85●《无碱玻璃纤维无捻粗纱》 JC/T277-943、产品3.1 原材料3.1.1 单板原材料1）单板原材料为适合于玻璃钢生产的不饱和聚酯树脂。树脂的性能指标符合 GB/T 8237 的规定，卫生指标应符合 GB13115。2)单板增强材料为无碱无捻玻璃纤维及其制品，有关性能应符合 JC/T 277 及 JC/T 281 的规定。3）辅助材料的交联剂、引发剂、填料必须符合 GB9685 中的规定。3.1.2 附件材料1）人孔盖可直接压制或由单板加工而成。如另行制作，所用基本材料必须符合 GB/T8237、GB13115 的规定，增强材料应满足 JC/T277、JC/T281 的规定。2）密封材料应无毒，对水质无污染，并能承受使用过程中的温度变化。3）螺栓、螺母应电镀或进行其它表面防腐处理。4）水箱内部支撑件可为不锈钢、食品级玻璃钢、聚氯乙烯或经过耐腐蚀无毒材料涂装的低碳钢，外部支撑件为电镀低碳钢。3.2 单板1）外观 单板内外表面应无针孔、浸渍不良、伤痕、外观粗糙、气泡等可见缺陷。2）外形尺寸单板外形尺寸极限偏差值应不大于其公称尺寸的 0.3%。单板顶出痕凸出不小于 0.5mm,凹入不大于 1.0mm。 3）理化性能 单板理化性能应符合下表规定项目性能指标拉伸强度 ，MPa≥60弯曲强度， MPa≥100弯曲模量，GPa≥7.0巴氏硬度≥60吸水率，%≥1.0玻璃纤维含量，%≥253．3 水箱1）组装水箱组装时单板之间应连接平整、连接线平直，角接处相互垂直。2）水箱性能水箱性能应符合下表规定项目要求渗漏性装满水后，无渗漏满水变形装满水后，侧壁最大变形不超过水箱高度的 1.0%，底部中心最大变形不超过 10mm。水质符合 GB57493）水箱底盘采纳槽钢和角钢焊接而成的网格化结构,具体做法详见矩形给水箱图集 02S101,作为水箱成品与水箱基础的载体。 4）人孔及内外爬梯，应根据图纸及现场实际情况按法律规范要求安装 5）管接根据图纸及现...
