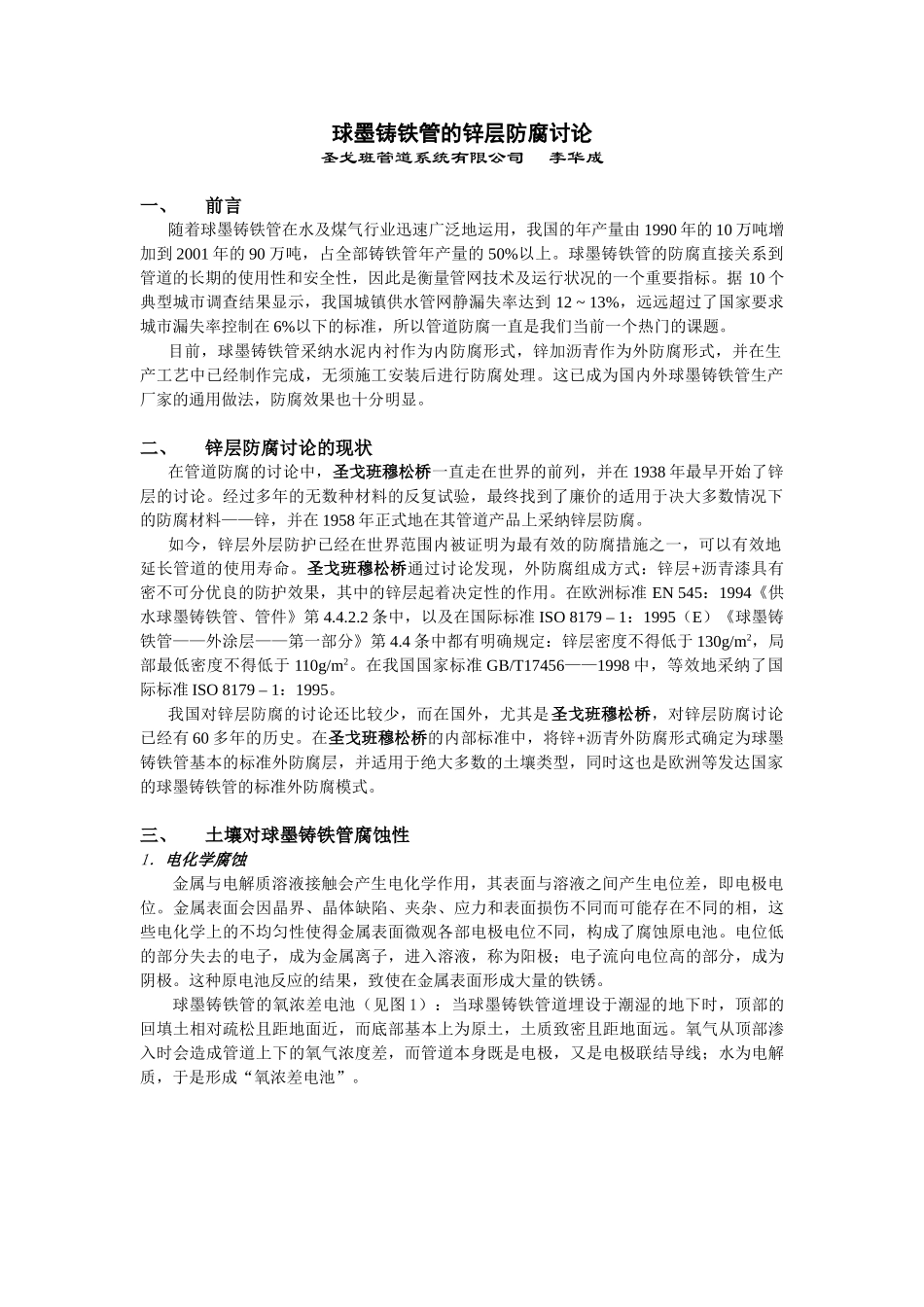

球墨铸铁管的锌层防腐讨论圣戈班管道系统有限公司 李华成一、前言随着球墨铸铁管在水及煤气行业迅速广泛地运用，我国的年产量由 1990 年的 10 万吨增加到 2001 年的 90 万吨，占全部铸铁管年产量的 50%以上
球墨铸铁管的防腐直接关系到管道的长期的使用性和安全性，因此是衡量管网技术及运行状况的一个重要指标
据 10 个典型城市调查结果显示，我国城镇供水管网静漏失率达到 12 ~ 13%，远远超过了国家要求城市漏失率控制在 6%以下的标准，所以管道防腐一直是我们当前一个热门的课题
目前，球墨铸铁管采纳水泥内衬作为内防腐形式，锌加沥青作为外防腐形式，并在生产工艺中已经制作完成，无须施工安装后进行防腐处理
这已成为国内外球墨铸铁管生产厂家的通用做法，防腐效果也十分明显
二、锌层防腐讨论的现状在管道防腐的讨论中，圣戈班穆松桥一直走在世界的前列，并在 1938 年最早开始了锌层的讨论
经过多年的无数种材料的反复试验，最终找到了廉价的适用于决大多数情况下的防腐材料——锌，并在 1958 年正式地在其管道产品上采纳锌层防腐
如今，锌层外层防护已经在世界范围内被证明为最有效的防腐措施之一，可以有效地延长管道的使用寿命
圣戈班穆松桥通过讨论发现，外防腐组成方式：锌层+沥青漆具有密不可分优良的防护效果，其中的锌层起着决定性的作用
在欧洲标准 EN 545：1994《供水球墨铸铁管、管件》第 4
2 条中，以及在国际标准 ISO 8179 – 1：1995（E）《球墨铸铁管——外涂层——第一部分》第 4
4 条中都有明确规定：锌层密度不得低于 130g/m2，局部最低密度不得低于 110g/m2
在我国国家标准 GB/T17456——1998 中，等效地采纳了国际标准 ISO 8179 – 1：1995
我国对锌层防腐的讨论还比较少，而在国外，尤其是圣戈班穆松桥，对锌层防腐讨论已
