甘肃某热电厂无损探伤超声波施工工艺

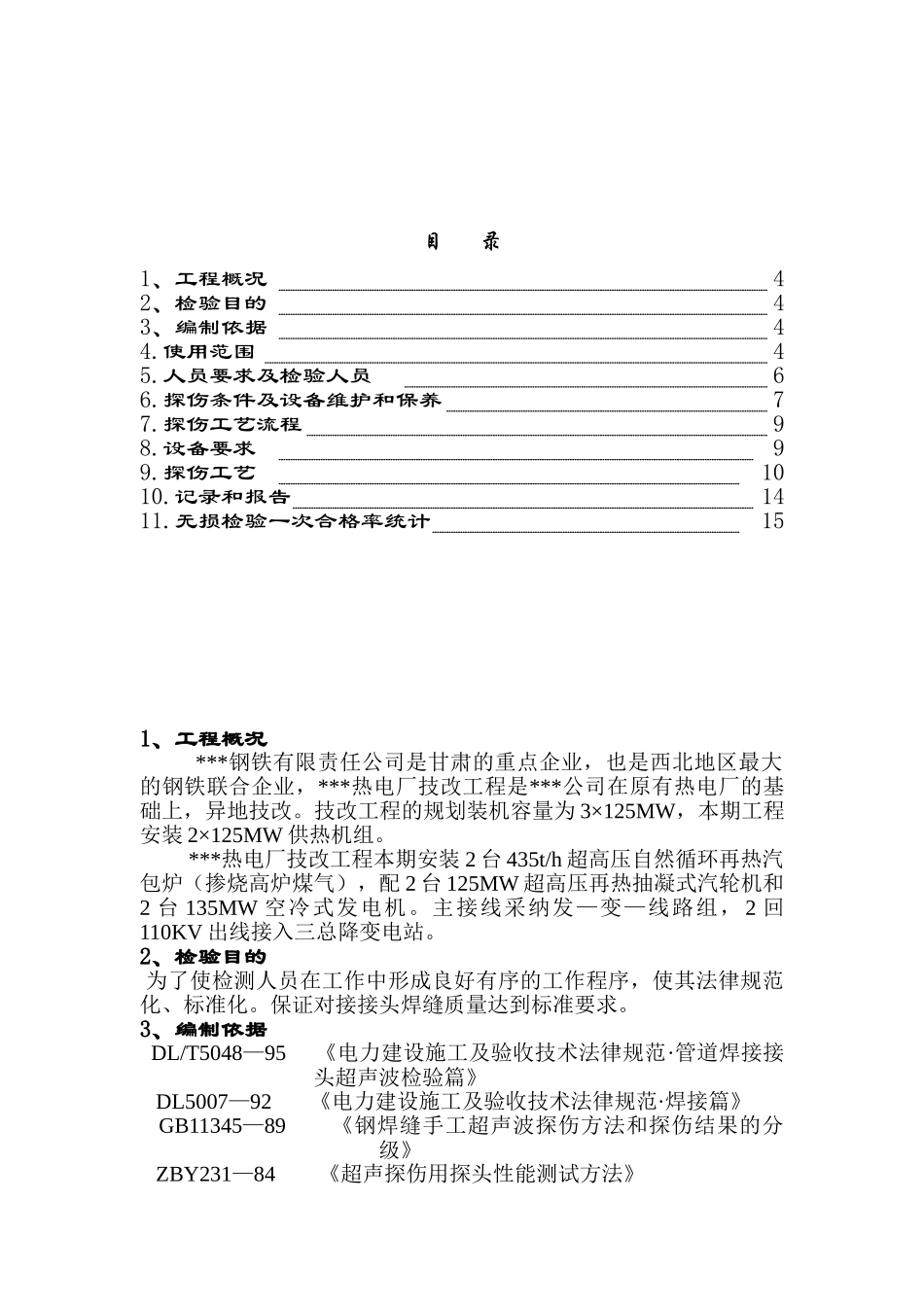

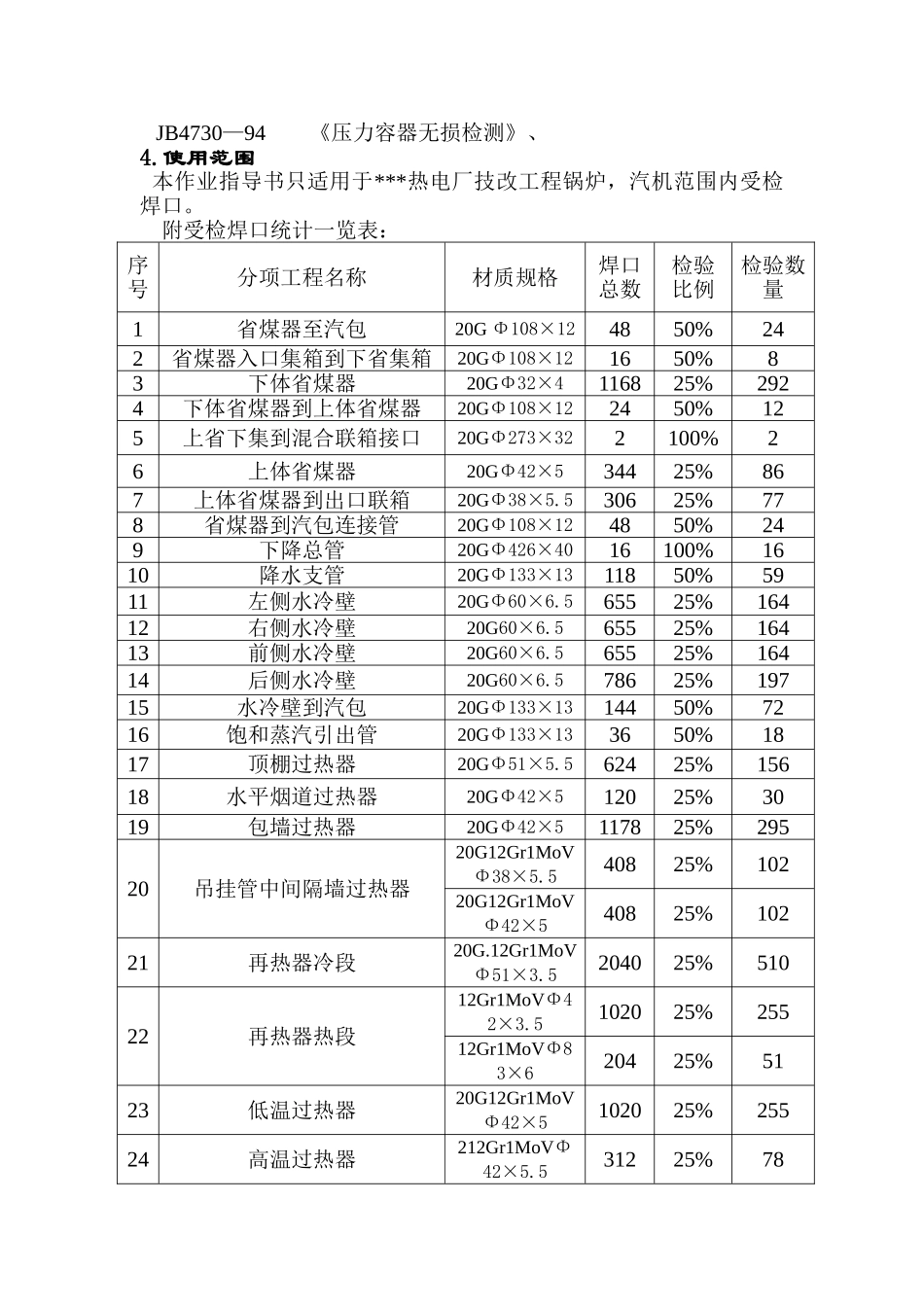

目 录1、工程概况42、检验目的43、编制依据44.使用范围45.人员要求及检验人员66.探伤条件及设备维护和保养77.探伤工艺流程98.设备要求99.探伤工艺1010.记录和报告1411.无损检验一次合格率统计151、工程概况***钢铁有限责任公司是甘肃的重点企业，也是西北地区最大的钢铁联合企业，***热电厂技改工程是***公司在原有热电厂的基础上，异地技改。技改工程的规划装机容量为 3×125MW，本期工程安装 2×125MW 供热机组。***热电厂技改工程本期安装 2 台 435t/h 超高压自然循环再热汽包炉（掺烧高炉煤气），配 2 台 125MW 超高压再热抽凝式汽轮机和2 台 135MW 空冷式发电机。主接线采纳发—变—线路组， 2 回110KV 出线接入三总降变电站。 2、检验目的 为了使检测人员在工作中形成良好有序的工作程序，使其法律规范化、标准化。保证对接接头焊缝质量达到标准要求。3、编制依据 DL/T5048—95 《电力建设施工及验收技术法律规范·管道焊接接头超声波检验篇》 DL5007—92 《电力建设施工及验收技术法律规范·焊接篇》 GB11345—89 《钢焊缝手工超声波探伤方法和探伤结果的分级》 ZBY231—84 《超声探伤用探头性能测试方法》 JB4730—94 《压力容器无损检测》、4.使用范围 本作业指导书只适用于***热电厂技改工程锅炉，汽机范围内受检焊口。附受检焊口统计一览表：序号分项工程名称材质规格焊口总数检验比例检验数量1省煤器至汽包20G Φ108×124850%242省煤器入口集箱到下省集箱20GΦ108×121650%83下体省煤器20GΦ32×4116825%2924下体省煤器到上体省煤器20GΦ108×122450%125上省下集到混合联箱接口20GΦ273×322100%26上体省煤器20GΦ42×534425%867上体省煤器到出口联箱20GΦ38×5.530625%778省煤器到汽包连接管20GΦ108×124850%249下降总管20GΦ426×4016100%1610降水支管20GΦ133×1311850%5911左侧水冷壁20GΦ60×6.565525%16412右侧水冷壁20G60×6.565525%16413前侧水冷壁20G60×6.565525%16414后侧水冷壁20G60×6.578625%19715水冷壁到汽包20GΦ133×1314450%7216饱和蒸汽引出管20GΦ133×133650%1817顶棚过热器20GΦ51×5.562425%15618水平烟道过热器20GΦ42×512025%3019包墙过热器20GΦ42×5117825%29520吊挂管中间隔墙过热器20G12Gr1MoVΦ38×5.540825%10220G12Gr1MoVΦ42×540825%10221再热器冷段20G.12Gr1MoVΦ51×3.5204025%51022再热器热段12Gr1MoVΦ42×3.5102025%25512Gr1MoVΦ83×620425%5123低温过热...
