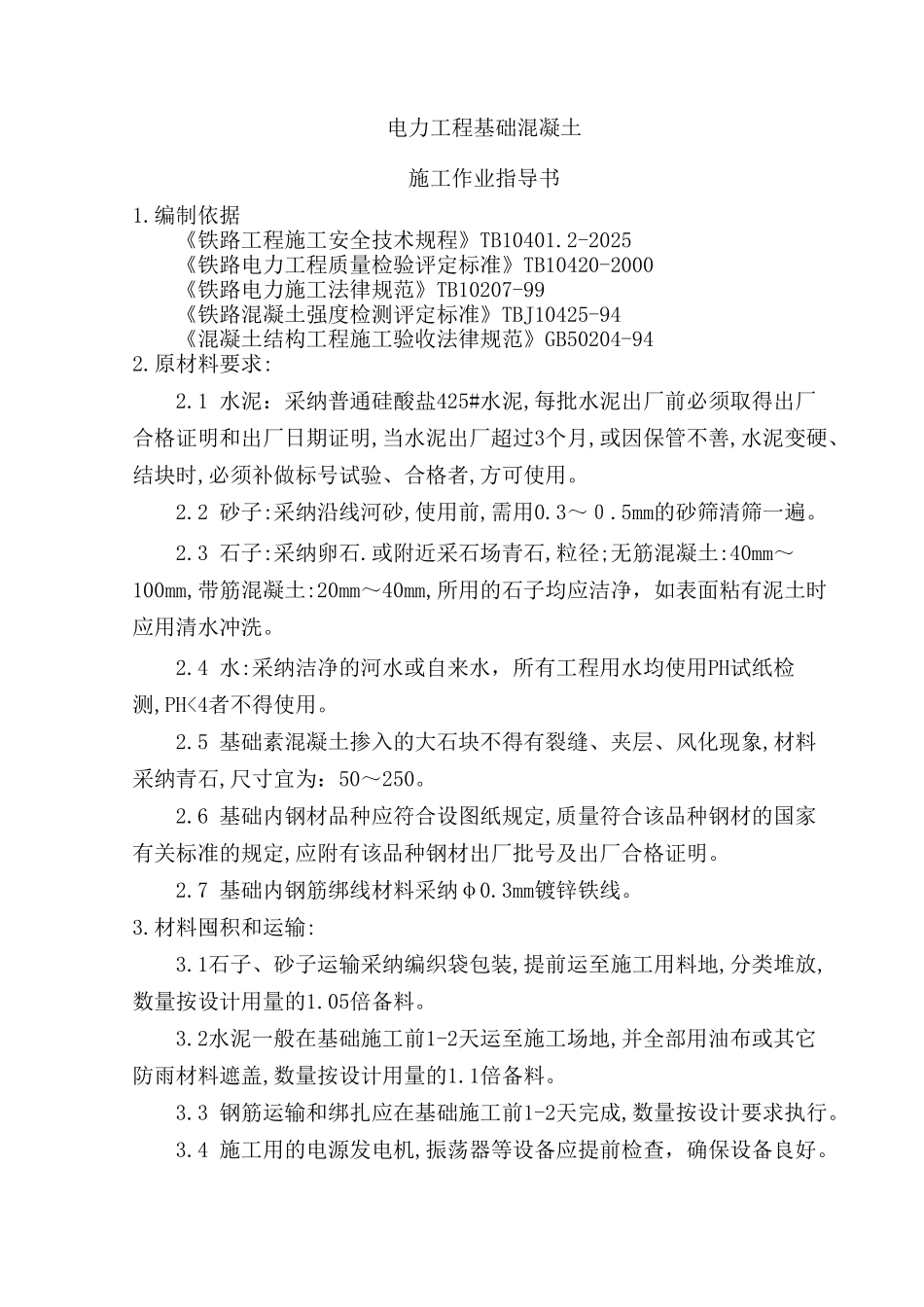

电力工程基础混凝土施工作业指导书1.编制依据《铁路工程施工安全技术规程》TB10401.2-2025《铁路电力工程质量检验评定标准》TB10420-2000《铁路电力施工法律规范》TB10207-99《铁路混凝土强度检测评定标准》TBJ10425-94《混凝土结构工程施工验收法律规范》GB50204-94 2.原材料要求:2.1 水泥：采纳普通硅酸盐425#水泥,每批水泥出厂前必须取得出厂合格证明和出厂日期证明,当水泥出厂超过3个月,或因保管不善,水泥变硬、结块时,必须补做标号试验、合格者,方可使用。2.2 砂子:采纳沿线河砂,使用前,需用0.3～０.5mm的砂筛清筛一遍。2.3 石子:采纳卵石.或附近采石场青石,粒径;无筋混凝土:40mm～100mm,带筋混凝土:20mm～40mm,所用的石子均应洁净，如表面粘有泥土时应用清水冲洗。 2.4 水:采纳洁净的河水或自来水，所有工程用水均使用PH试纸检测,PH<4者不得使用。2.5 基础素混凝土掺入的大石块不得有裂缝、夹层、风化现象,材料采纳青石,尺寸宜为：50～250。2.6 基础内钢材品种应符合设图纸规定,质量符合该品种钢材的国家有关标准的规定,应附有该品种钢材出厂批号及出厂合格证明。2.7 基础内钢筋绑线材料采纳φ0.3mm镀锌铁线。3.材料囤积和运输:3.1石子、砂子运输采纳编织袋包装,提前运至施工用料地,分类堆放,数量按设计用量的1.05倍备料。3.2水泥一般在基础施工前1-2天运至施工场地,并全部用油布或其它防雨材料遮盖,数量按设计用量的1.1倍备料。3.3 钢筋运输和绑扎应在基础施工前1-2天完成,数量按设计要求执行。3.4 施工用的电源发电机,振荡器等设备应提前检查，确保设备良好。4.基础钢筋加工：4.1 钢筋搭接采纳绑扎法,每个搭接处应设置3个固定点,每个固定点的绑扎长度应为搭接钢筋中直径较大的钢筋直径2倍,钢筋搭接长度要求：当钢筋直径为16mm及以上时,长度为45d,钢筋直径为12mm,长度为30d,(以上d值均以搭接钢筋中较粗的钢筋为准)。4.2 钢筋交叉绑扎采纳“四方何十字交叉"绑扎方法,一般基础予埋钢筋采纳双股一次交叉绑扎,两侧绑扎长度20mm～30mm,基础予埋螺栓采纳双股二次交叉绑扎,两侧绑扎长度30mm-50mm。4.3 单脚基础4根地脚螺栓应根据基础型式采纳同型号地脚螺栓样板固定找正后,采纳3组予制的钢筋固定箍架绑扎,其中上部2组,间距500mm左右,底部l组,绑扎方法见3.2条,绑扎后,应牢固可靠,样板处地脚螺栓间距不允许出现误差。4.4 预制的地脚螺栓钢筋固定箍架按4个地脚螺栓外侧固定设汁,箍架焊接成型,绑扎时,应检查箍架,不得发生变形,从而避开...
