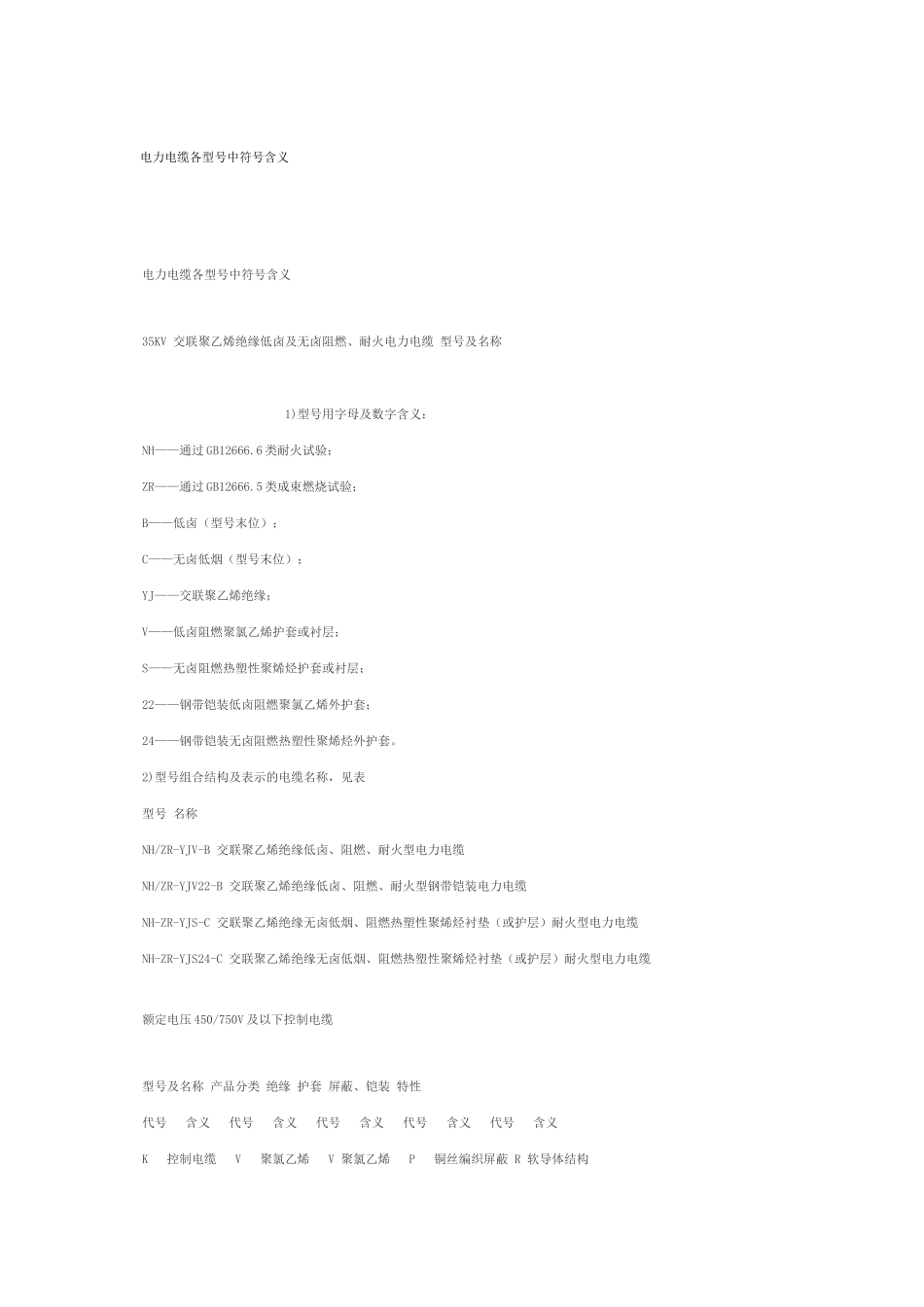

电力电缆各型号中符号含义

电力电缆各型号中符号含义电力电缆各型号中符号含义35KV 交联聚乙烯绝缘低卤及无卤阻燃、耐火电力电缆 型号及名称 1)型号用字母及数字含义：NH——通过 GB12666.6 类耐火试验；ZR——通过 GB12666.5 类成束燃烧试验；B——低卤（型号末位）；C——无卤低烟（型号末位）；YJ——交联聚乙烯绝缘；V——低卤阻燃聚氯乙烯护套或衬层；S——无卤阻燃热塑性聚烯烃护套或衬层；22——钢带铠装低卤阻燃聚氯乙烯外护套；24——钢带铠装无卤阻燃热塑性聚烯烃外护套。 2)型号组合结构及表示的电缆名称，见表型号 名称NH/ZR-YJV-B 交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆NH/ZR-YJV22-B 交联聚乙烯绝缘低卤、阻燃、耐火型钢带铠装电力电缆NH-ZR-YJS-C 交联聚乙烯绝缘无卤低烟、阻燃热塑性聚烯烃衬垫（或护层）耐火型电力电缆NH-ZR-YJS24-C 交联聚乙烯绝缘无卤低烟、阻燃热塑性聚烯烃衬垫（或护层）耐火型电力电缆 额定电压 450/750V 及以下控制电缆 型号及名称 产品分类 绝缘 护套 屏蔽、铠装 特性代号 含义 代号 含义 代号 含义 代号 含义 代号 含义 K 控制电缆 V 聚氯乙烯 V 聚氯乙烯 P 铜丝编织屏蔽 R 软导体结构Y 聚乙烯 P2 铜带屏蔽 ZR 阻燃电缆 YJ 交联聚乙烯 Y 聚乙烯 22 钢带铠装 NH 耐火电缆 2KVV22 聚氯乙烯绝缘聚氯乙烯护套钢带铠装控制电缆。KYJVP-ZR 交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽阻燃控制电缆。KYJVP2-NH 交联聚乙烯绝缘聚氯乙烯护套铜带屏蔽耐火控制电缆。主要用途及使用特性适用于额定电压 450/750V 及以下的控制、监控回路及保护线路等。交联聚乙烯（XLPE）绝缘控制电缆长期允许工作温度不超过 90℃，聚氯乙烯绝缘、聚乙烯绝缘控制电缆长期允许工作温度不超过 70℃，安装环境温度不低于 0℃。铜带屏蔽或钢带铠装电缆的弯曲半径应不小于电缆外径的 12 倍，其它类型电缆的弯曲半径不小于电缆外径的 6 倍。电力电缆各型号中符号含义T: 铜(一般省略，不写进型号中)L: 铝V:聚氯乙烯绝缘或护套YJ: 交联聚氯乙烯绝缘22: 钢带铠装32: 细钢丝铠装42: 粗钢丝铠装[ 本帖最后由 zql5698 于 2025-6-15 11:36 编辑 ]35KV 交联聚乙烯绝缘低卤及无卤阻燃、耐火电力电缆型号及名称 1)型号用字母及数字含义：NH——通过 GB12666.6 类耐火试验；ZR——通过 GB12666.5 类成束燃烧试验；B——低卤（型号末位）；C——无卤低烟（型号末位）；YJ——交联聚乙烯绝...
