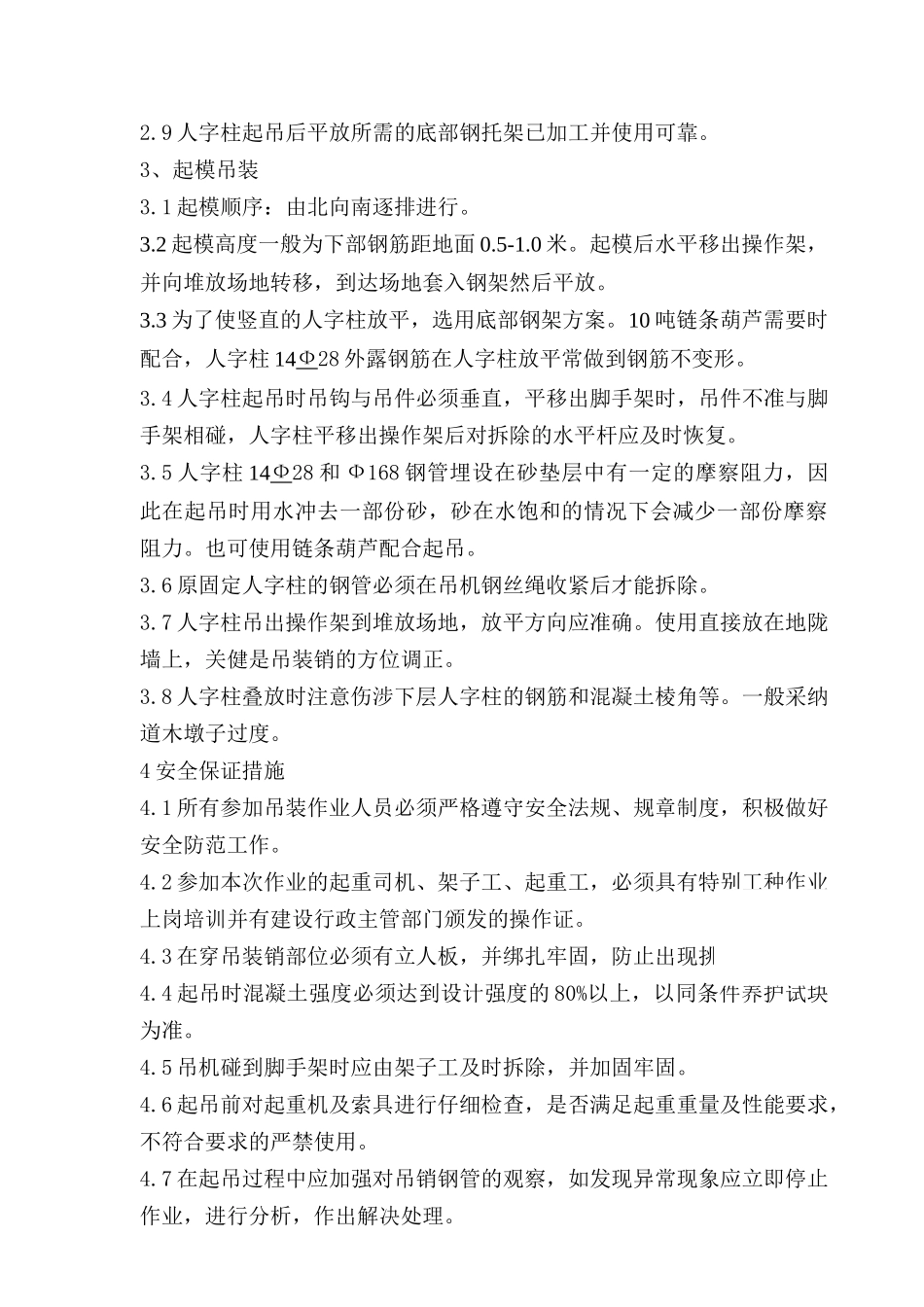

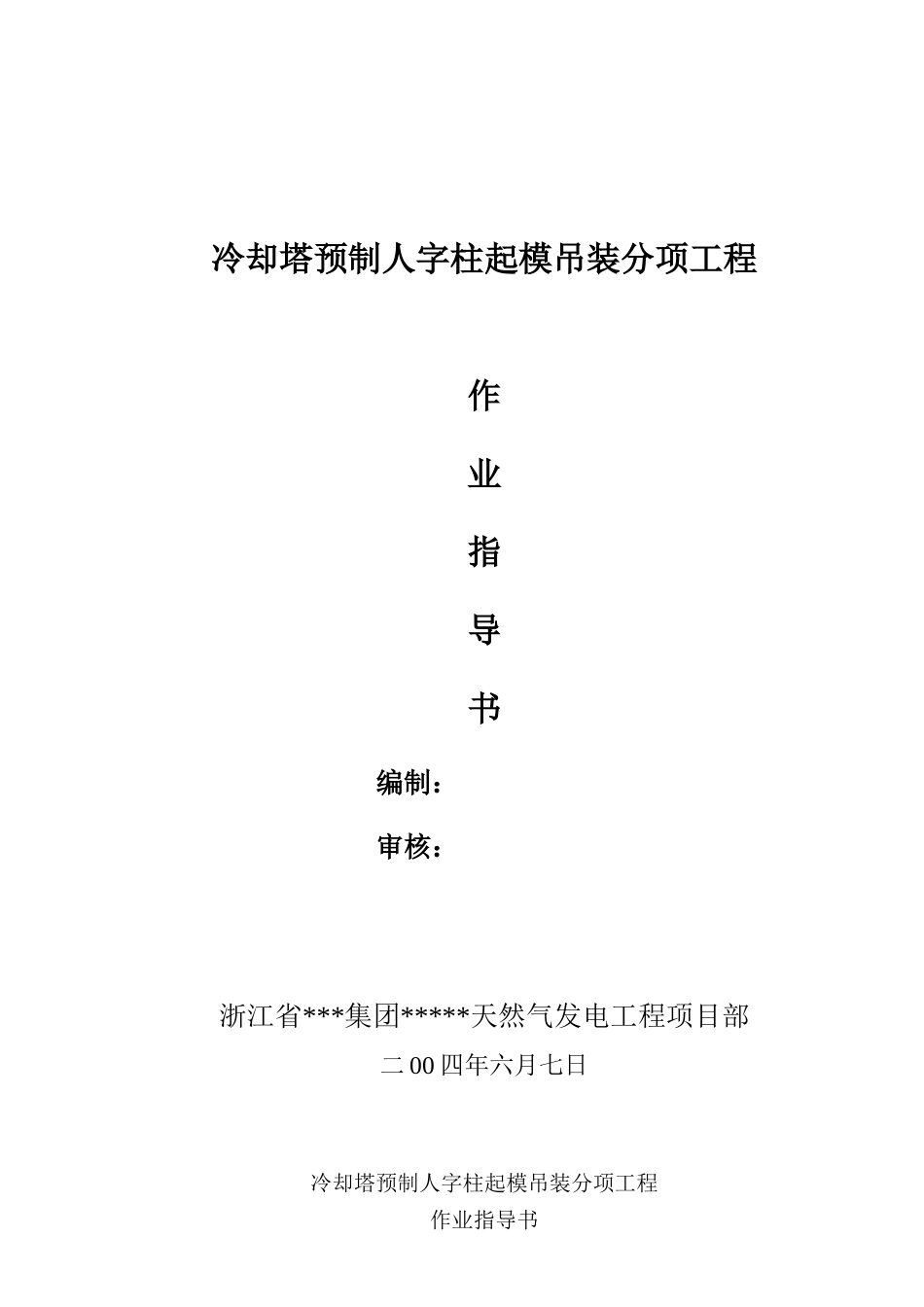

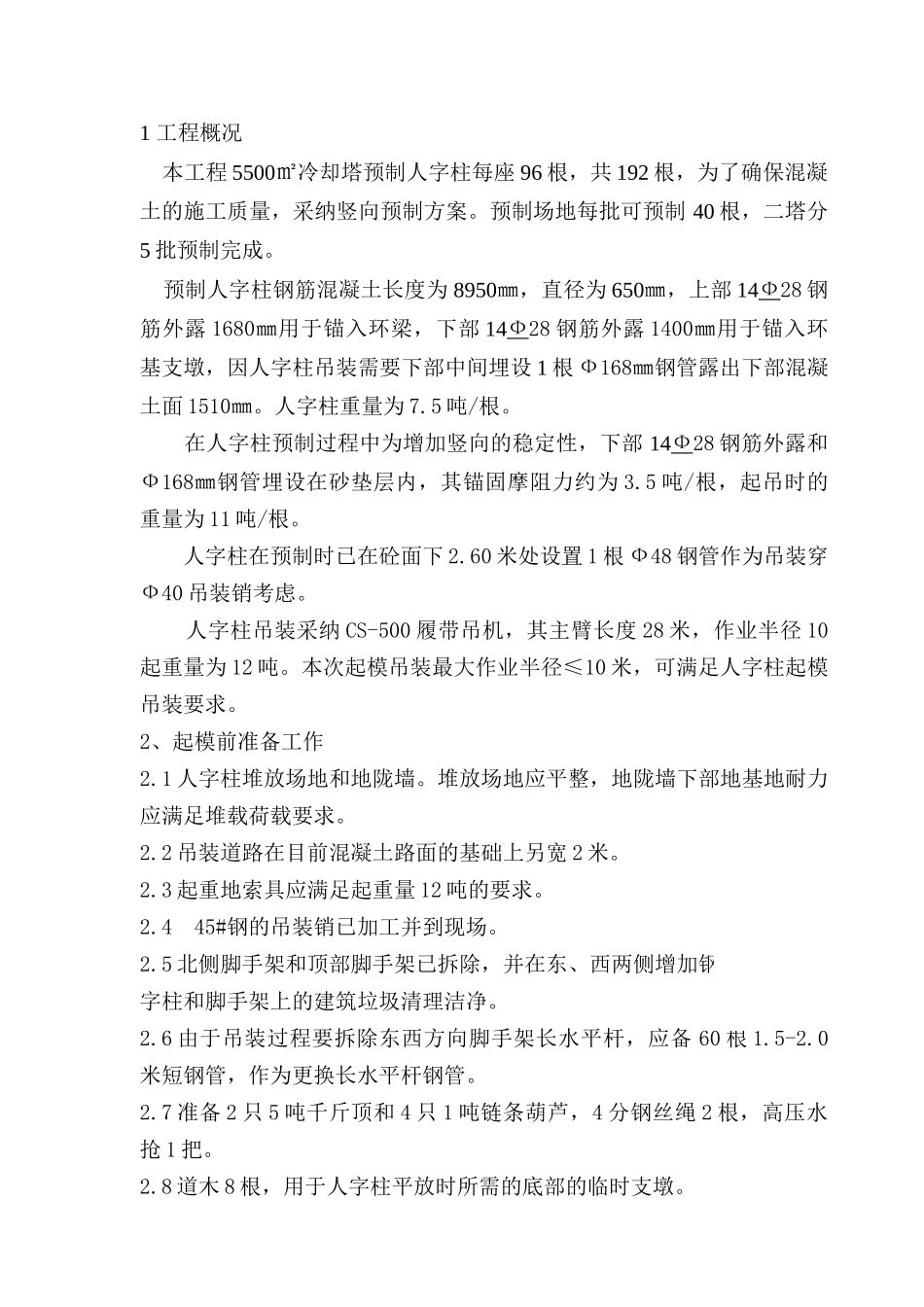

冷却塔预制人字柱起模吊装分项工程作业指导书编制：审核：浙江省***集团*****天然气发电工程项目部二 00 四年六月七日冷却塔预制人字柱起模吊装分项工程作业指导书1 工程概况 本工程 5500㎡冷却塔预制人字柱每座 96 根，共 192 根，为了确保混凝土的施工质量，采纳竖向预制方案。预制场地每批可预制 40 根，二塔分5 批预制完成。 预制人字柱钢筋混凝土长度为 8950㎜，直径为 650㎜，上部 14Ф28 钢筋外露 1680㎜用于锚入环梁，下部 14Ф28 钢筋外露 1400㎜用于锚入环基支墩，因人字柱吊装需要下部中间埋设 1 根 Ф168㎜钢管露出下部混凝土面 1510㎜。人字柱重量为 7.5 吨/根。 在人字柱预制过程中为增加竖向的稳定性，下部 14Ф28 钢筋外露和Ф168㎜钢管埋设在砂垫层内，其锚固摩阻力约为 3.5 吨/根，起吊时的重量为 11 吨/根。 人字柱在预制时已在砼面下 2.60 米处设置 1 根 Ф48 钢管作为吊装穿Ф40 吊装销考虑。 人字柱吊装采纳 CS-500 履带吊机，其主臂长度 28 米，作业半径 10起重量为 12 吨。本次起模吊装最大作业半径≤10 米，可满足人字柱起模吊装要求。2、起模前准备工作2.1 人字柱堆放场地和地陇墙。堆放场地应平整，地陇墙下部地基地耐力应满足堆载荷载要求。2.2 吊装道路在目前混凝土路面的基础上另宽 2 米。2.3 起重地索具应满足起重量 12 吨的要求。2.4 45#钢的吊装销已加工并到现场。2.5 北侧脚手架和顶部脚手架已拆除，并在东、西两侧增加钢管斜撑，人字柱和脚手架上的建筑垃圾清理洁净。2.6 由于吊装过程要拆除东西方向脚手架长水平杆，应备 60 根 1.5-2.0米短钢管，作为更换长水平杆钢管。2.7 准备 2 只 5 吨千斤顶和 4 只 1 吨链条葫芦，4 分钢丝绳 2 根，高压水抢 1 把。2.8 道木 8 根，用于人字柱平放时所需的底部的临时支墩。2.9 人字柱起吊后平放所需的底部钢托架已加工并使用可靠。3、起模吊装3.1 起模顺序：由北向南逐排进行。3.2 起模高度一般为下部钢筋距地面 0.5-1.0 米。起模后水平移出操作架，并向堆放场地转移，到达场地套入钢架然后平放。3.3 为了使竖直的人字柱放平，选用底部钢架方案。10 吨链条葫芦需要时配合，人字柱 14Ф28 外露钢筋在人字柱放平常做到钢筋不变形。3.4 人字柱起吊时吊钩与吊件必须垂直，平移出脚手架时，吊件不准与脚手架相碰，人字柱平移出操作架后对拆除的水平杆应及时恢复。3.5 人字柱 14...
