电厂工程循环水压力钢管安装说明书

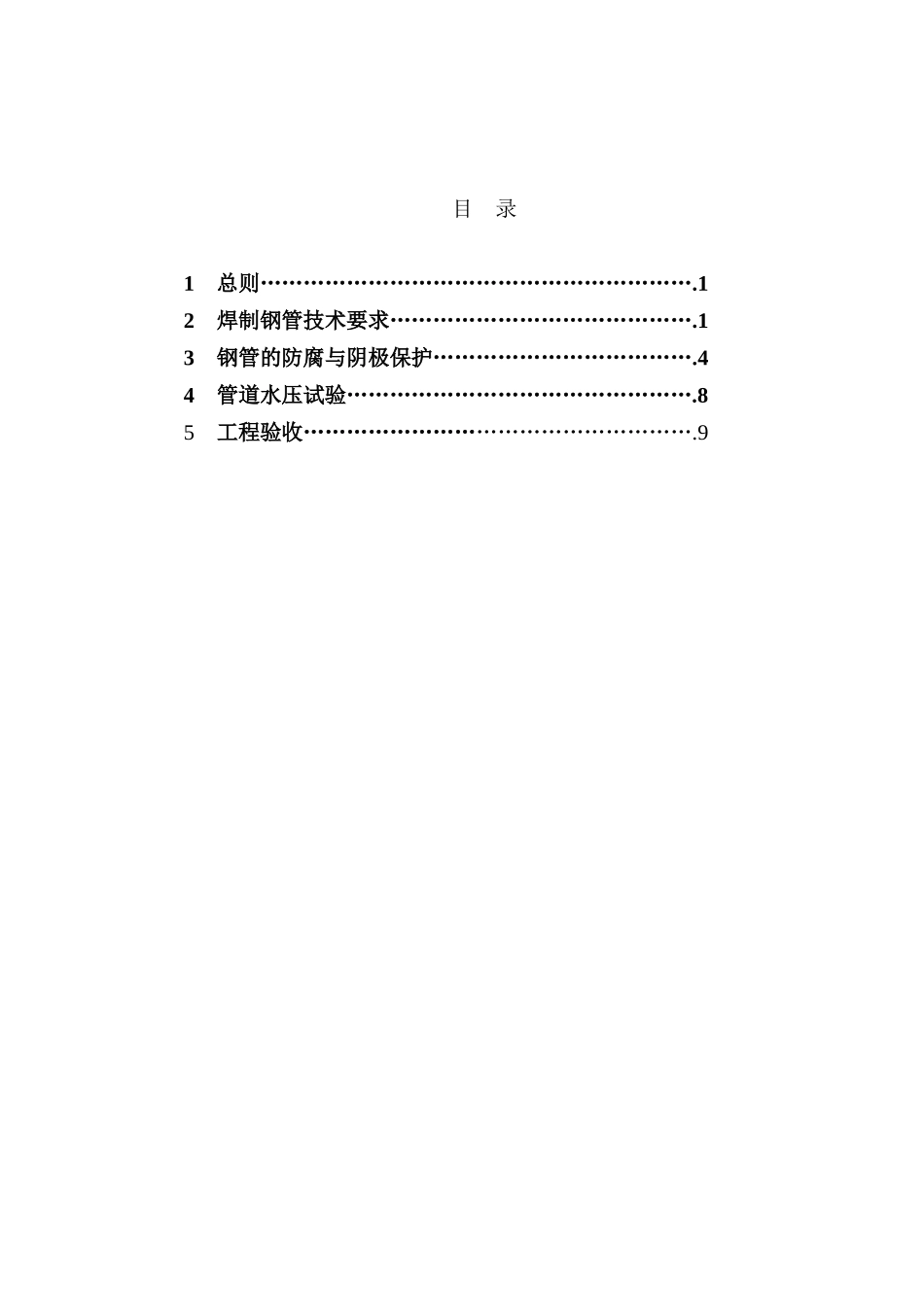

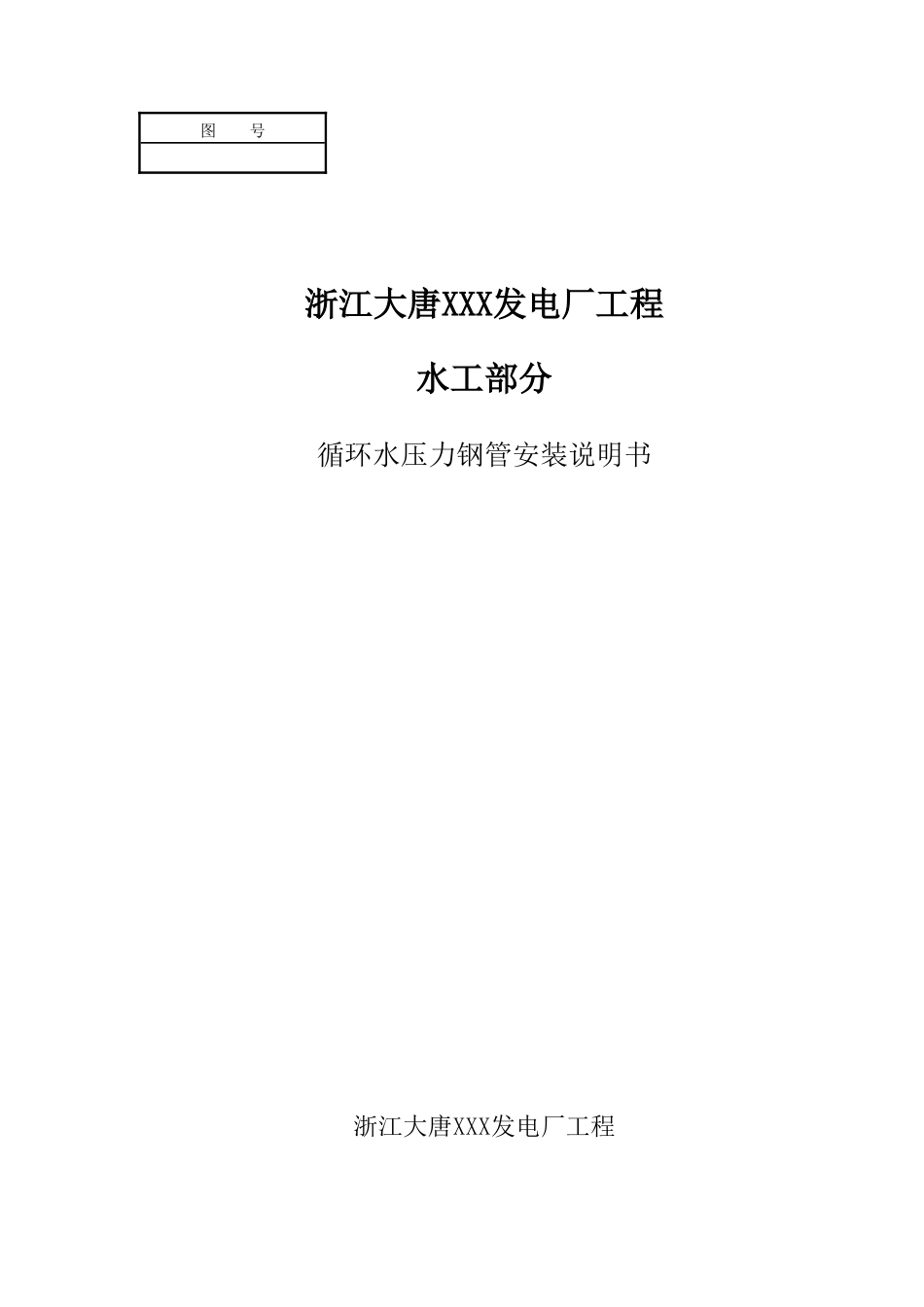

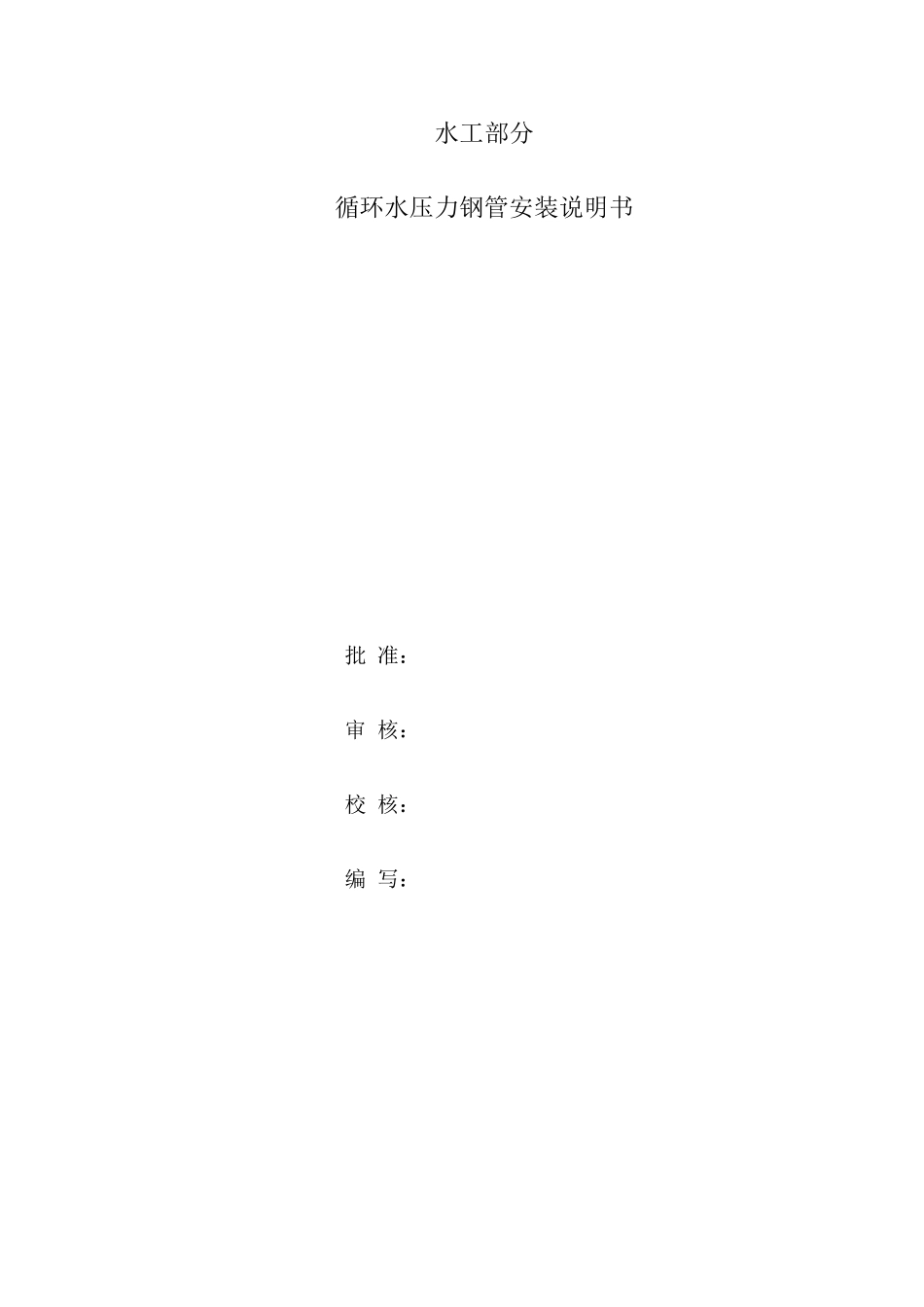

图 号浙江大唐XXX发电厂工程水工部分循环水压力钢管安装说明书浙江大唐XXX发电厂工程水工部分循环水压力钢管安装说明书批 准： 审 核： 校 核： 编 写： 目 录1总则…………………………………………………….12焊制钢管技术要求…………………………………….13钢管的防腐与阴极保护……………………………….44管道水压试验………………………………………….85工程验收……………………………………………….91总则1.1本说明适用于浙江大唐XXX发电厂工程的循环水地下压力钢管的制作、安装工程。1.2本工程循环水地下压力管道的材料，采纳Q235A钢管，管道的安装及管道的沟槽开挖、回填土等施工技术要求详见水结专业图纸并遵照《火电施工质量检验及评定标准》（第一篇土建工程篇）的有关规定。1.3循环水管道管底设砂垫层，垫层厚度≥500mm，垫层设计要求详见水结专业图纸。1.4本说明中包括对钢管的制作、焊接、安装、管道防腐保护、水压试验的施工技术要求和主要注意事项。本说明中未加规定的有关事项应遵照《电力建设施工及验收技术法律规范（火力发电厂管道篇）DL/5031-94》及《电力建设施工及验收技术法律规范（火力发电厂焊接篇）DL5007-92》的规定执行。对施工的质量检验标准，除按上述两篇中的规定执行外，尚须按《火电施工质量检验及评定标准（第七篇管道工程）》及《火电施工质量检验及评定标准（第九篇焊接工程）》中的有关规定执行。2焊制钢管技术要求2.1循环水钢管及其零件材料，均采纳Q235A钢管，其化学成分及机械性能应符合现行GB700《碳素结构钢》标准和钢材生产厂的企业标准，钢板应具有出厂检验合格证，符合设计要求者，才能使用。2.2钢管管壁厚度，须按设计要求选用，所用的钢板上不得有超过表2.2.1规定的控制缺陷。表2.2.1 钢板允许误差钢板厚度缺陷名称 （毫米）≤10>10划痕凹坑深度不大于板厚20%不大于2毫米裂缝不允许不允许2.3Q235A 钢 管 焊 接 用 的 电 焊 条 ， 手 工 焊 接 焊 条 可 采 纳E4301、E4303、E4315、E4316型焊条；自动或半自动焊接采纳的焊丝或 焊 剂 ， 焊 丝 和 焊 条 应 与 钢 管 的 结 构 强 度 相 适 应 并 符 合GB5117《碳钢焊条》、GB1300《焊接用焊丝》的有关规定。2.4焊条的主要技术性能，应符合下列要求：a)焊条涂料应均匀坚固，无显著裂纹，亦未经潮湿浸损。b)在焊接时，焊条应均匀熔化，无飞散现象。 c)在焊缝上，填缝金属的组织，应成颗...
