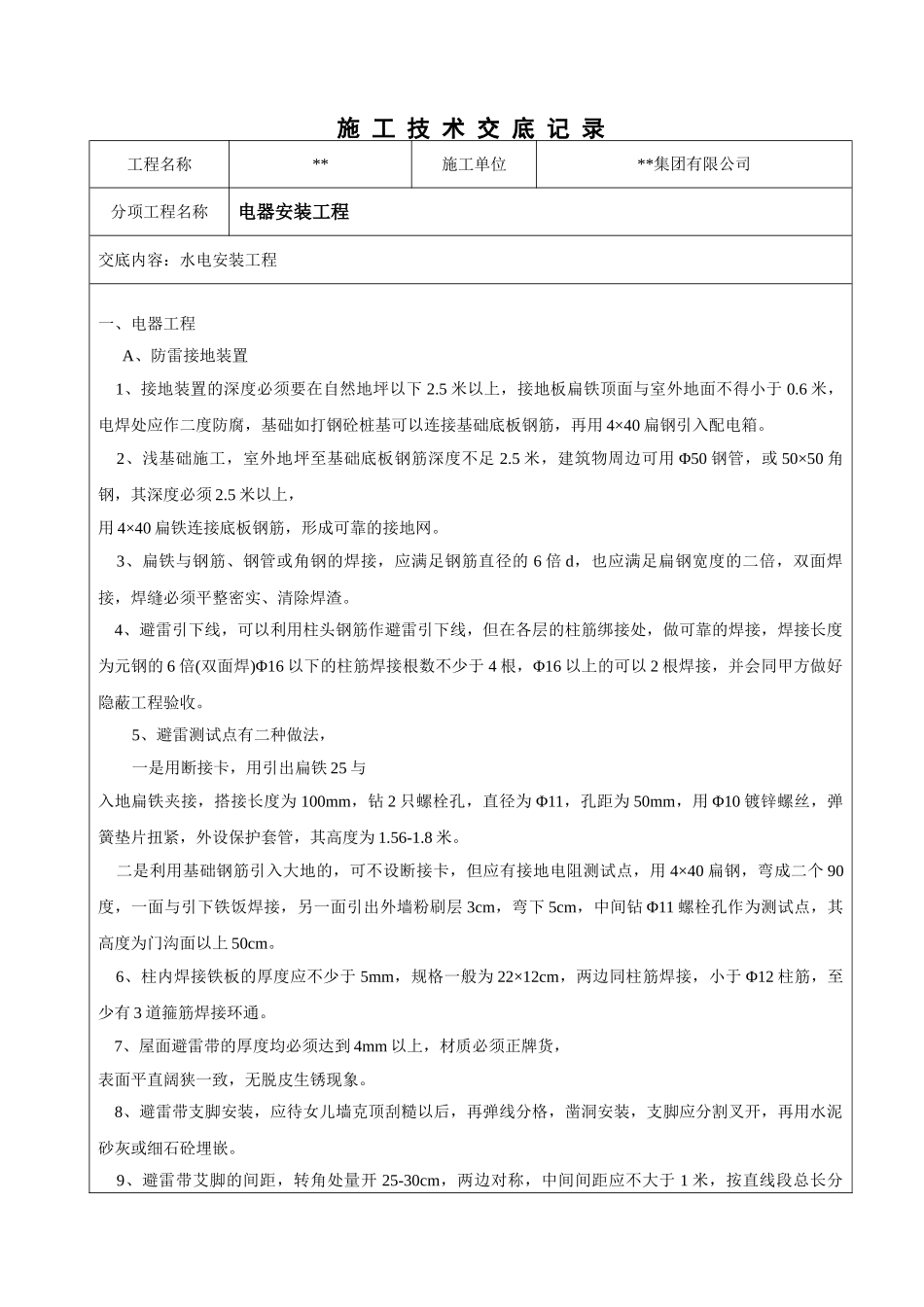

施 工 技 术 交 底 记 录工程名称**施工单位**集团有限公司分项工程名称电器安装工程交底内容：水电安装工程一、电器工程A、防雷接地装置 1、接地装置的深度必须要在自然地坪以下 2.5 米以上，接地板扁铁顶面与室外地面不得小于 0.6 米，电焊处应作二度防腐，基础如打钢砼桩基可以连接基础底板钢筋，再用 4×40 扁钢引入配电箱。 2、浅基础施工，室外地坪至基础底板钢筋深度不足 2.5 米，建筑物周边可用 Φ50 钢管，或 50×50 角钢，其深度必须 2.5 米以上，用 4×40 扁铁连接底板钢筋，形成可靠的接地网。 3、扁铁与钢筋、钢管或角钢的焊接，应满足钢筋直径的 6 倍 d，也应满足扁钢宽度的二倍，双面焊接，焊缝必须平整密实、清除焊渣。 4、避雷引下线，可以利用柱头钢筋作避雷引下线，但在各层的柱筋绑接处，做可靠的焊接，焊接长度为元钢的 6 倍(双面焊)Φ16 以下的柱筋焊接根数不少于 4 根，Φ16 以上的可以 2 根焊接，并会同甲方做好隐蔽工程验收。5、避雷测试点有二种做法，一是用断接卡，用引出扁铁 25 与入地扁铁夹接，搭接长度为 100mm，钻 2 只螺栓孔，直径为 Φ11，孔距为 50mm，用 Φ10 镀锌螺丝，弹簧垫片扭紧，外设保护套管，其高度为 1.56-1.8 米。 二是利用基础钢筋引入大地的，可不设断接卡，但应有接地电阻测试点，用 4×40 扁钢，弯成二个 90度，一面与引下铁饭焊接，另一面引出外墙粉刷层 3cm，弯下 5cm，中间钻 Φ11 螺栓孔作为测试点，其高度为门沟面以上 50cm。 6、柱内焊接铁板的厚度应不少于 5mm，规格一般为 22×12cm，两边同柱筋焊接，小于 Φ12 柱筋，至少有 3 道箍筋焊接环通。 7、屋面避雷带的厚度均必须达到 4mm 以上，材质必须正牌货，表面平直阔狭一致，无脱皮生锈现象。 8、避雷带支脚安装，应待女儿墙克顶刮糙以后，再弹线分格，凿洞安装，支脚应分割叉开，再用水泥砂灰或细石砼埋嵌。 9、避雷带艾脚的间距，转角处量开 25-30cm，两边对称，中间间距应不大于 1 米，按直线段总长分施 工 技 术 交 底 记 录工程名称**施工单位**集团有限公司分项工程名称电器安装工程交底内容：水电安装工程匀。10、避雷支脚在克顶上钠横冉进出位置，小于 30cm 的克顶一律居中，大于 30cm 的克顶，按外边回进 15cm 为准。 11、避雷带的高度为 15cm(至扁铁上口到克顶面)，要注意支脚不得高出避雷带顶面，支脚与带的连接、支脚应在带的外...
