电子研发中心的空调与节能设计案例

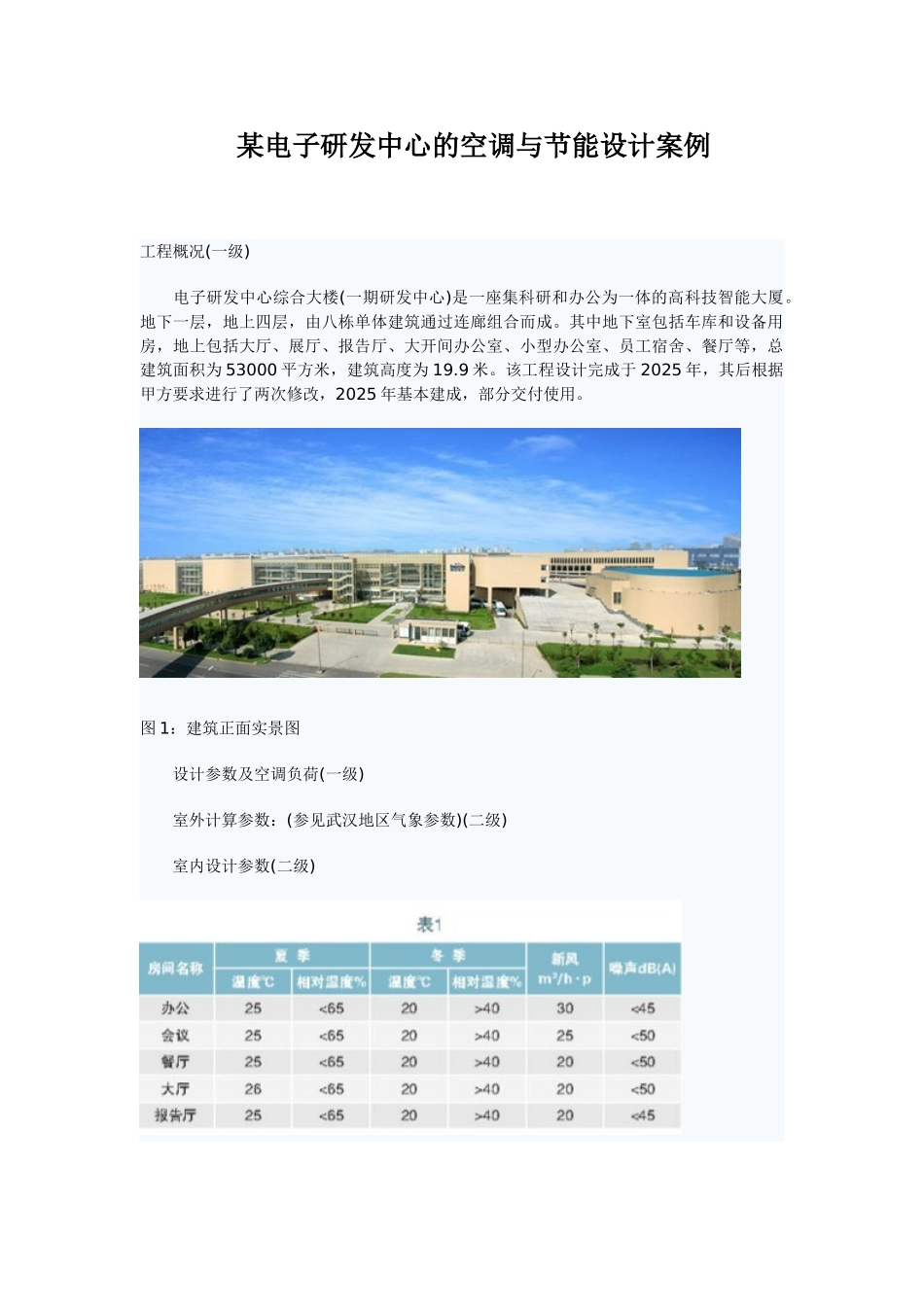

某电子研发中心的空调与节能设计案例工程概况(一级) 电子研发中心综合大楼(一期研发中心)是一座集科研和办公为一体的高科技智能大厦。地下一层，地上四层，由八栋单体建筑通过连廊组合而成。其中地下室包括车库和设备用房，地上包括大厅、展厅、报告厅、大开间办公室、小型办公室、员工宿舍、餐厅等，总建筑面积为 53000 平方米，建筑高度为 19.9 米。该工程设计完成于 2025 年，其后根据甲方要求进行了两次修改，2025 年基本建成，部分交付使用。图 1：建筑正面实景图 设计参数及空调负荷(一级) 室外计算参数：(参见武汉地区气象参数)(二级) 室内设计参数(二级) 空调负荷(二级) 本工程空调逐时冷负荷综合最大值：5340kw，空调总热负荷：3740kw。 通风空调系统概况(一级) 空调冷热源(二级) 1、本工程原设计冷热源均利用开发区热电厂提供的蒸汽，夏季采纳 4 台 1400kw 的蒸汽溴化锂制冷机组，冬季采纳蒸汽转换为热水。后经过经济比较，决定更改为冰蓄冷空调系统，空调冷源采纳 3 台 1362kw 的特灵螺杆式冷水机组，制冷机容量明显降低。后因甲方的经营状况发生变化，决定暂不安装冰蓄冷设备，先安装两台冷水机组，按常规工况运行，提供 7/12oC 的空调冷冻水。因该公司有接近一半的办公区域暂未投入使用，目前两台机组已经能满足夏季空调需求。冷冻机房内预留了冰蓄冷设备的安装位置，为将来的改造做好了准备。 2、热源采纳两台三洋燃油型真空热水锅炉，每台供热量 1400kw，提供 60/50oC 的空调热水以及卫生热水。 3、冷冻机组、热水锅炉均安装在地下室。冷却塔安装在半地下室。空调水系统设计(二级) 空调冷冻水系统采纳一次泵变流量系统。水系统分三个环路，分别负担 I 区(大厅、展厅、报告厅等)、II 区(办公室)、III 区(餐厅)。在每个单体建筑内，实现水平同程和竖向同程。高位膨胀水箱定压。 空调风系统设计(二级) 1、报告厅采纳组合式空调机组加低速风道系统，顶送风，后侧回风。机组安装在报告厅地下室。送风管安装在网架层内。2、大厅、展厅、餐厅等采纳空调风柜加低速风道系统，顶送风或侧送风。3、大开间办公室采纳吊柜式空调机加新风系统。4、小型会议室、个人办公室等采纳风机盘管加新风换气机。 通风与防排烟系统(二级) 1、报告厅、地下车库设置排风兼排烟系统，自然进风。2、地下室设备用房设置平常送排风系统。3、大开间办公室设置机械排风系统。4、会议室、办公室吸烟区、餐厅包房、卫生间等...
