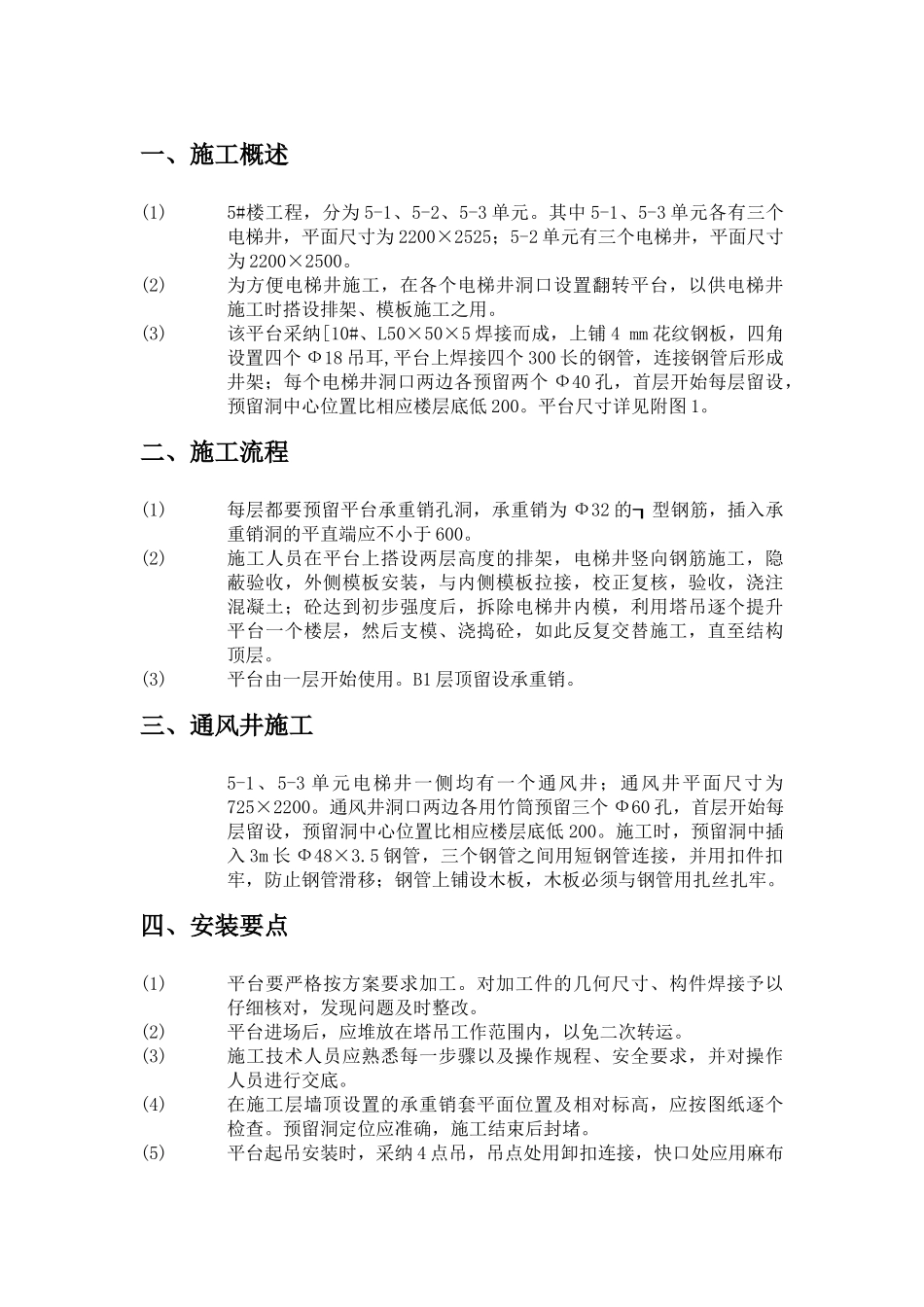

电梯井及通风井施工方案

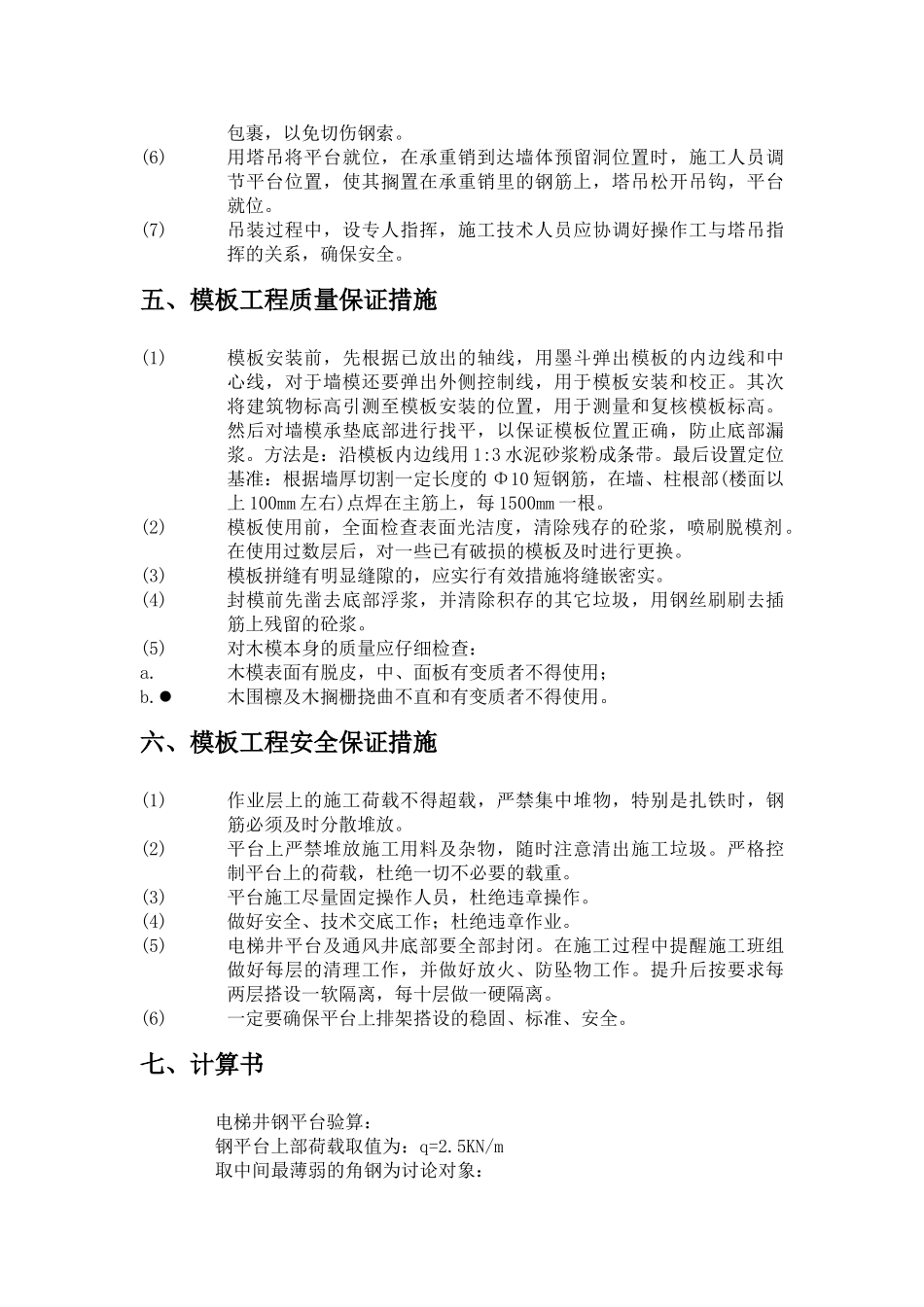

一、施工概述(1)5#楼工程，分为 5-1、5-2、5-3 单元。其中 5-1、5-3 单元各有三个电梯井，平面尺寸为 2200×2525；5-2 单元有三个电梯井，平面尺寸为 2200×2500。(2)为方便电梯井施工，在各个电梯井洞口设置翻转平台，以供电梯井施工时搭设排架、模板施工之用。(3)该平台采纳[10#、L50×50×5 焊接而成，上铺 4 mm 花纹钢板，四角设置四个 Ф18 吊耳,平台上焊接四个 300 长的钢管，连接钢管后形成井架；每个电梯井洞口两边各预留两个 Ф40 孔，首层开始每层留设，预留洞中心位置比相应楼层底低 200。平台尺寸详见附图 1。二、施工流程(1)每层都要预留平台承重销孔洞，承重销为 Ф32 的┒型钢筋，插入承重销洞的平直端应不小于 600。(2)施工人员在平台上搭设两层高度的排架，电梯井竖向钢筋施工，隐蔽验收，外侧模板安装，与内侧模板拉接，校正复核，验收，浇注混凝土；砼达到初步强度后，拆除电梯井内模，利用塔吊逐个提升平台一个楼层，然后支模、浇捣砼，如此反复交替施工，直至结构顶层。(3)平台由一层开始使用。B1 层顶留设承重销。三、通风井施工5-1、5-3 单元电梯井一侧均有一个通风井；通风井平面尺寸为725×2200。通风井洞口两边各用竹筒预留三个 Ф60 孔，首层开始每层留设，预留洞中心位置比相应楼层底低 200。施工时，预留洞中插入 3m 长 Ф48×3.5 钢管，三个钢管之间用短钢管连接，并用扣件扣牢，防止钢管滑移；钢管上铺设木板，木板必须与钢管用扎丝扎牢。四、安装要点(1)平台要严格按方案要求加工。对加工件的几何尺寸、构件焊接予以仔细核对，发现问题及时整改。(2)平台进场后，应堆放在塔吊工作范围内，以免二次转运。(3)施工技术人员应熟悉每一步骤以及操作规程、安全要求，并对操作人员进行交底。(4)在施工层墙顶设置的承重销套平面位置及相对标高，应按图纸逐个检查。预留洞定位应准确，施工结束后封堵。(5)平台起吊安装时，采纳 4 点吊，吊点处用卸扣连接，快口处应用麻布包裹，以免切伤钢索。(6)用塔吊将平台就位，在承重销到达墙体预留洞位置时，施工人员调节平台位置，使其搁置在承重销里的钢筋上，塔吊松开吊钩，平台就位。(7)吊装过程中，设专人指挥，施工技术人员应协调好操作工与塔吊指挥的关系，确保安全。五、模板工程质量保证措施(1)模板安装前，先根据已放出的轴线，用墨斗弹出模板的内边线和中心线，对于墙模还要弹出外侧控制线，用于模板安装和校正。其次将建筑物标高引测至...
