电梯对重安装技术交底

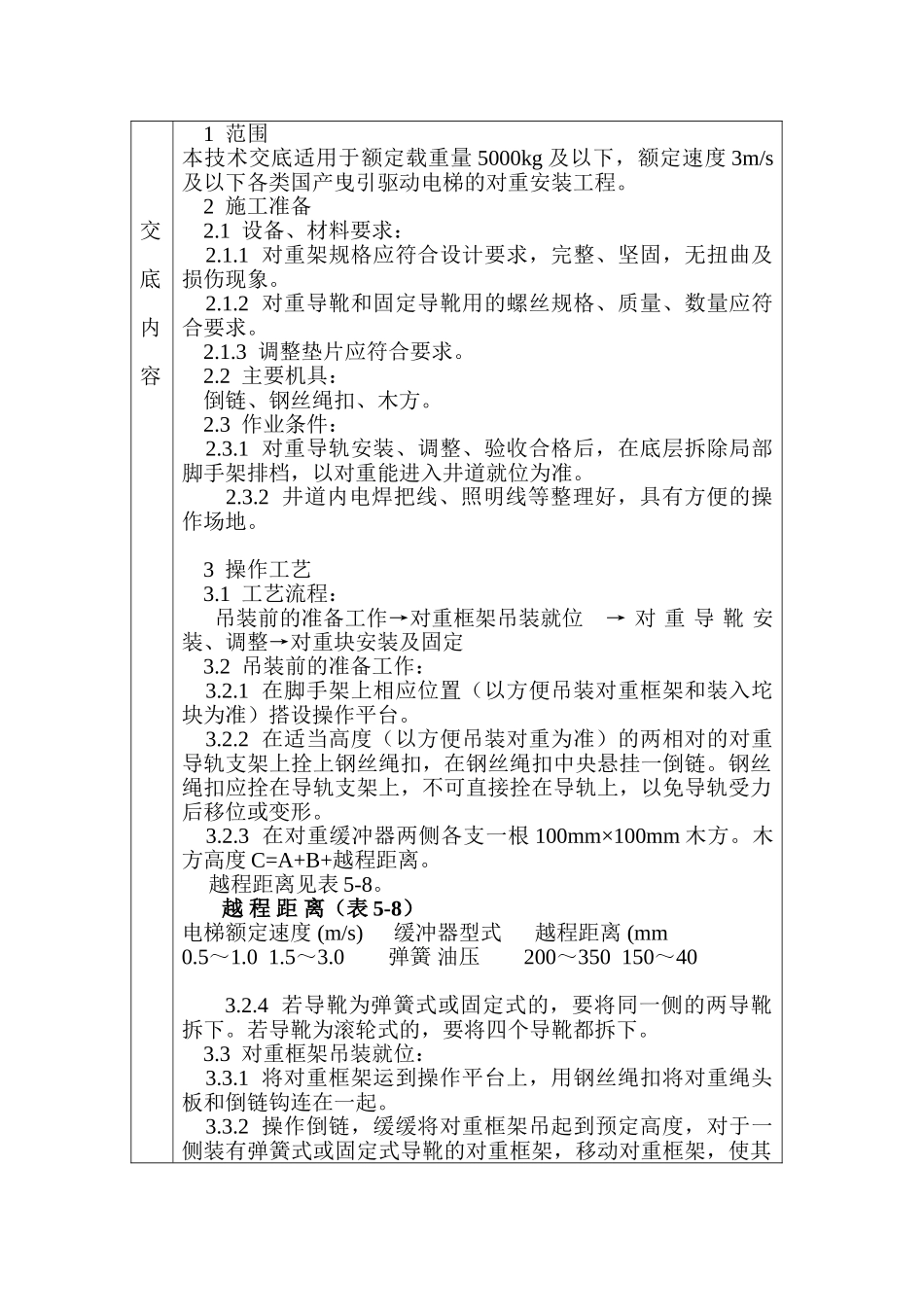

交底内容 1 范围本技术交底适用于额定载重量 5000kg 及以下，额定速度 3m/s及以下各类国产曳引驱动电梯的对重安装工程。 2 施工准备 2.1 设备、材料要求： 2.1.1 对重架规格应符合设计要求，完整、坚固，无扭曲及损伤现象。 2.1.2 对重导靴和固定导靴用的螺丝规格、质量、数量应符合要求。 2.1.3 调整垫片应符合要求。 2.2 主要机具： 倒链、钢丝绳扣、木方。 2.3 作业条件： 2.3.1 对重导轨安装、调整、验收合格后，在底层拆除局部脚手架排档，以对重能进入井道就位为准。2.3.2 井道内电焊把线、照明线等整理好，具有方便的操作场地。 3 操作工艺 3.1 工艺流程：吊装前的准备工作→对重框架吊装就位→ 对 重 导 靴 安装、调整→对重块安装及固定 3.2 吊装前的准备工作： 3.2.1 在脚手架上相应位置（以方便吊装对重框架和装入坨块为准）搭设操作平台。 3.2.2 在适当高度（以方便吊装对重为准）的两相对的对重导轨支架上拴上钢丝绳扣，在钢丝绳扣中央悬挂一倒链。钢丝绳扣应拴在导轨支架上，不可直接拴在导轨上，以免导轨受力后移位或变形。 3.2.3 在对重缓冲器两侧各支一根 100mm×100mm 木方。木方高度 C=A+B+越程距离。 越程距离见表 5-8。 越 程 距 离（表 5-8）电梯额定速度 (m/s) 缓冲器型式 越程距离 (mm0.5～1.0 1.5～3.0 弹簧 油压 200～350 150～403.2.4 若导靴为弹簧式或固定式的，要将同一侧的两导靴拆下。若导靴为滚轮式的，要将四个导靴都拆下。 3.3 对重框架吊装就位： 3.3.1 将对重框架运到操作平台上，用钢丝绳扣将对重绳头板和倒链钩连在一起。 3.3.2 操作倒链，缓缓将对重框架吊起到预定高度，对于一侧装有弹簧式或固定式导靴的对重框架，移动对重框架，使其导靴与该侧导轨吻合并保持接触，然后轻轻放松倒链，使对重架平稳牢固地安放在事先支好的木方上，未装导靴的对重框架固定在木方上时，应使框架两侧面与导轨端面距离相等。 3.4 对重导靴的安装、调整： 3.4.1 固定式导靴安装时要保证内衬与导轨端面间隙上、下一致，若达不到要求要用垫片进行调整。 3.4.2 在安装弹簧式导靴前，应将导靴调整螺母紧到最大限度，使导靴和导靴架之间没有间隙，这样便于安装。 3.4.3 若导靴滑块内衬上、下与轨道端面间隙不一致，则在导靴座和对重框架间用垫片进行调整，调整方法同固定式导靴。 3.4.4 滚轮式导靴安装要平整，两侧滚轮对导轨压紧后两滚轮的压簧量应...
