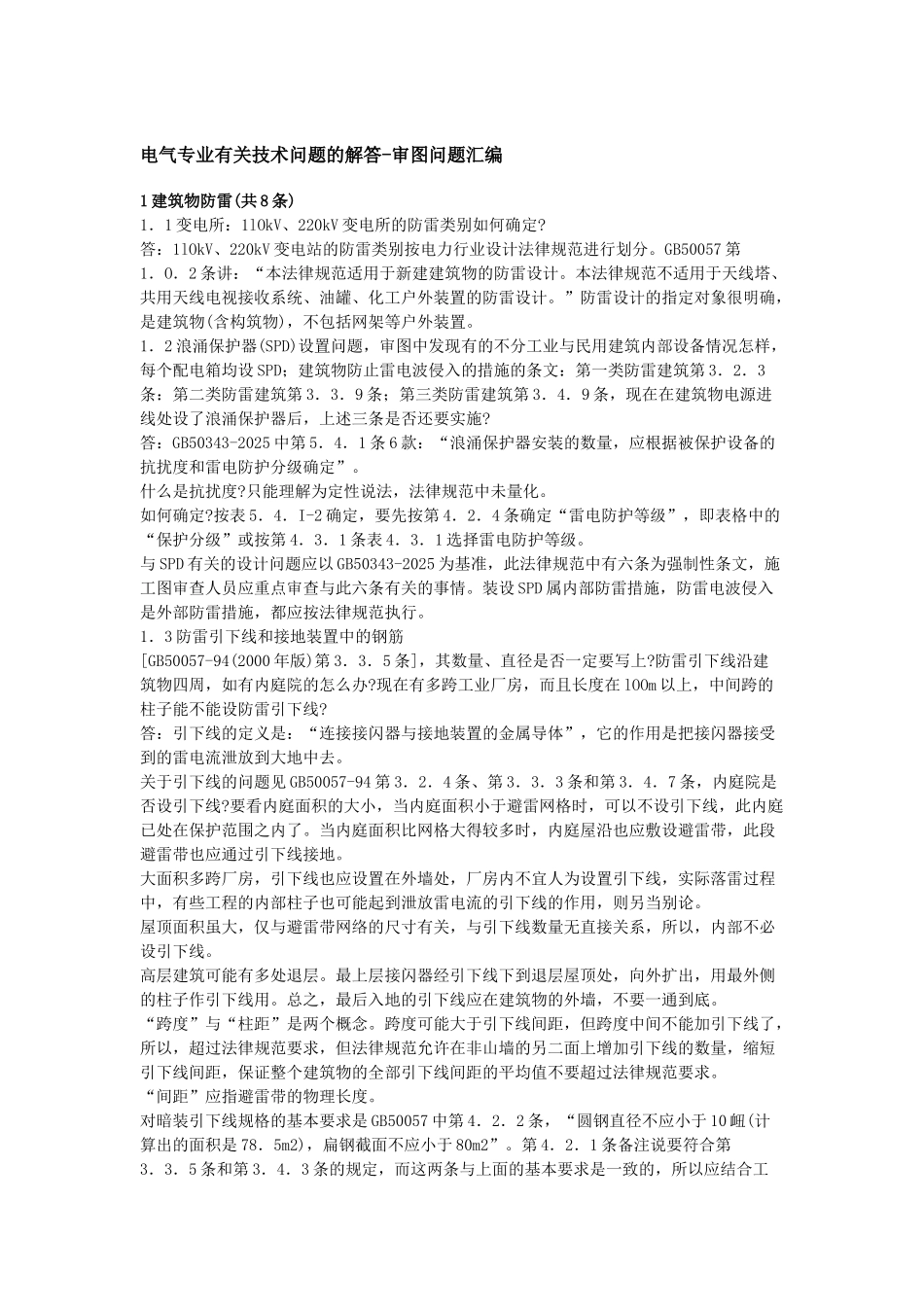

电气专业有关技术问题的解答-审图问题汇编1 建筑物防雷(共 8 条)1．1 变电所：1lOkV、220kV 变电所的防雷类别如何确定?答：1lOkV、220kV 变电站的防雷类别按电力行业设计法律规范进行划分。GB50057 第1．O．2 条讲：“本法律规范适用于新建建筑物的防雷设计。本法律规范不适用于天线塔、共用天线电视接收系统、油罐、化工户外装置的防雷设计。”防雷设计的指定对象很明确，是建筑物(含构筑物)，不包括网架等户外装置。1．2 浪涌保护器(SPD)设置问题，审图中发现有的不分工业与民用建筑内部设备情况怎样，每个配电箱均设 SPD；建筑物防止雷电波侵入的措施的条文：第一类防雷建筑第 3．2．3条：第二类防雷建筑第 3．3．9 条；第三类防雷建筑第 3．4．9 条，现在在建筑物电源进线处设了浪涌保护器后，上述三条是否还要实施?答：GB50343-2025 中第 5．4．1 条 6 款：“浪涌保护器安装的数量，应根据被保护设备的抗扰度和雷电防护分级确定”。什么是抗扰度?只能理解为定性说法，法律规范中未量化。如何确定?按表 5．4．I-2 确定，要先按第 4．2．4 条确定“雷电防护等级”，即表格中的“保护分级”或按第 4．3．1 条表 4．3．1 选择雷电防护等级。与 SPD 有关的设计问题应以 GB50343-2025 为基准，此法律规范中有六条为强制性条文，施工图审查人员应重点审查与此六条有关的事情。装设 SPD 属内部防雷措施，防雷电波侵入是外部防雷措施，都应按法律规范执行。1．3 防雷引下线和接地装置中的钢筋[GB50057-94(2000 年版)第 3．3．5 条]，其数量、直径是否一定要写上?防雷引下线沿建筑物四周，如有内庭院的怎么办?现在有多跨工业厂房，而且长度在 lOOm 以上，中间跨的柱子能不能设防雷引下线?答：引下线的定义是：“连接接闪器与接地装置的金属导体”，它的作用是把接闪器接受到的雷电流泄放到大地中去。关于引下线的问题见 GB50057-94 第 3．2．4 条、第 3．3．3 条和第 3．4．7 条，内庭院是否设引下线?要看内庭面积的大小，当内庭面积小于避雷网格时，可以不设引下线，此内庭已处在保护范围之内了。当内庭面积比网格大得较多时，内庭屋沿也应敷设避雷带，此段避雷带也应通过引下线接地。大面积多跨厂房，引下线也应设置在外墙处，厂房内不宜人为设置引下线，实际落雷过程中，有些工程的内部柱子也可能起到泄放雷电流的引下线的作用，则另当别论。屋顶面积虽大，仅与避雷带网络的尺寸有关，与引下线数量...
