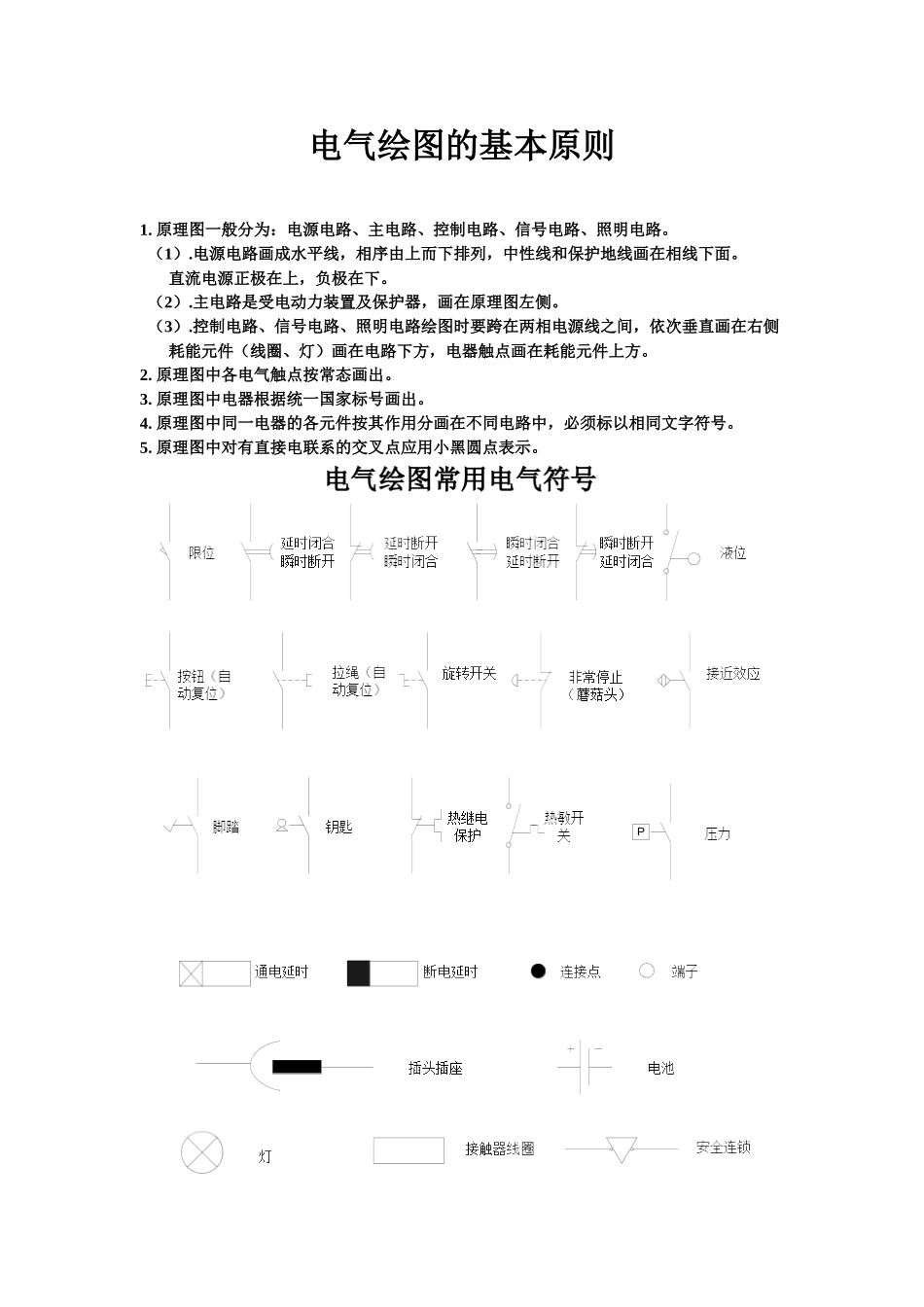

电气绘图的基本原则1. 原理图一般分为：电源电路、主电路、控制电路、信号电路、照明电路。 （1）.电源电路画成水平线，相序由上而下排列，中性线和保护地线画在相线下面。 直流电源正极在上，负极在下。 （2）.主电路是受电动力装置及保护器，画在原理图左侧。 （3）.控制电路、信号电路、照明电路绘图时要跨在两相电源线之间，依次垂直画在右侧 耗能元件（线圈、灯）画在电路下方，电器触点画在耗能元件上方。2. 原理图中各电气触点按常态画出。3. 原理图中电器根据统一国家标号画出。4. 原理图中同一电器的各元件按其作用分画在不同电路中，必须标以相同文字符号。5. 原理图中对有直接电联系的交叉点应用小黑圆点表示。
