电站双曲拱坝工程施工组织设计

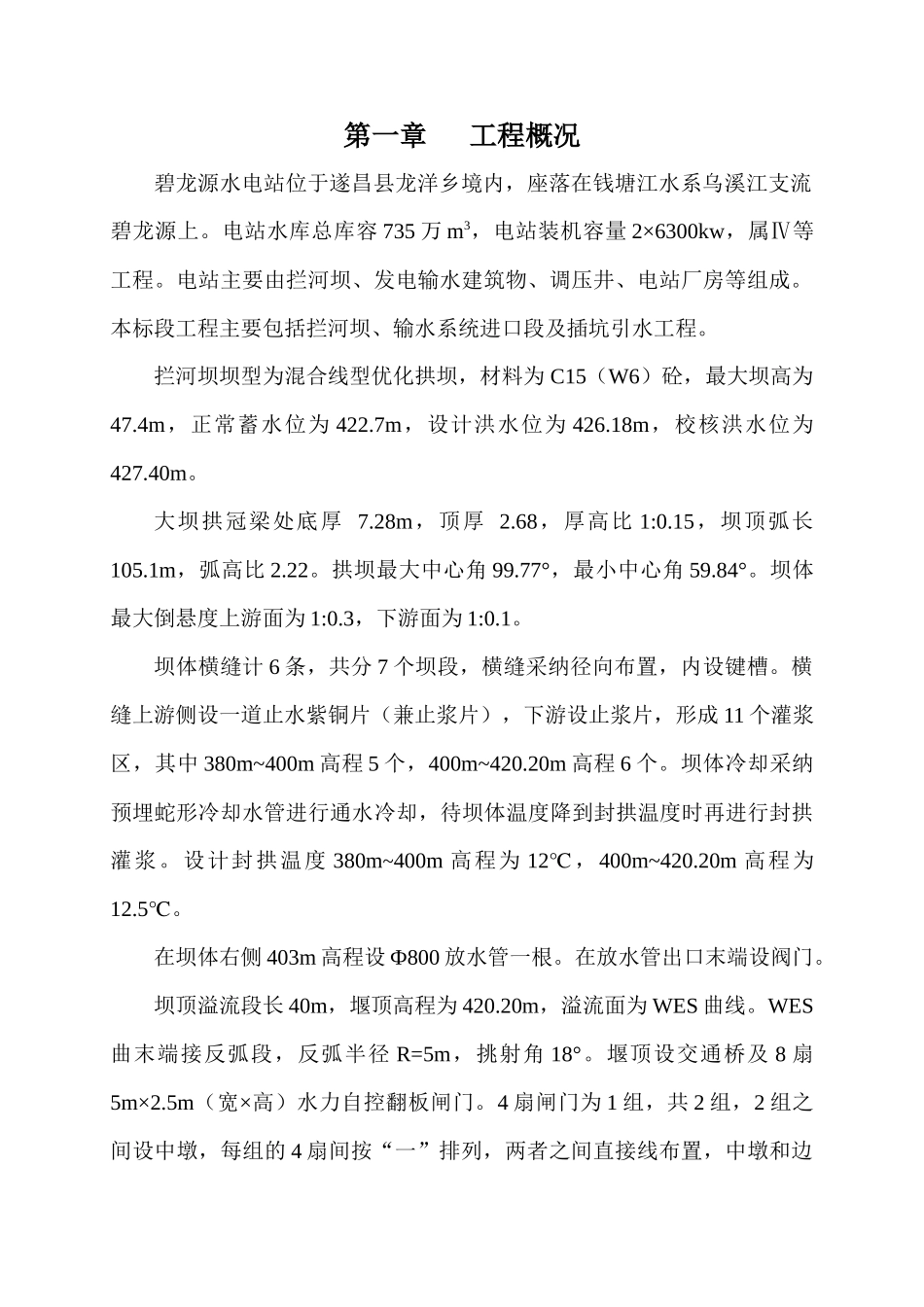

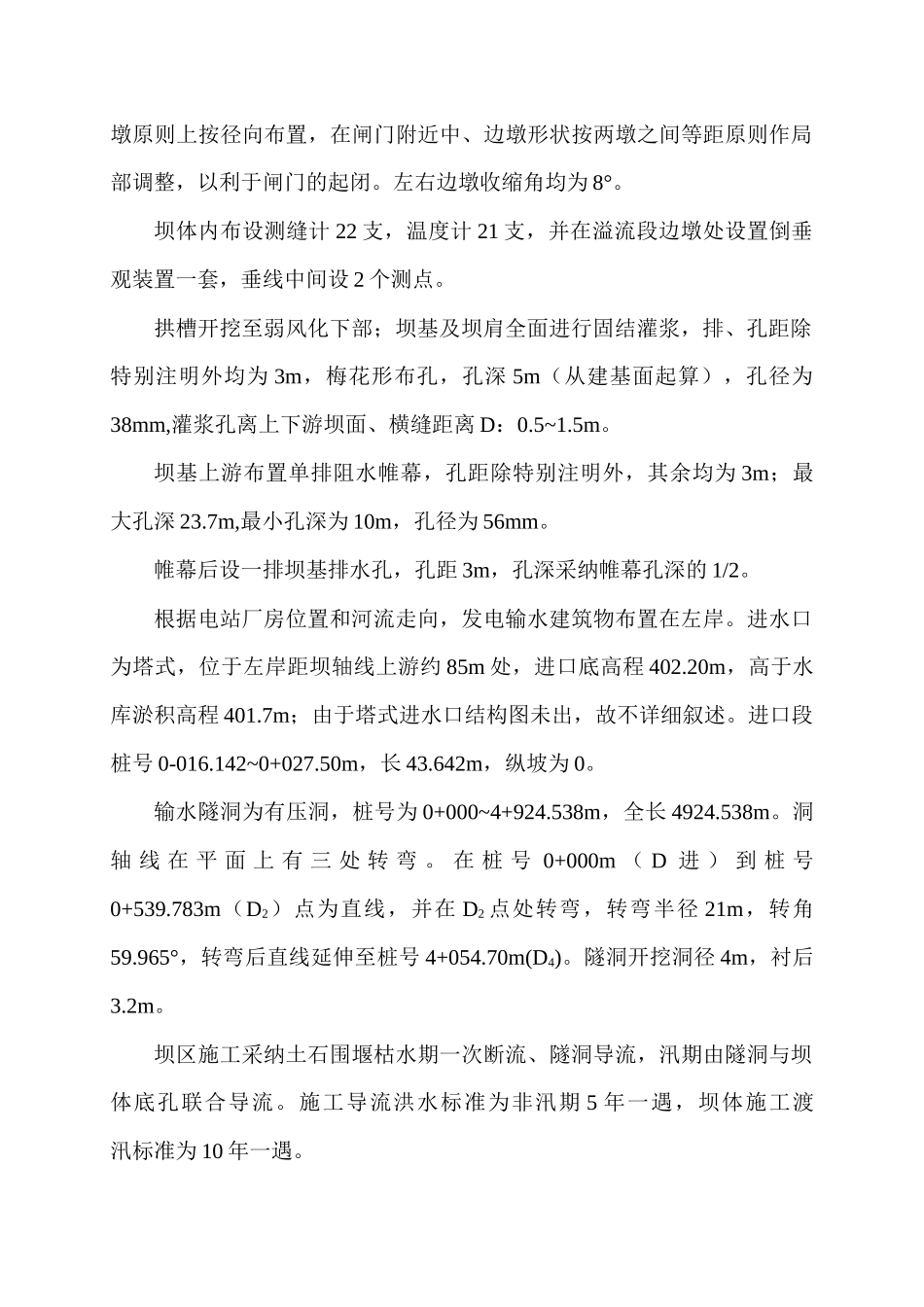

第一章 工程概况碧龙源水电站位于遂昌县龙洋乡境内，座落在钱塘江水系乌溪江支流碧龙源上。电站水库总库容 735 万 m3，电站装机容量 2×6300kw，属Ⅳ等工程。电站主要由拦河坝、发电输水建筑物、调压井、电站厂房等组成。本标段工程主要包括拦河坝、输水系统进口段及插坑引水工程。拦河坝坝型为混合线型优化拱坝，材料为 C15（W6）砼，最大坝高为47.4m，正常蓄水位为 422.7m，设计洪水位为 426.18m，校核洪水位为427.40m。大坝拱冠梁处底厚 7.28m，顶厚 2.68，厚高比 1:0.15，坝顶弧长105.1m，弧高比 2.22。拱坝最大中心角 99.77°，最小中心角 59.84°。坝体最大倒悬度上游面为 1:0.3，下游面为 1:0.1。坝体横缝计 6 条，共分 7 个坝段，横缝采纳径向布置，内设键槽。横缝上游侧设一道止水紫铜片（兼止浆片），下游设止浆片，形成 11 个灌浆区，其中 380m~400m 高程 5 个，400m~420.20m 高程 6 个。坝体冷却采纳预埋蛇形冷却水管进行通水冷却，待坝体温度降到封拱温度时再进行封拱灌浆。设计封拱温度 380m~400m 高程为 12℃，400m~420.20m 高程为12.5℃。在坝体右侧 403m 高程设 Ф800 放水管一根。在放水管出口末端设阀门。坝顶溢流段长 40m，堰顶高程为 420.20m，溢流面为 WES 曲线。WES曲末端接反弧段，反弧半径 R=5m，挑射角 18°。堰顶设交通桥及 8 扇5m×2.5m（宽×高）水力自控翻板闸门。4 扇闸门为 1 组，共 2 组，2 组之间设中墩，每组的 4 扇间按“一”排列，两者之间直接线布置，中墩和边墩原则上按径向布置，在闸门附近中、边墩形状按两墩之间等距原则作局部调整，以利于闸门的起闭。左右边墩收缩角均为 8°。坝体内布设测缝计 22 支，温度计 21 支，并在溢流段边墩处设置倒垂观装置一套，垂线中间设 2 个测点。拱槽开挖至弱风化下部；坝基及坝肩全面进行固结灌浆，排、孔距除特别注明外均为 3m，梅花形布孔，孔深 5m（从建基面起算），孔径为38mm,灌浆孔离上下游坝面、横缝距离 D：0.5~1.5m。坝基上游布置单排阻水帷幕，孔距除特别注明外，其余均为 3m；最大孔深 23.7m,最小孔深为 10m，孔径为 56mm。帷幕后设一排坝基排水孔，孔距 3m，孔深采纳帷幕孔深的 1/2。根据电站厂房位置和河流走向，发电输水建筑物布置在左岸。进水口为塔式，位于左岸距坝轴线上游约 85m 处，进口底高程 402.20m，高于水库淤积高程 401.7m；由于塔式进水口结构图未出，故不详细...
