电站技改工程施工组织设计

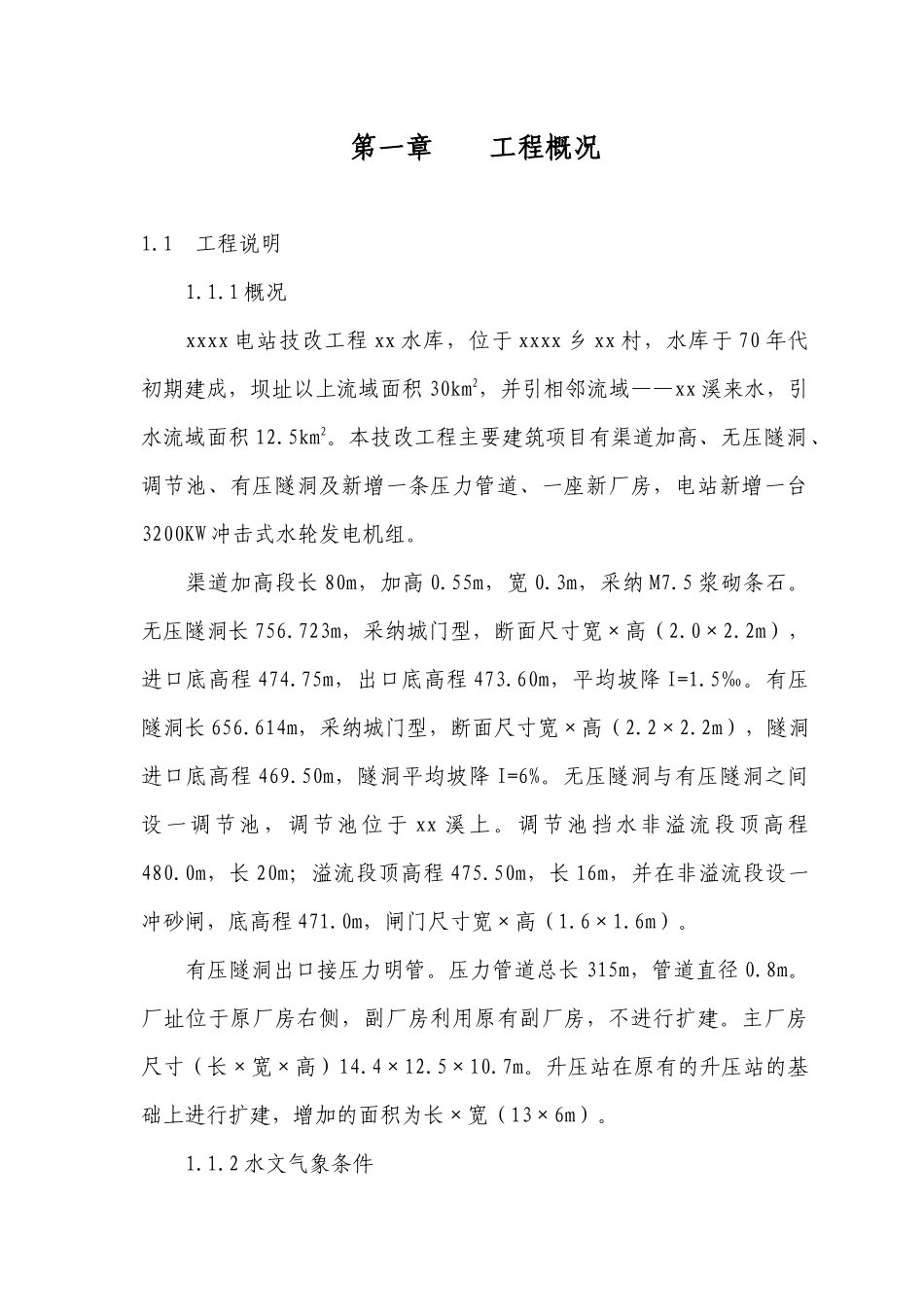

第一章 工程概况1.1 工程说明1.1.1 概况xxxx 电站技改工程 xx 水库，位于 xxxx 乡 xx 村，水库于 70 年代初期建成，坝址以上流域面积 30km2，并引相邻流域——xx 溪来水，引水流域面积 12.5km2。本技改工程主要建筑项目有渠道加高、无压隧洞、调节池、有压隧洞及新增一条压力管道、一座新厂房，电站新增一台3200KW 冲击式水轮发电机组。渠道加高段长 80m，加高 0.55m，宽 0.3m，采纳 M7.5 浆砌条石。无压隧洞长 756.723m，采纳城门型，断面尺寸宽×高（2.0×2.2m），进口底高程 474.75m，出口底高程 473.60m，平均坡降 I=1.5‰。有压隧洞长 656.614m，采纳城门型，断面尺寸宽×高（2.2×2.2m），隧洞进口底高程 469.50m，隧洞平均坡降 I=6%。无压隧洞与有压隧洞之间设一调节池，调节池位于 xx 溪上。调节池挡水非溢流段顶高程480.0m，长 20m；溢流段顶高程 475.50m，长 16m，并在非溢流段设一冲砂闸，底高程 471.0m，闸门尺寸宽×高（1.6×1.6m）。有压隧洞出口接压力明管。压力管道总长 315m，管道直径 0.8m。厂址位于原厂房右侧，副厂房利用原有副厂房，不进行扩建。主厂房尺寸（长×宽×高）14.4×12.5×10.7m。升压站在原有的升压站的基础上进行扩建，增加的面积为长×宽（13×6m）。1.1.2 水文气象条件（1）自然概况：xxxx 电站技改工程 xx 水库，位于 xxxx 乡 xx 村，水库于 70 年代初期建成，坝址以上流域面积 30km2，并引相邻流域——xx 溪来水，调节池以上流域面积 12.5km2。流域内多为高山地带，森林植被良好。（2）气象、水文：流域内无水文站，缺乏水文资料。仅有 xx 雨量站，有自 1958 年至 1999 年 33 年不连续资料可利用，多年平均降雨量 2080mm，实测最大年雨量 2953mm，出现在 1990 年，实测最小雨量1482.4mm，出现在 1967 年，最高温度 38.9℃，最低温度-5℃，最大风速 12 级以上。1.1.3 工程地质条件（1）区域地质概况和场地地震基本烈度据 1：20 万 xx 地区地质图和 1：50 万福建省地质图说明书，本工程位于闽东南中生代火山岩的新华夏沉降带的 xx 花岗岩巨大侵入岩体中。本工程建筑物区内的花岗岩层主要为属于燕山晚期第二次侵入的二长花岗岩及岩浆活动期末、沿前期断裂带追踪侵入的各种脉岩。未受构造破坏和强烈风化作用时，二长花岗岩坚硬、完整。力学强度高。据“中国地震参数区划图（GB18306-2001），本工程建设区地震设防烈度为 VI 度区...
