电线、电缆穿管和线槽敷线工程检验批质量验收记录表

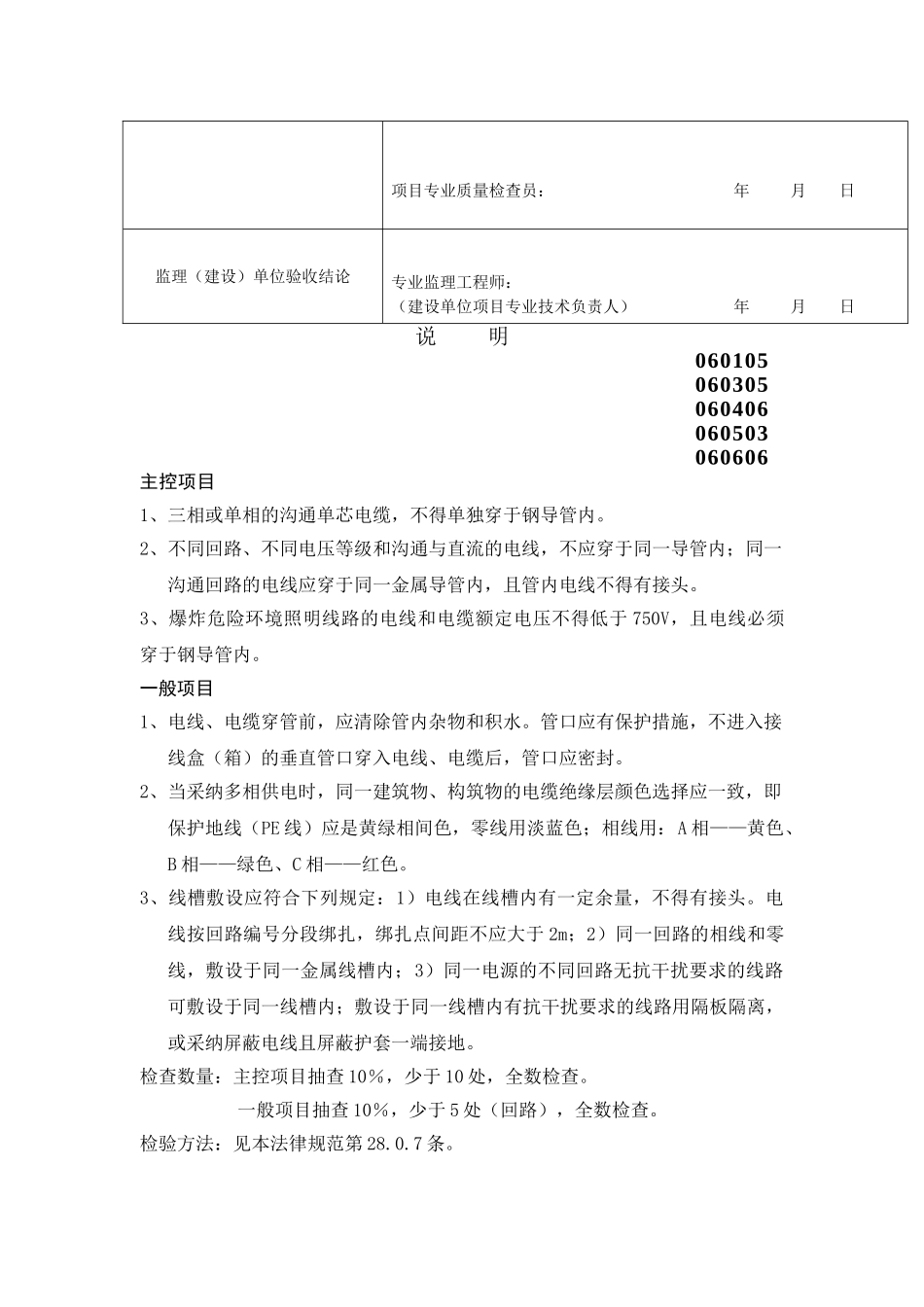

电线、电缆穿管和线槽敷线工程检验批质量验收记录表GB50303—2025 060105□□060305□□060406□□060503□□060606□□单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号施工质量验收法律规范的规定施工单位检查评定记录监理（建设）单位验收记录主控项目1沟通单芯电缆不得单独穿于钢导管内第 15.1.1 条2电线穿管第 15.1.2 条3爆炸危险环境照明线路的电线、电缆选用和穿管第 15.1.3 条一般项目1电线、电缆管内清扫和管口处理第 15.2.1 条2同一建筑物、构筑物内电线绝缘层颜色的选择第 15.2.2 条3线槽敷设第 15.2.3 条施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员： 年 月 日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人） 年 月 日说 明060105060305060406060503060606主控项目1、三相或单相的沟通单芯电缆，不得单独穿于钢导管内。2、不同回路、不同电压等级和沟通与直流的电线，不应穿于同一导管内；同一沟通回路的电线应穿于同一金属导管内，且管内电线不得有接头。3、爆炸危险环境照明线路的电线和电缆额定电压不得低于 750V，且电线必须穿于钢导管内。一般项目1、电线、电缆穿管前，应清除管内杂物和积水。管口应有保护措施，不进入接线盒（箱）的垂直管口穿入电线、电缆后，管口应密封。2、当采纳多相供电时，同一建筑物、构筑物的电缆绝缘层颜色选择应一致，即保护地线（PE 线）应是黄绿相间色，零线用淡蓝色；相线用：A 相——黄色、B 相——绿色、C 相——红色。3、线槽敷设应符合下列规定：1）电线在线槽内有一定余量，不得有接头。电线按回路编号分段绑扎，绑扎点间距不应大于 2m；2）同一回路的相线和零线，敷设于同一金属线槽内；3）同一电源的不同回路无抗干扰要求的线路可敷设于同一线槽内；敷设于同一线槽内有抗干扰要求的线路用隔板隔离，或采纳屏蔽电线且屏蔽护套一端接地。检查数量：主控项目抽查 10％，少于 10 处，全数检查。一般项目抽查 10％，少于 5 处（回路），全数检查。检验方法：见本法律规范第 28.0.7 条。判 定：应检数量全部符合本法律规范规定判为合格。
