电缆支架安装工艺标准

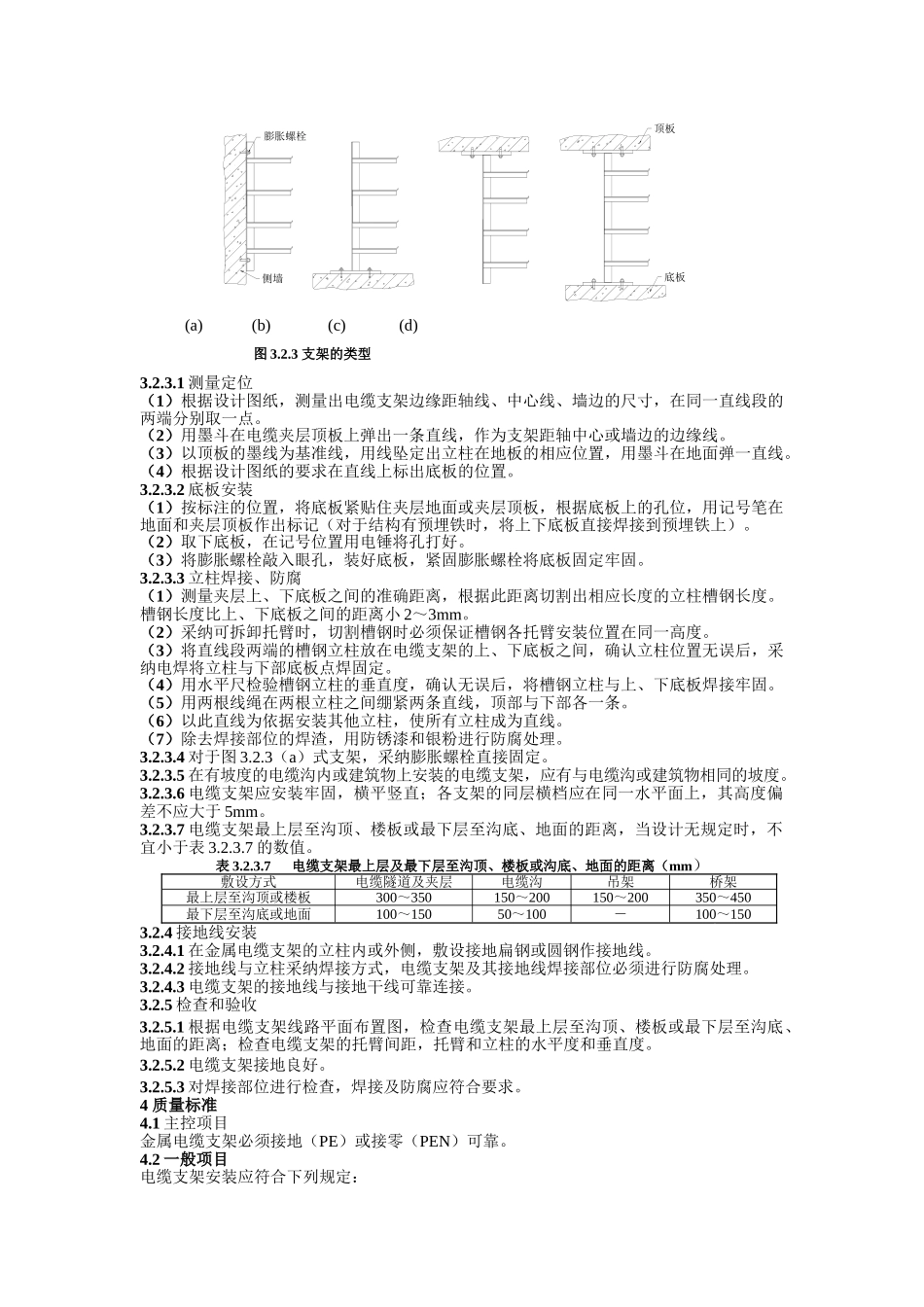

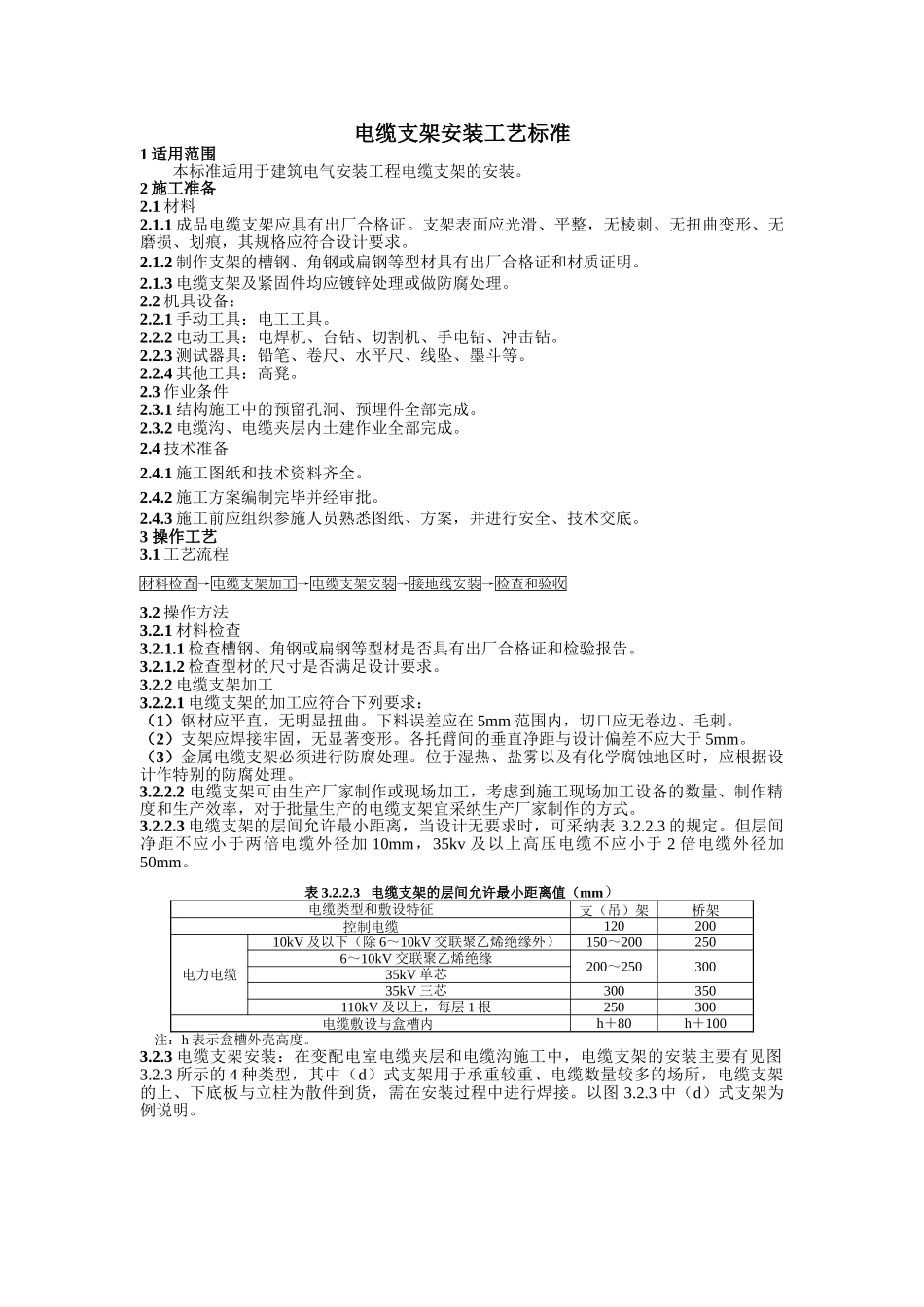

电缆支架安装工艺标准1 适用范围本标准适用于建筑电气安装工程电缆支架的安装。2 施工准备2.1 材料2.1.1 成品电缆支架应具有出厂合格证。支架表面应光滑、平整，无棱刺、无扭曲变形、无磨损、划痕，其规格应符合设计要求。2.1.2 制作支架的槽钢、角钢或扁钢等型材具有出厂合格证和材质证明。2.1.3 电缆支架及紧固件均应镀锌处理或做防腐处理。2.2 机具设备：2.2.1 手动工具：电工工具。2.2.2 电动工具：电焊机、台钻、切割机、手电钻、冲击钻。2.2.3 测试器具：铅笔、卷尺、水平尺、线坠、墨斗等。2.2.4 其他工具：高凳。2.3 作业条件2.3.1 结构施工中的预留孔洞、预埋件全部完成。2.3.2 电缆沟、电缆夹层内土建作业全部完成。2.4 技术准备2.4.1 施工图纸和技术资料齐全。2.4.2 施工方案编制完毕并经审批。2.4.3 施工前应组织参施人员熟悉图纸、方案，并进行安全、技术交底。3 操作工艺3.1 工艺流程材料检查→电缆支架加工→电缆支架安装→接地线安装→检查和验收3.2 操作方法3.2.1 材料检查3.2.1.1 检查槽钢、角钢或扁钢等型材是否具有出厂合格证和检验报告。3.2.1.2 检查型材的尺寸是否满足设计要求。3.2.2 电缆支架加工3.2.2.1 电缆支架的加工应符合下列要求：（1）钢材应平直，无明显扭曲。下料误差应在 5mm 范围内，切口应无卷边、毛刺。（2）支架应焊接牢固，无显著变形。各托臂间的垂直净距与设计偏差不应大于 5mm。（3）金属电缆支架必须进行防腐处理。位于湿热、盐雾以及有化学腐蚀地区时，应根据设计作特别的防腐处理。3.2.2.2 电缆支架可由生产厂家制作或现场加工，考虑到施工现场加工设备的数量、制作精度和生产效率，对于批量生产的电缆支架宜采纳生产厂家制作的方式。3.2.2.3 电缆支架的层间允许最小距离，当设计无要求时，可采纳表 3.2.2.3 的规定。但层间净距不应小于两倍电缆外径加 10mm，35kv 及以上高压电缆不应小于 2 倍电缆外径加50mm。表 3.2.2.3 电缆支架的层间允许最小距离值（mm）电缆类型和敷设特征支（吊）架桥架控制电缆120200电力电缆10kV 及以下（除 6～10kV 交联聚乙烯绝缘外）150～2002506～10kV 交联聚乙烯绝缘200～25030035kV 单芯35kV 三芯300350110kV 及以上，每层 1 根250300电缆敷设与盒槽内h＋80h＋100注：h 表示盒槽外壳高度。3.2.3 电缆支架安装：在变配电室电缆夹层和电缆沟施工中，电缆支架的安装主要有见图3.2.3 所示的 4 种类型，其中（d）式...
