电视技术中心空调水系统制作与安装技术交底VIP专享

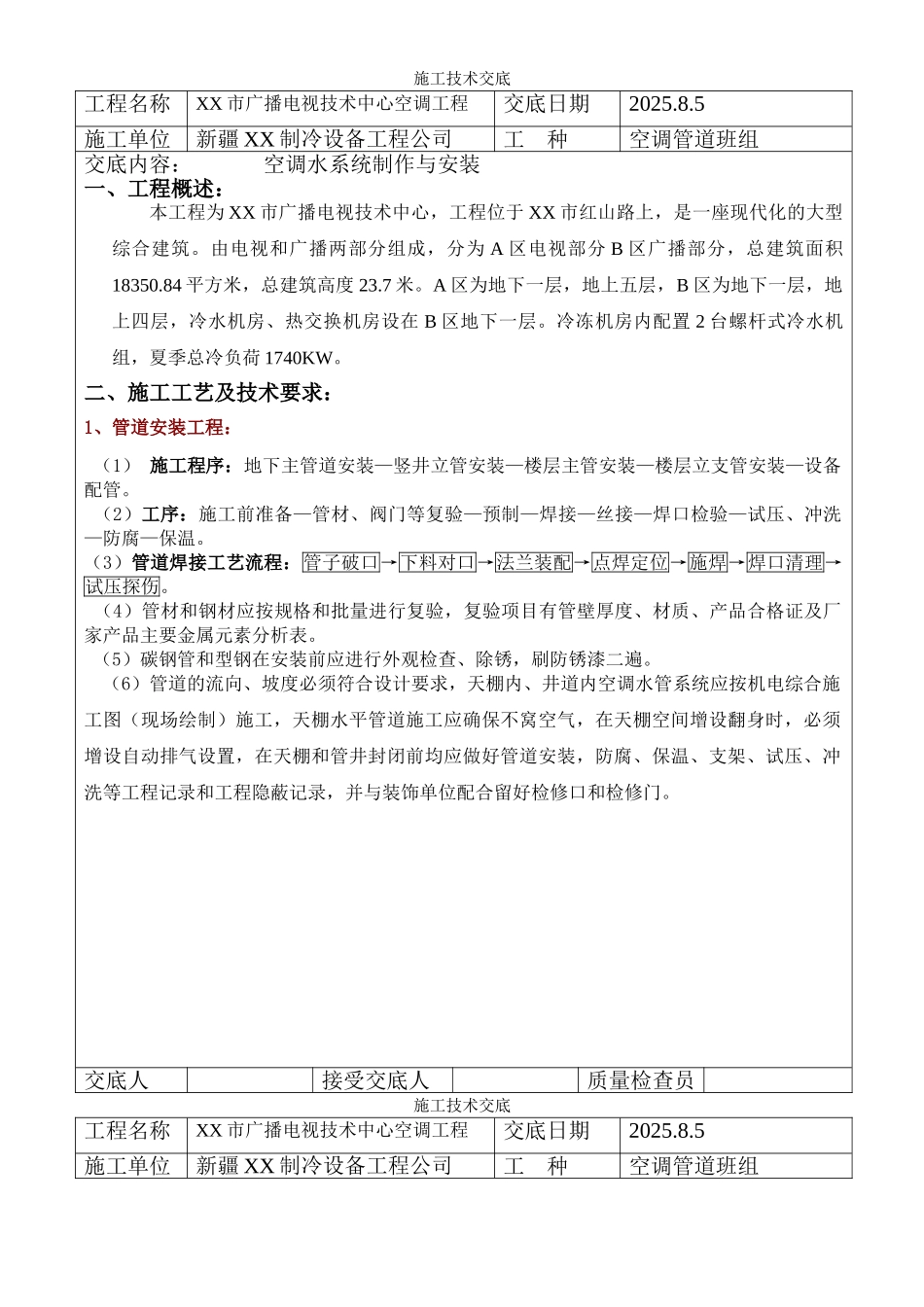

施工技术交底工程名称XX 市广播电视技术中心空调工程交底日期2025.8.5施工单位新疆 XX 制冷设备工程公司工 种空调管道班组交底内容： 空调水系统制作与安装一、工程概述：本工程为 XX 市广播电视技术中心，工程位于 XX 市红山路上，是一座现代化的大型综合建筑。由电视和广播两部分组成，分为 A 区电视部分 B 区广播部分，总建筑面积18350.84 平方米，总建筑高度 23.7 米。A 区为地下一层，地上五层，B 区为地下一层，地上四层，冷水机房、热交换机房设在 B 区地下一层。冷冻机房内配置 2 台螺杆式冷水机组，夏季总冷负荷 1740KW。二、施工工艺及技术要求：1、管道安装工程： （1） 施工程序：地下主管道安装—竖井立管安装—楼层主管安装—楼层立支管安装—设备配管。 （2）工序：施工前准备—管材、阀门等复验—预制—焊接—丝接—焊口检验—试压、冲洗—防腐—保温。（3）管道焊接工艺流程：管子破口→下料对口→法兰装配→点焊定位→施焊→焊口清理→试压探伤。 （4）管材和钢材应按规格和批量进行复验，复验项目有管壁厚度、材质、产品合格证及厂家产品主要金属元素分析表。 （5）碳钢管和型钢在安装前应进行外观检查、除锈，刷防锈漆二遍。（6）管道的流向、坡度必须符合设计要求，天棚内、井道内空调水管系统应按机电综合施工图（现场绘制）施工，天棚水平管道施工应确保不窝空气，在天棚空间增设翻身时，必须增设自动排气设置，在天棚和管井封闭前均应做好管道安装，防腐、保温、支架、试压、冲洗等工程记录和工程隐蔽记录，并与装饰单位配合留好检修口和检修门。交底人接受交底人质量检查员施工技术交底工程名称XX 市广播电视技术中心空调工程交底日期2025.8.5施工单位新疆 XX 制冷设备工程公司工 种空调管道班组交底内容：（7）焊接钢管、镀锌钢管不得采纳热煨弯。（8）管道和设备连接，应在设备安装完毕后进行，与水泵、冷水机组的接管必须为柔性接口。柔性短管不得强行对口连接，与其连接的管道应单独设置独立支架。（9）固定在建筑结构上的管道支、吊架，不影响结构安全。（10）阀门应逐个作外观检查，并按法律规范要求进行抽查水压试验，并及时填写阀门试压记录。（11）阀门安装的位置、进出口方向应正确，并便于操作；连接应牢固紧密，启闭灵活。（12）管架预制工厂化，预制深度达 80%，管材木卡选用优质木材在我加工厂制作，并用沥青水浸泡，确保木卡质量。支吊架的形式、位置、间距、标高应符合...
