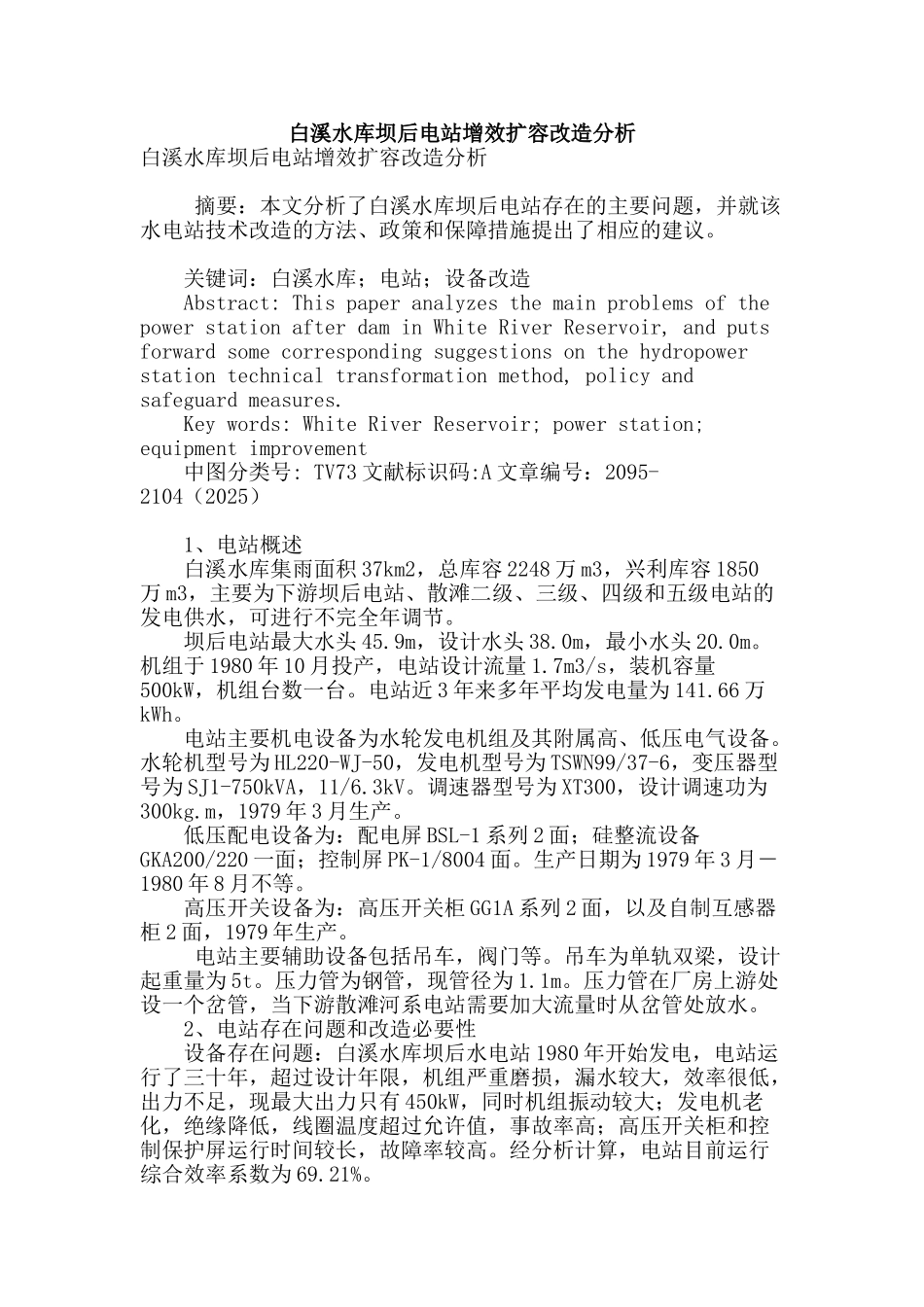

白溪水库坝后电站增效扩容改造分析

白溪水库坝后电站增效扩容改造分析白溪水库坝后电站增效扩容改造分析 摘要：本文分析了白溪水库坝后电站存在的主要问题，并就该水电站技术改造的方法、政策和保障措施提出了相应的建议。 关键词：白溪水库；电站；设备改造 Abstract: This paper analyzes the main problems of the power station after dam in White River Reservoir, and puts forward some corresponding suggestions on the hydropower station technical transformation method, policy and safeguard measures. Key words: White River Reservoir; power station; equipment improvement 中图分类号: TV73 文献标识码:A 文章编号：2095-2104（2025） 1、电站概述 白溪水库集雨面积 37km2，总库容 2248 万 m3，兴利库容 1850万 m3，主要为下游坝后电站、散滩二级、三级、四级和五级电站的发电供水，可进行不完全年调节。 坝后电站最大水头 45.9m，设计水头 38.0m，最小水头 20.0m。机组于 1980 年 10 月投产，电站设计流量 1.7m3/s，装机容量500kW，机组台数一台。电站近 3 年来多年平均发电量为 141.66 万kWh。 电站主要机电设备为水轮发电机组及其附属高、低压电气设备。水轮机型号为 HL220-WJ-50，发电机型号为 TSWN99/37-6，变压器型号为 SJ1-750kVA，11/6.3kV。调速器型号为 XT300，设计调速功为300kg.m，1979 年 3 月生产。 低压配电设备为：配电屏 BSL-1 系列 2 面；硅整流设备GKA200/220 一面；控制屏 PK-1/8004 面。生产日期为 1979 年 3 月－1980 年 8 月不等。 高压开关设备为：高压开关柜 GG1A 系列 2 面，以及自制互感器柜 2 面，1979 年生产。 电站主要辅助设备包括吊车，阀门等。吊车为单轨双梁，设计起重量为 5t。压力管为钢管，现管径为 1.1m。压力管在厂房上游处设一个岔管，当下游散滩河系电站需要加大流量时从岔管处放水。 2、电站存在问题和改造必要性 设备存在问题：白溪水库坝后水电站 1980 年开始发电，电站运行了三十年，超过设计年限，机组严重磨损，漏水较大，效率很低，出力不足，现最大出力只有 450kW，同时机组振动较大；发电机老化，绝缘降低，线圈温度超过允许值，事故率高；高压开关柜和控制保护屏运行时间较长，故障率较高。经分析计算，电站目前运行综合效率系数为 69.21%。 上、下游流量配合存在问题： 白溪水库放水...
