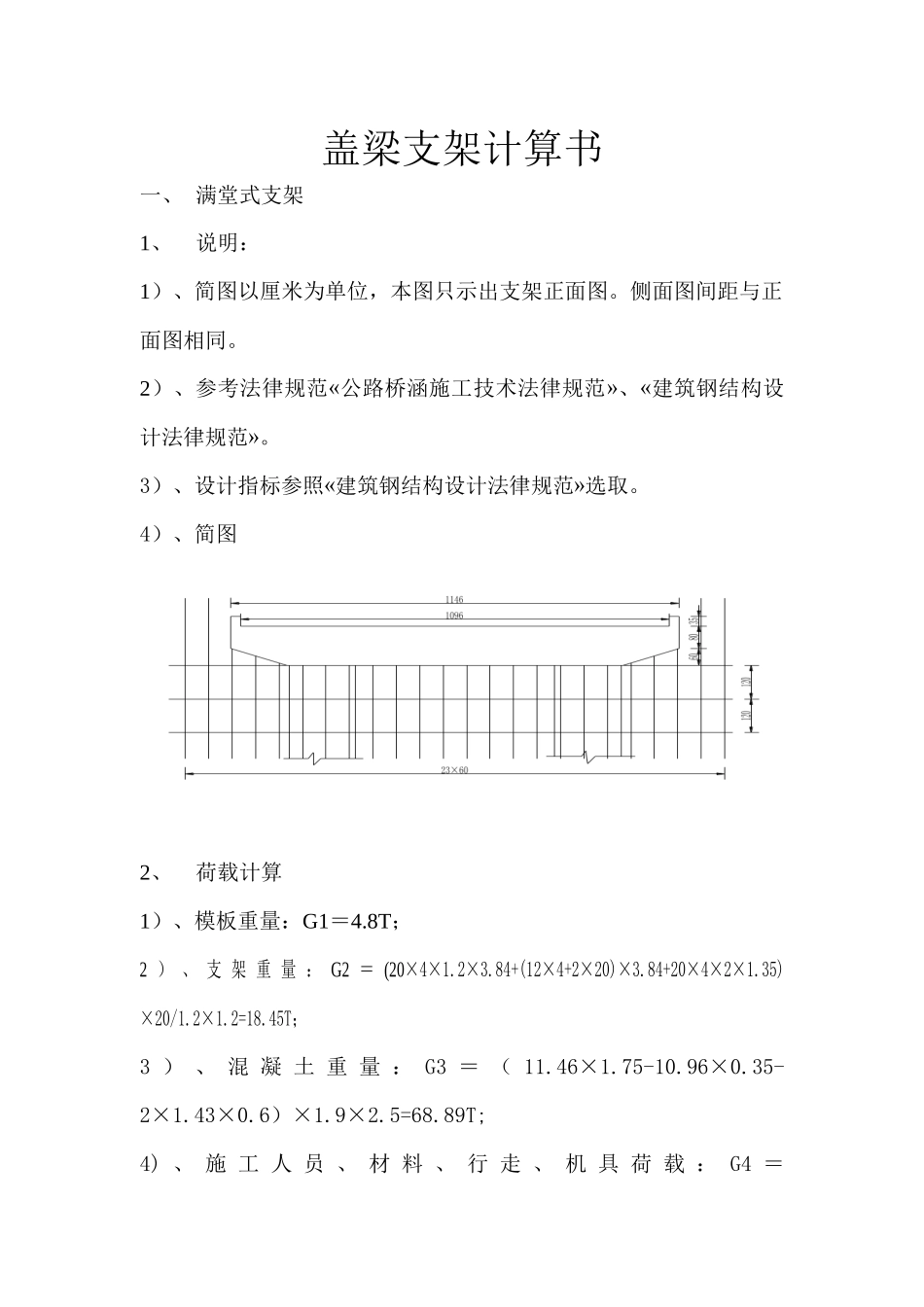

盖梁支架计算书

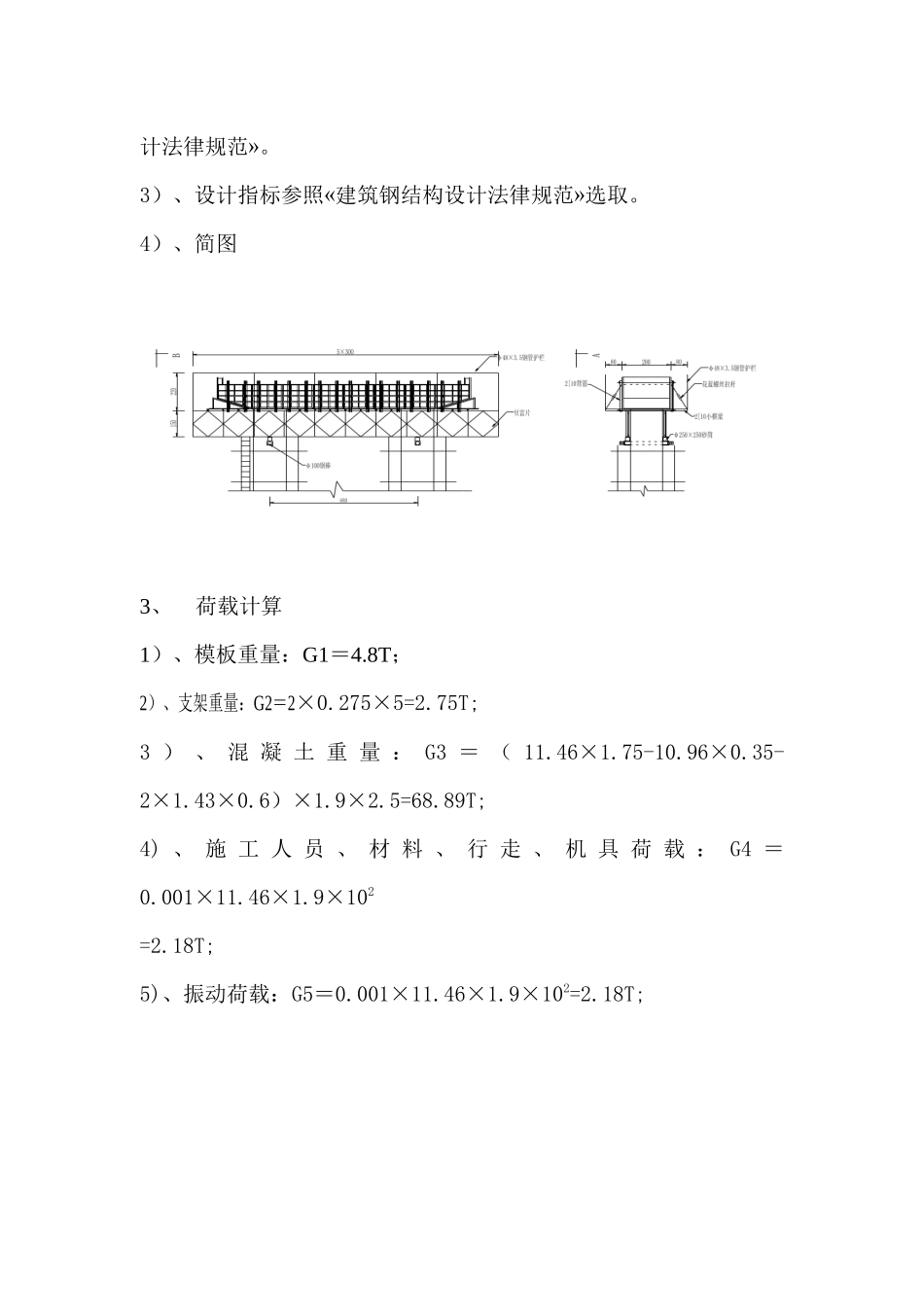

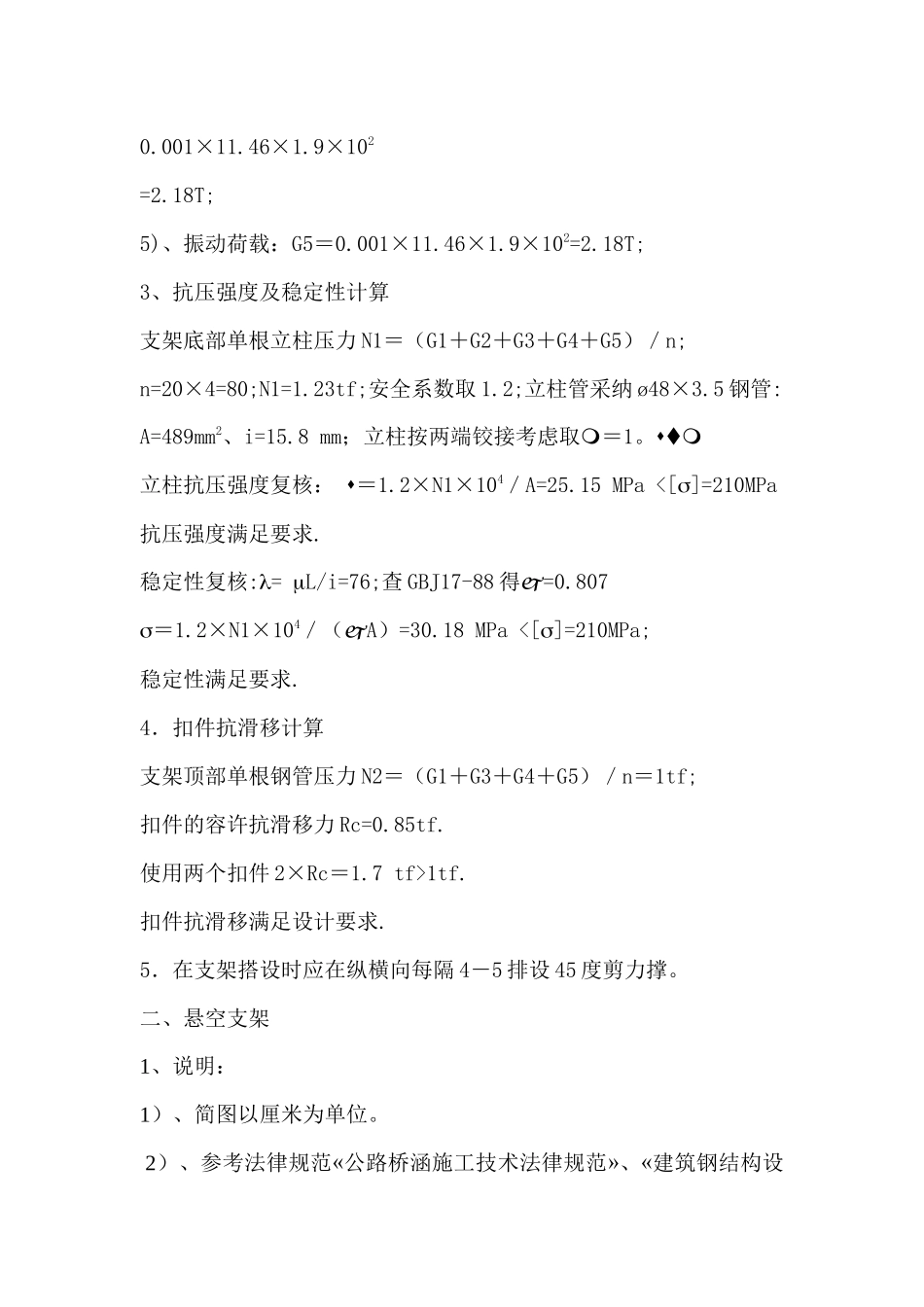

盖梁支架计算书一、 满堂式支架1、说明：1）、简图以厘米为单位，本图只示出支架正面图。侧面图间距与正面图相同。2）、参考法律规范«公路桥涵施工技术法律规范»、«建筑钢结构设计法律规范»。3）、设计指标参照«建筑钢结构设计法律规范»选取。4）、简图2、荷载计算1）、模板重量：G1＝4.8T；2 ） 、 支 架 重 量 ： G2 ＝ (20×4×1.2×3.84+(12×4+2×20)×3.84+20×4×2×1.35) ×20/1.2×1.2=18.45T；3 ） 、 混 凝 土 重 量 ： G3 ＝ （ 11.46×1.75-10.96×0.35-2×1.43×0.6）×1.9×2.5=68.89T;4) 、 施 工 人 员 、 材 料 、 行 走 、 机 具 荷 载 ： G4 ＝0.001×11.46×1.9×102=2.18T;5)、振动荷载：G5＝0.001×11.46×1.9×102=2.18T;3、抗压强度及稳定性计算支架底部单根立柱压力 N1＝（G1＋G2＋G3＋G4＋G5）／n;n=20×4=80;N1=1.23tf;安全系数取 1.2;立柱管采纳 ø48×3.5 钢管:A=489mm2、i=15.8 mm；立柱按两端铰接考虑取＝1。立柱抗压强度复核： ＝1.2×N1×104／A=25.15 MPa <[]=210MPa抗压强度满足要求.稳定性复核:= L/i=76;查 GBJ17-88 得=0.807＝1.2×N1×104／（A）=30.18 MPa <[]=210MPa;稳定性满足要求.4．扣件抗滑移计算支架顶部单根钢管压力 N2＝（G1＋G3＋G4＋G5）／n＝1tf;扣件的容许抗滑移力 Rc=0.85tf.使用两个扣件 2×Rc＝1.7 tf>1tf.扣件抗滑移满足设计要求.5．在支架搭设时应在纵横向每隔 4－5 排设 45 度剪力撑。二、悬空支架1、说明：1）、简图以厘米为单位。 2）、参考法律规范«公路桥涵施工技术法律规范»、«建筑钢结构设计法律规范»。3）、设计指标参照«建筑钢结构设计法律规范»选取。4）、简图3、荷载计算1）、模板重量：G1＝4.8T；2）、支架重量：G2＝2×0.275×5=2.75T;3 ） 、 混 凝 土 重 量 ： G3 ＝ （ 11.46×1.75-10.96×0.35-2×1.43×0.6）×1.9×2.5=68.89T;4) 、 施 工 人 员 、 材 料 、 行 走 、 机 具 荷 载 ： G4 ＝0.001×11.46×1.9×102=2.18T;5)、振动荷载：G5＝0.001×11.46×1.9×102=2.18T;q=（G1＋G2＋G3＋G4＋G5）/(2×11.64)=3.56tf/m;Ma=-2.332×q/2=-9.66tf.m;Mc=-5.732×q/2+20.74×3.4=12.07tf.mMc 控制设计；321 钢桁片的截面特性：A=25.48×2 cm2;W=3570 cm3;4、321 钢桁梁强度复核＝1.2×Mc×107/(3570×103)=40.57 MPa <[]=210MPa;抗弯能力满足要求。Q＝20.74-2.33×3.56=12.45tf
