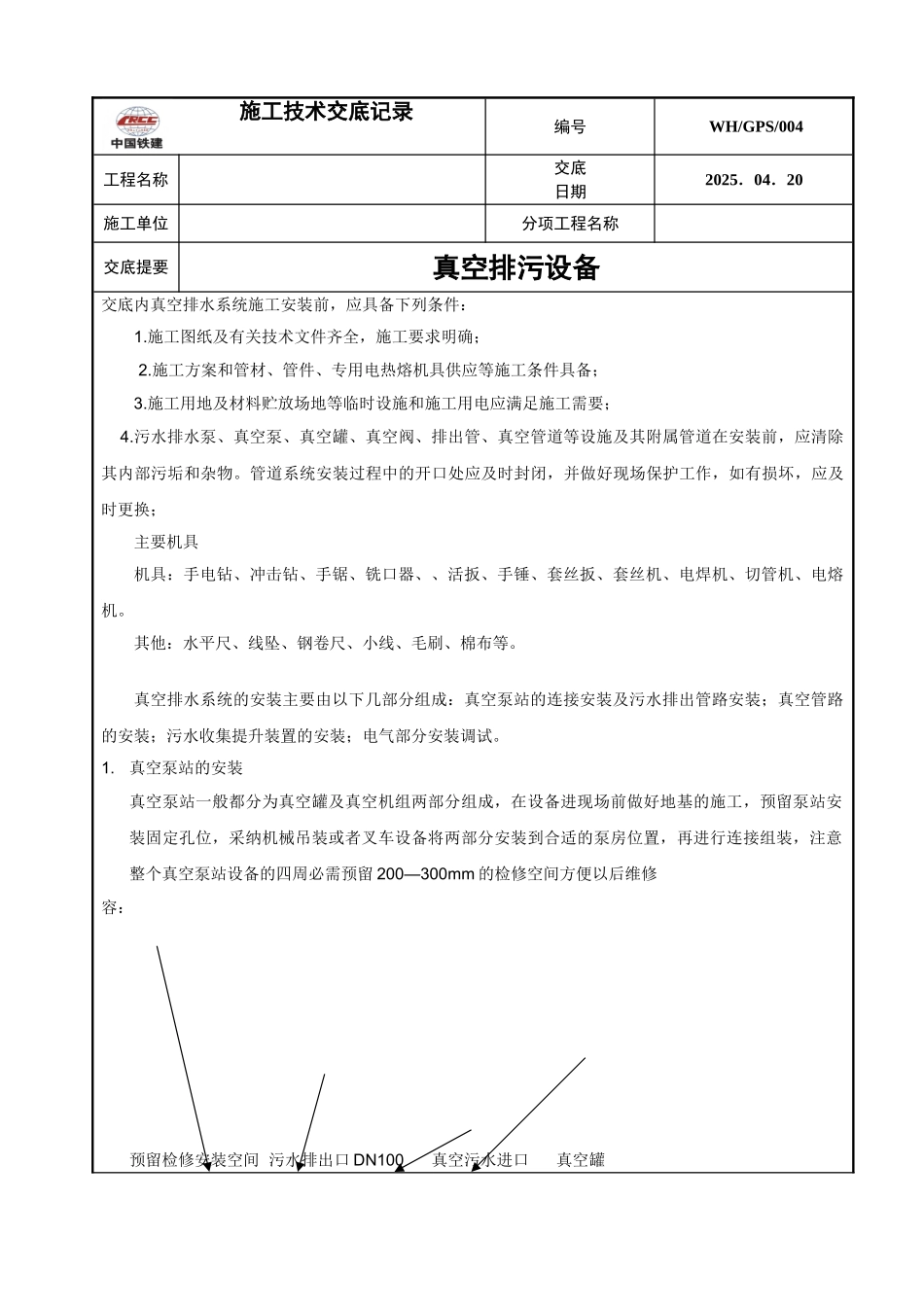

施工技术交底记录 编号 WH/GPS/004工程名称交底日期2025．04．20施工单位分项工程名称交底提要真空排污设备交底内真空排水系统施工安装前，应具备下列条件：1.施工图纸及有关技术文件齐全，施工要求明确； 2.施工方案和管材、管件、专用电热熔机具供应等施工条件具备；3.施工用地及材料贮放场地等临时设施和施工用电应满足施工需要； 4.污水排水泵、真空泵、真空罐、真空阀、排出管、真空管道等设施及其附属管道在安装前，应清除其内部污垢和杂物。管道系统安装过程中的开口处应及时封闭，并做好现场保护工作，如有损坏，应及时更换；主要机具机具：手电钻、冲击钻、手锯、铣口器、、活扳、手锤、套丝扳、套丝机、电焊机、切管机、电熔机。其他：水平尺、线坠、钢卷尺、小线、毛刷、棉布等。真空排水系统的安装主要由以下几部分组成：真空泵站的连接安装及污水排出管路安装；真空管路的安装；污水收集提升装置的安装；电气部分安装调试。1.真空泵站的安装真空泵站一般都分为真空罐及真空机组两部分组成，在设备进现场前做好地基的施工，预留泵站安装固定孔位，采纳机械吊装或者叉车设备将两部分安装到合适的泵房位置，再进行连接组装，注意整个真空泵站设备的四周必需预留 200—300mm 的检修空间方便以后维修容：预留检修安装空间 污水排出口 DN100 真空污水进口 真空罐 施工技术交底记录 编号 WH/GPS/004工程名称交底日期2025．04．20施工单位分项工程名称交底提要真空排污设备 通气口 DN100 真空机组固定地脚螺丝机组位置摆放好后，连接真空罐出污水口与排污泵进口的法兰（注意连接法兰必需对齐，如不齐再调整设备位置保证法兰对齐） 施工技术交底记录 编号 WH/GPS/004工程名称交底日期2025．04．20施工单位分项工程名称交底提要真空排污设备编制审核交底单位接受交底人
