研发实验楼给排水施工方案

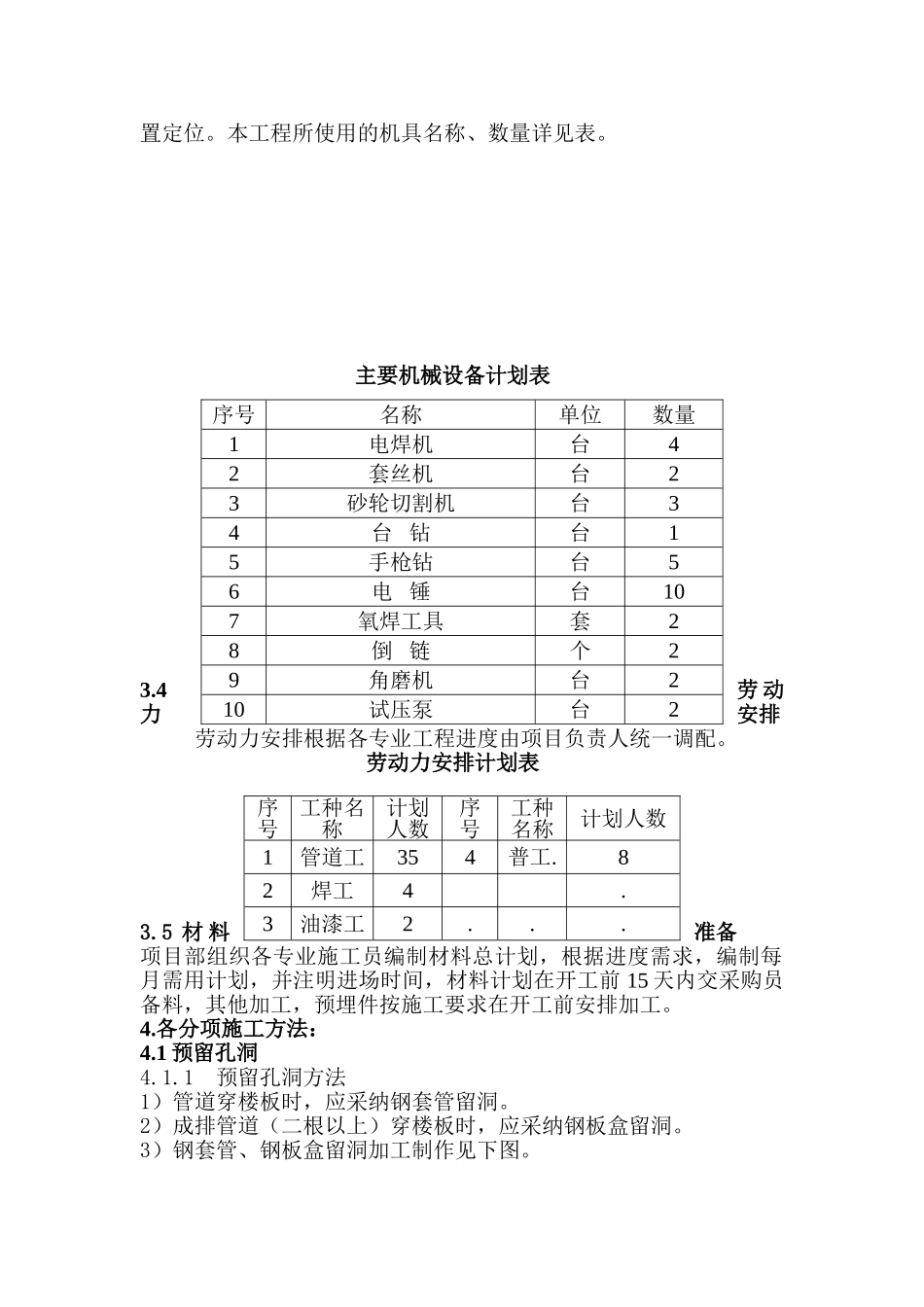

xx 实验楼工程给排水施工方案 批准： 审核： 编制：2025 年 10 月 1.编制依据 1.1 二十所研发实验楼图纸答疑；1.2 二十所研发实验楼施工图纸；1.3《建筑给水排水及采暖工程施工质量验收法律规范》GB50241-2025；1.4《建筑工程施工及质量验收统一标准》GB50310-2001；1.5《排水设备附件制造及安装》92S220；1.6《管道支架及吊架安装》S161；2.工程概况：2.1 给水系统概况本建筑供水水源为城市自来水，市政给水管网供水压力为0.28MPa,在自来水引入总水表后设倒流防止器，保证市政自来水管网不被污染。给水系统分高低区，地下室及一层为低区，由市政管网直接供水。二至十三层为高区，由高区变频泵组加压供水。变频泵及水箱设在地下室生活水箱间。2.2 排水系统概况 本工程采纳污、废合流制，室内±0.000 以上污、废水重力自流排入室外污水管网，地下室废水采纳潜污泵提升至室外污水管。排水采纳单立管排水系统，底层污水单排，二层以上为一个系统单独排出。污水经化粪池处理后，排入市政污水管。屋面雨水经雨水斗和室内雨水管排至室外雨水管网。3.施工准备：3.1 技术准备3.1.1 专业工长仔细熟悉施工图纸，配合图纸会审等相关内容作好准备工作。3.1.2 收集施工中所需要的法律规范和标准图籍。编制作业指导书、技术交底书。3.1.3 准备施工中所需要的检测器具（钢卷尺、水平尺、吊线锤、直角尺、压力表）等。3.2 施工现场准备施工用水、用电和加工场地、办公场所、材料库房由总承包方统一规划提供。3.3 机械准备机具在施工人员进场后，施工之前运入现场，按施工平面图布置定位。本工程所使用的机具名称、数量详见表。主要机械设备计划表 3.4劳 动力安排劳动力安排根据各专业工程进度由项目负责人统一调配。劳动力安排计划表3.5 材 料准备项目部组织各专业施工员编制材料总计划，根据进度需求，编制每月需用计划，并注明进场时间，材料计划在开工前 15 天内交采购员备料，其他加工，预埋件按施工要求在开工前安排加工。4.各分项施工方法：4.1 预留孔洞4.1.1 预留孔洞方法1）管道穿楼板时，应采纳钢套管留洞。2）成排管道（二根以上）穿楼板时，应采纳钢板盒留洞。3）钢套管、钢板盒留洞加工制作见下图。序号名称单位数量1电焊机台42套丝机台23砂轮切割机台34台 钻台15手枪钻台56电 锤台107氧焊工具套28倒 链个29角磨机台210试压泵台2序号工种名称计划人数序号工种名称计划人数1管道工354普工.82焊工4.3油漆工2...4.1.2 预...
