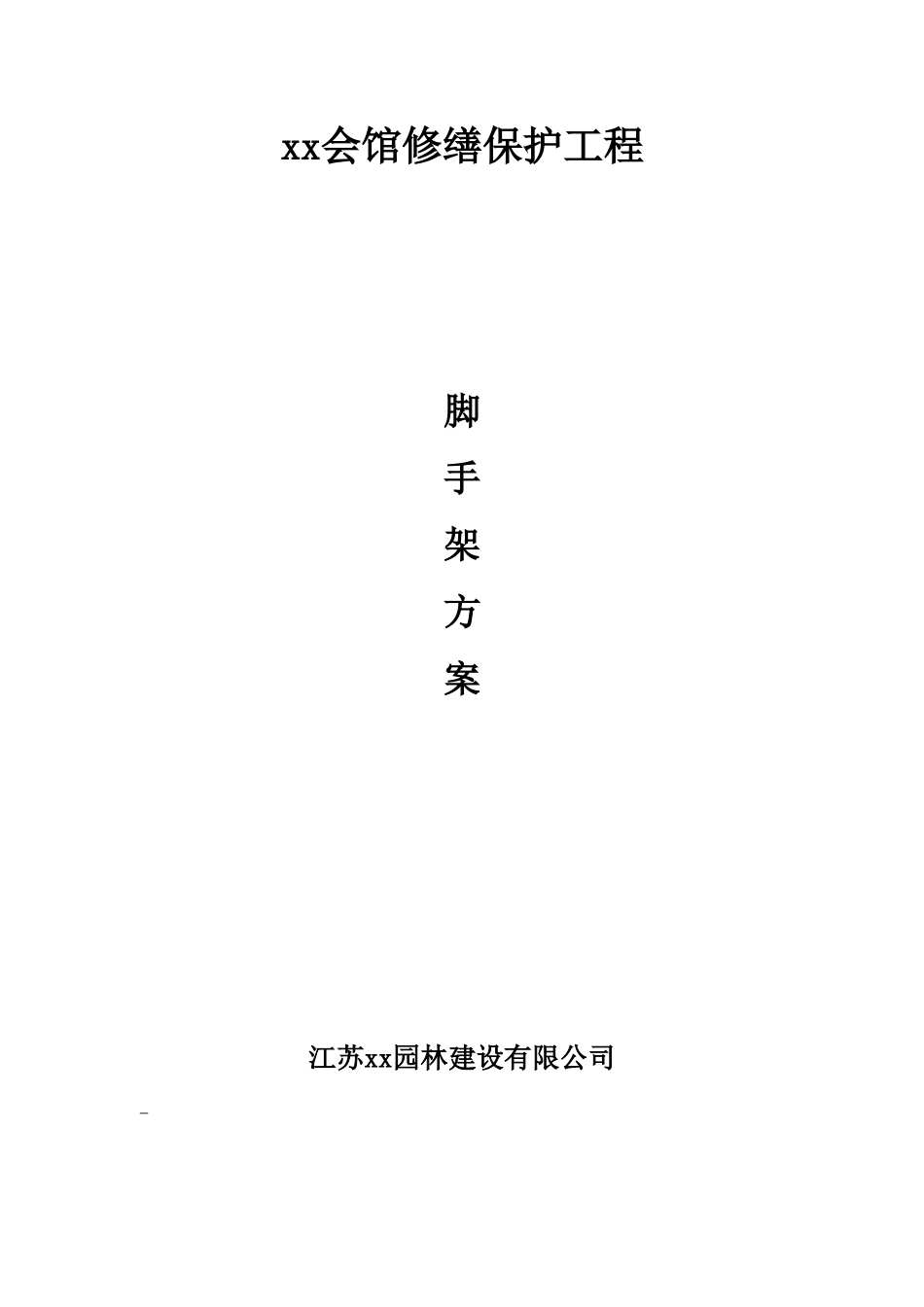

砖木结构古建筑修缮保护工程脚手架施工方案

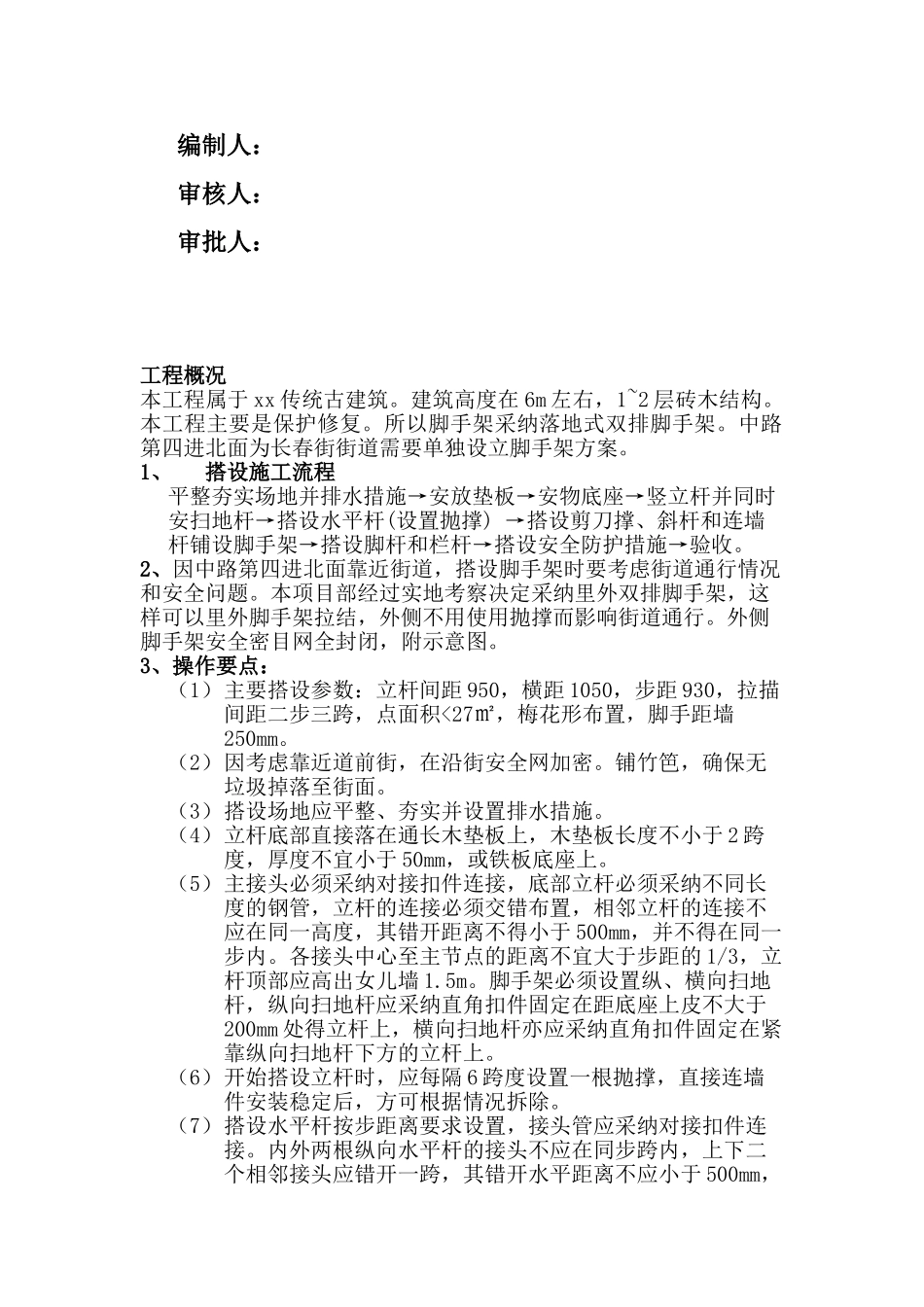

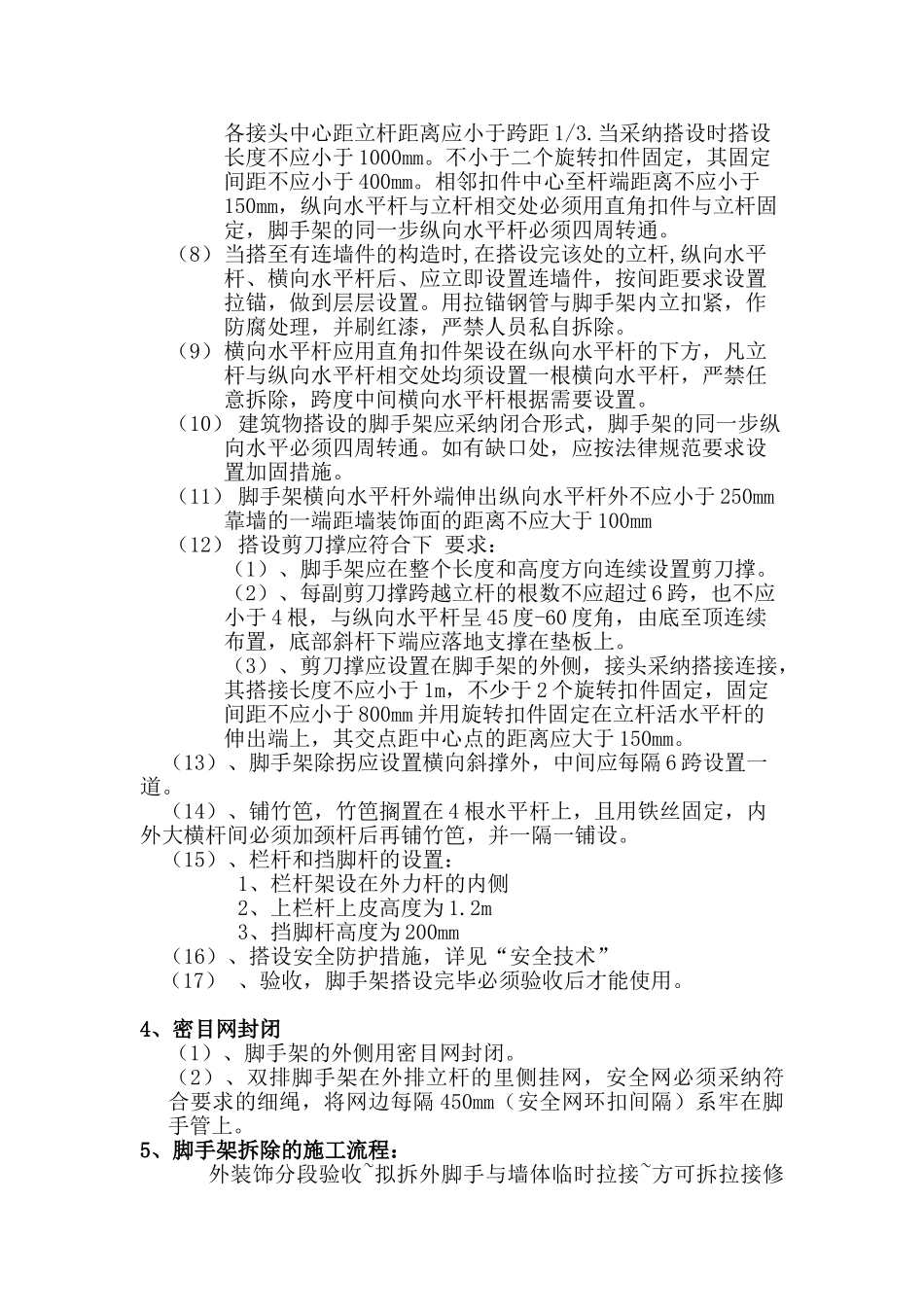

xx会馆修缮保护工程脚手架方案江苏xx园林建设有限公司 编制人：审核人：审批人：工程概况本工程属于 xx 传统古建筑。建筑高度在 6m 左右，1~2 层砖木结构。本工程主要是保护修复。所以脚手架采纳落地式双排脚手架。中路第四进北面为长春街街道需要单独设立脚手架方案。1、搭设施工流程平整夯实场地并排水措施→安放垫板→安物底座→竖立杆并同时安扫地杆→搭设水平杆(设置抛撑) →搭设剪刀撑、斜杆和连墙杆铺设脚手架→搭设脚杆和栏杆→搭设安全防护措施→验收。2、因中路第四进北面靠近街道，搭设脚手架时要考虑街道通行情况和安全问题。本项目部经过实地考察决定采纳里外双排脚手架，这样可以里外脚手架拉结，外侧不用使用抛撑而影响街道通行。外侧脚手架安全密目网全封闭，附示意图。3、操作要点：（1）主要搭设参数：立杆间距 950，横距 1050，步距 930，拉描间距二步三跨，点面积<27㎡，梅花形布置，脚手距墙250mm。（2）因考虑靠近道前街，在沿街安全网加密。铺竹笆，确保无垃圾掉落至街面。（3）搭设场地应平整、夯实并设置排水措施。（4）立杆底部直接落在通长木垫板上，木垫板长度不小于 2 跨度，厚度不宜小于 50mm，或铁板底座上。（5）主接头必须采纳对接扣件连接，底部立杆必须采纳不同长度的钢管，立杆的连接必须交错布置，相邻立杆的连接不应在同一高度，其错开距离不得小于 500mm，并不得在同一步内。各接头中心至主节点的距离不宜大于步距的 1/3，立杆顶部应高出女儿墙 1.5m。脚手架必须设置纵、横向扫地杆，纵向扫地杆应采纳直角扣件固定在距底座上皮不大于200mm 处得立杆上，横向扫地杆亦应采纳直角扣件固定在紧靠纵向扫地杆下方的立杆上。（6）开始搭设立杆时，应每隔 6 跨度设置一根抛撑，直接连墙件安装稳定后，方可根据情况拆除。（7）搭设水平杆按步距离要求设置，接头管应采纳对接扣件连接。内外两根纵向水平杆的接头不应在同步跨内，上下二个相邻接头应错开一跨，其错开水平距离不应小于 500mm，各接头中心距立杆距离应小于跨距 1/3.当采纳搭设时搭设长度不应小于 1000mm。不小于二个旋转扣件固定，其固定间距不应小于 400mm。相邻扣件中心至杆端距离不应小于150mm，纵向水平杆与立杆相交处必须用直角扣件与立杆固定，脚手架的同一步纵向水平杆必须四周转通。（8）当搭至有连墙件的构造时,在搭设完该处的立杆,纵向水平杆、横向水平杆后、应立即设置连墙件，按间距要求设置拉锚，做到层层设置。用...
