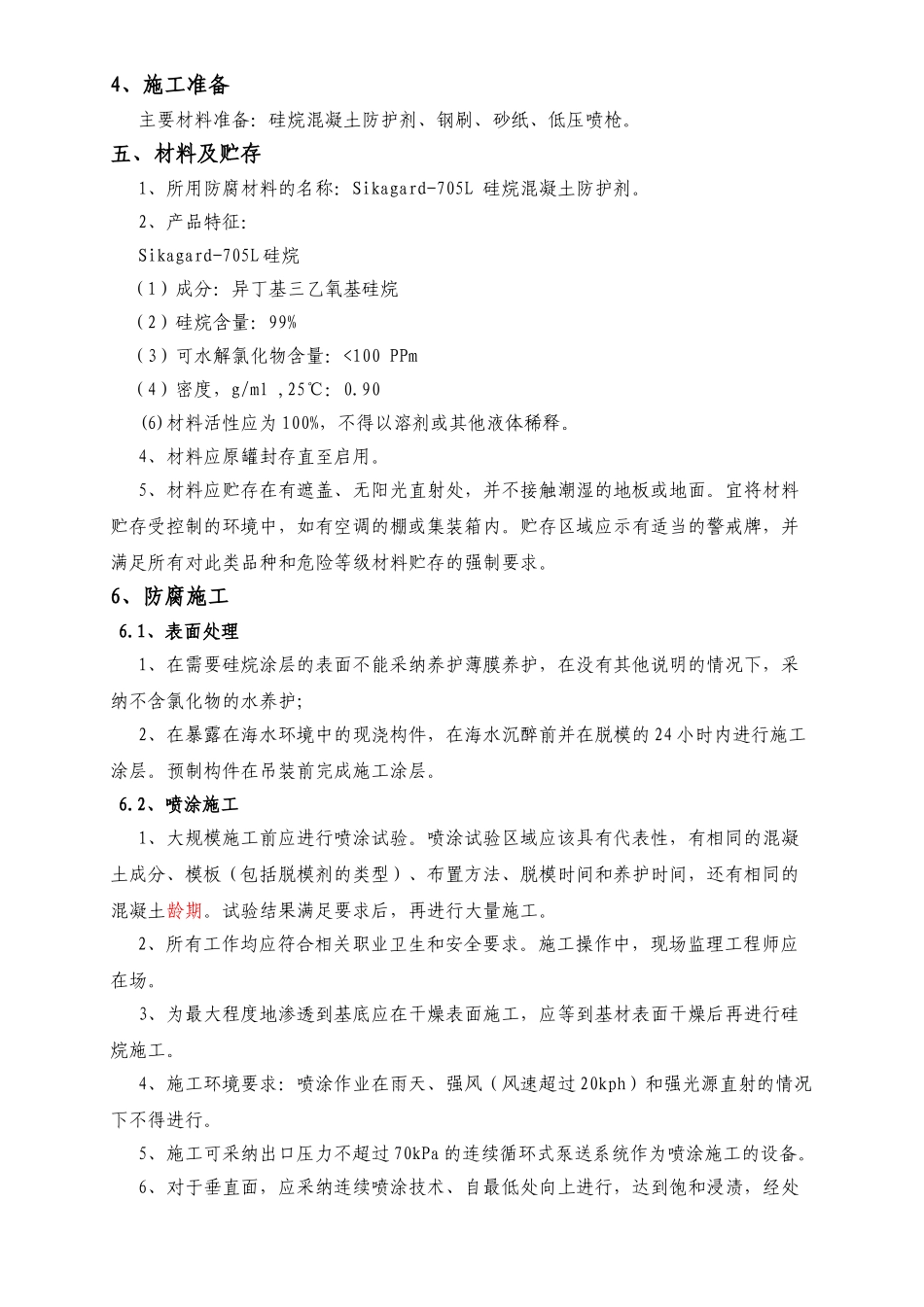

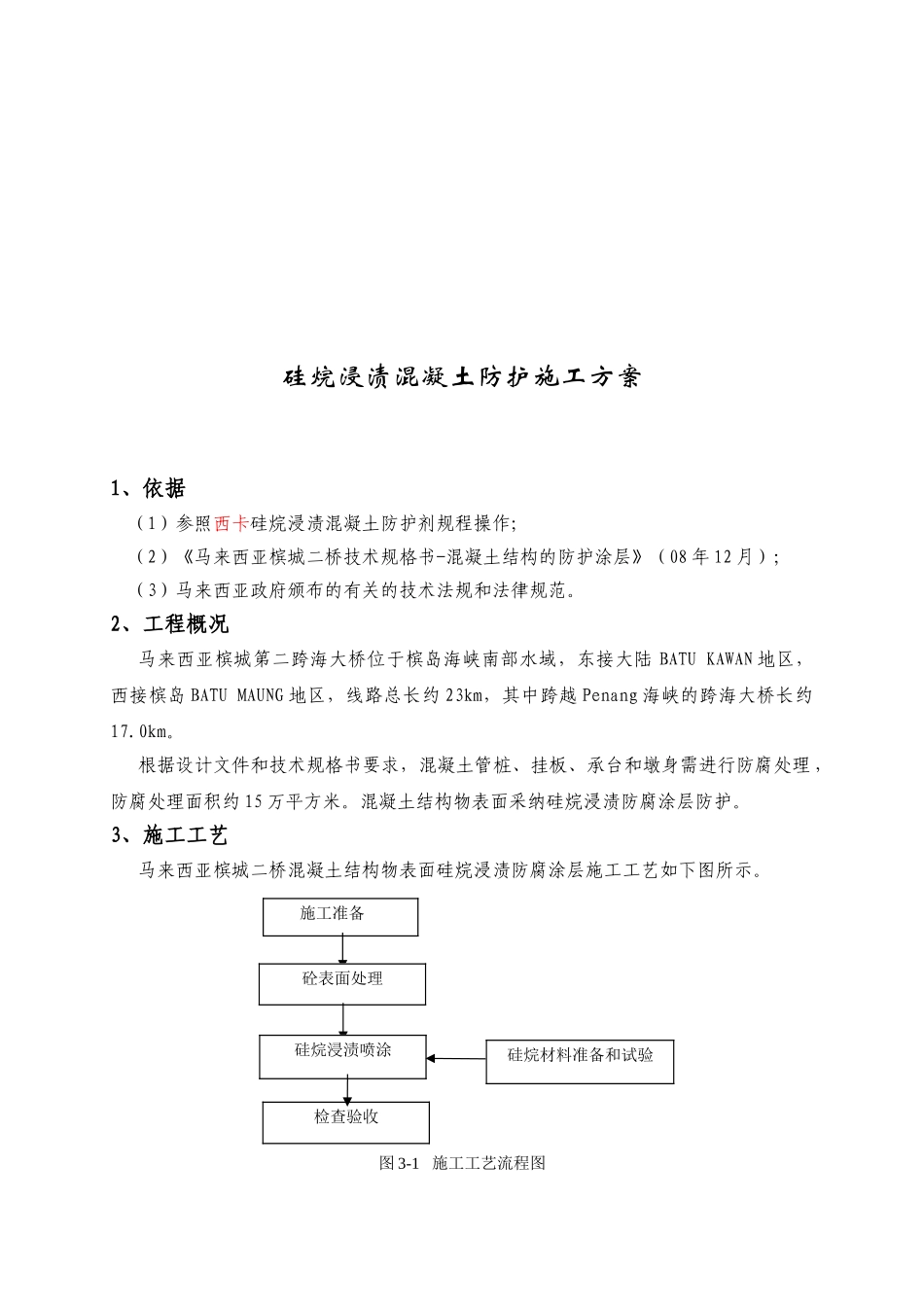

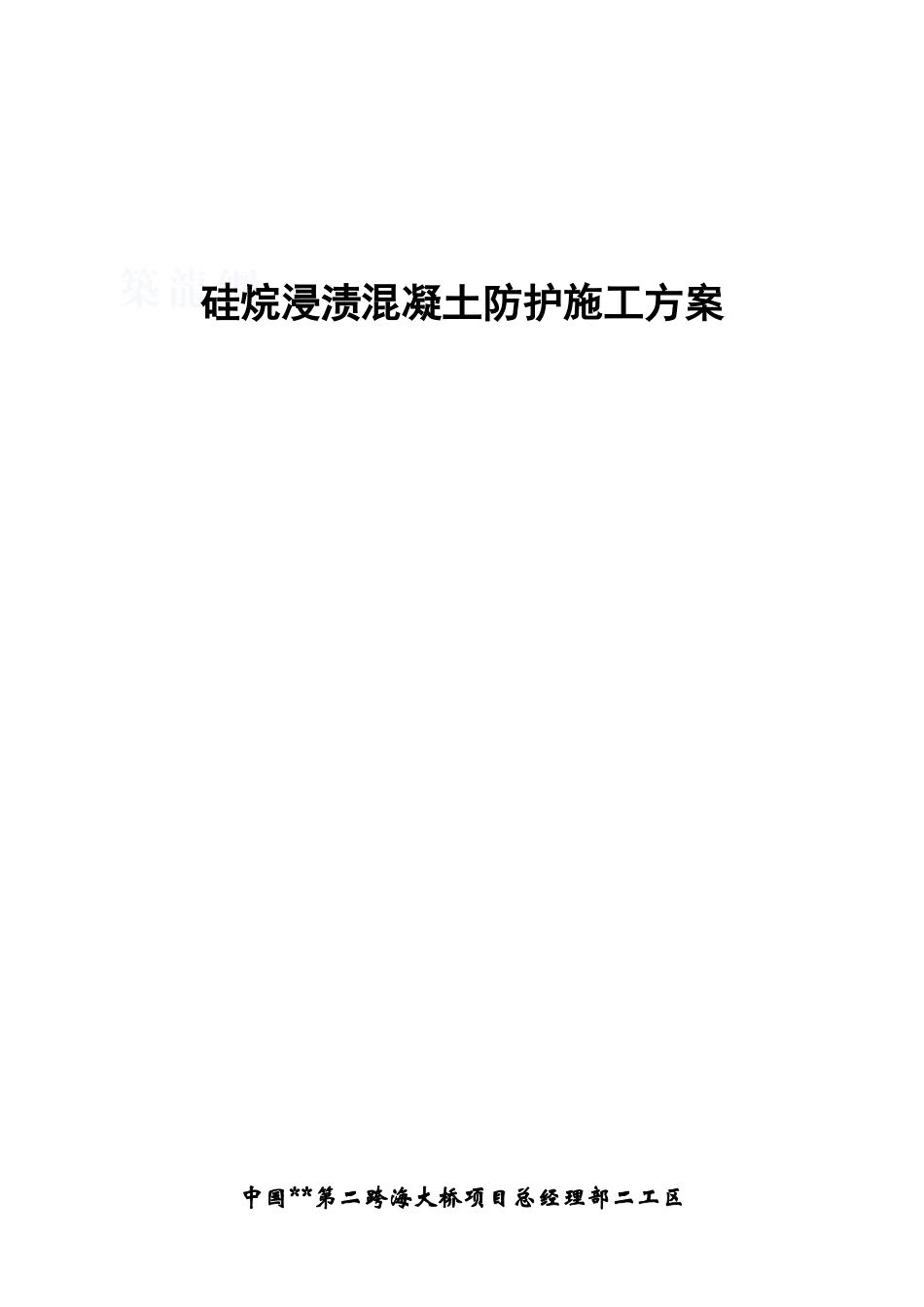

硅烷浸渍混凝土防护施工方案中国**第二跨海大桥项目总经理部二工区 硅烷浸渍混凝土防护施工方案1、依据（1）参照西卡硅烷浸渍混凝土防护剂规程操作；（2）《马来西亚槟城二桥技术规格书-混凝土结构的防护涂层》（08 年 12 月）； （3）马来西亚政府颁布的有关的技术法规和法律规范。2、工程概况马来西亚槟城第二跨海大桥位于槟岛海峡南部水域，东接大陆 BATU KAWAN 地区，西接槟岛 BATU MAUNG 地区，线路总长约 23km，其中跨越 Penang 海峡的跨海大桥长约17.0km。根据设计文件和技术规格书要求，混凝土管桩、挂板、承台和墩身需进行防腐处理 ，防腐处理面积约 15 万平方米。混凝土结构物表面采纳硅烷浸渍防腐涂层防护。3、施工工艺 马来西亚槟城二桥混凝土结构物表面硅烷浸渍防腐涂层施工工艺如下图所示。 图 3-1 施工工艺流程图 施工准备检查验收砼表面处理硅烷浸渍喷涂硅烷材料准备和试验4、施工准备主要材料准备：硅烷混凝土防护剂、钢刷、砂纸、低压喷枪。五、材料及贮存 1、所用防腐材料的名称：Sikagard-705L 硅烷混凝土防护剂。2、产品特征：Sikagard-705L 硅烷（1）成分：异丁基三乙氧基硅烷（2）硅烷含量：99%（3）可水解氯化物含量：<100 PPm（4）密度，g/ml ,25℃：0.90(6)材料活性应为 100%，不得以溶剂或其他液体稀释。4、材料应原罐封存直至启用。5、材料应贮存在有遮盖、无阳光直射处，并不接触潮湿的地板或地面。宜将材料贮存受控制的环境中，如有空调的棚或集装箱内。贮存区域应示有适当的警戒牌，并满足所有对此类品种和危险等级材料贮存的强制要求。6、防腐施工6.1、表面处理1、在需要硅烷涂层的表面不能采纳养护薄膜养护，在没有其他说明的情况下，采纳不含氯化物的水养护；2、在暴露在海水环境中的现浇构件，在海水沉醉前并在脱模的 24 小时内进行施工涂层。预制构件在吊装前完成施工涂层。6.2、喷涂施工1、大规模施工前应进行喷涂试验。喷涂试验区域应该具有代表性，有相同的混凝土成分、模板（包括脱模剂的类型）、布置方法、脱模时间和养护时间，还有相同的混凝土龄期。试验结果满足要求后，再进行大量施工。2、所有工作均应符合相关职业卫生和安全要求。施工操作中，现场监理工程师应在场。3、为最大程度地渗透到基底应在干燥表面施工，应等到基材表面干燥后再进行硅烷施工。4、施工环境要求：喷涂作业在雨天、强风（风速超过 20kph）和强光源直射的情况下不得进行。5、施工可采纳出口压...
