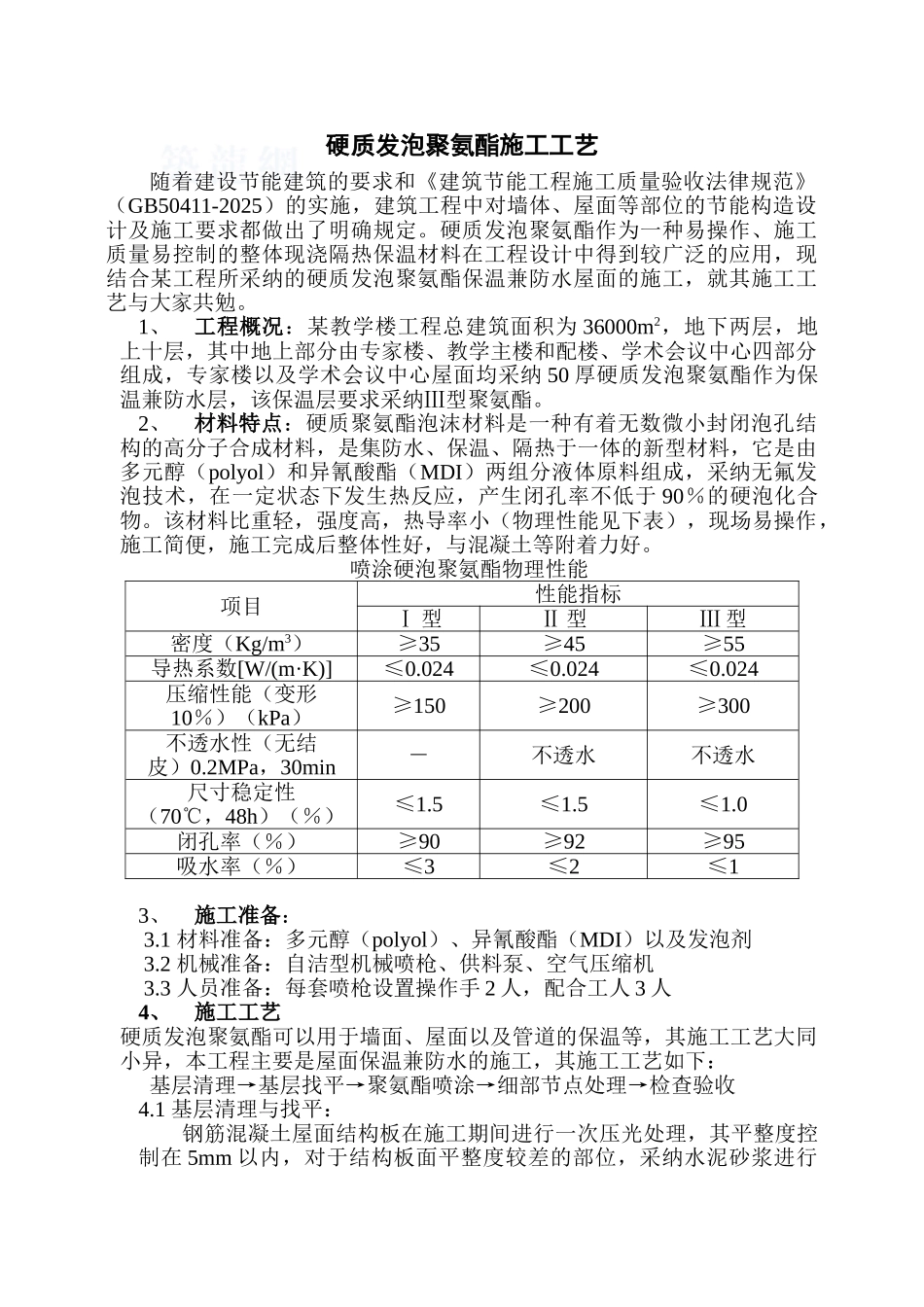

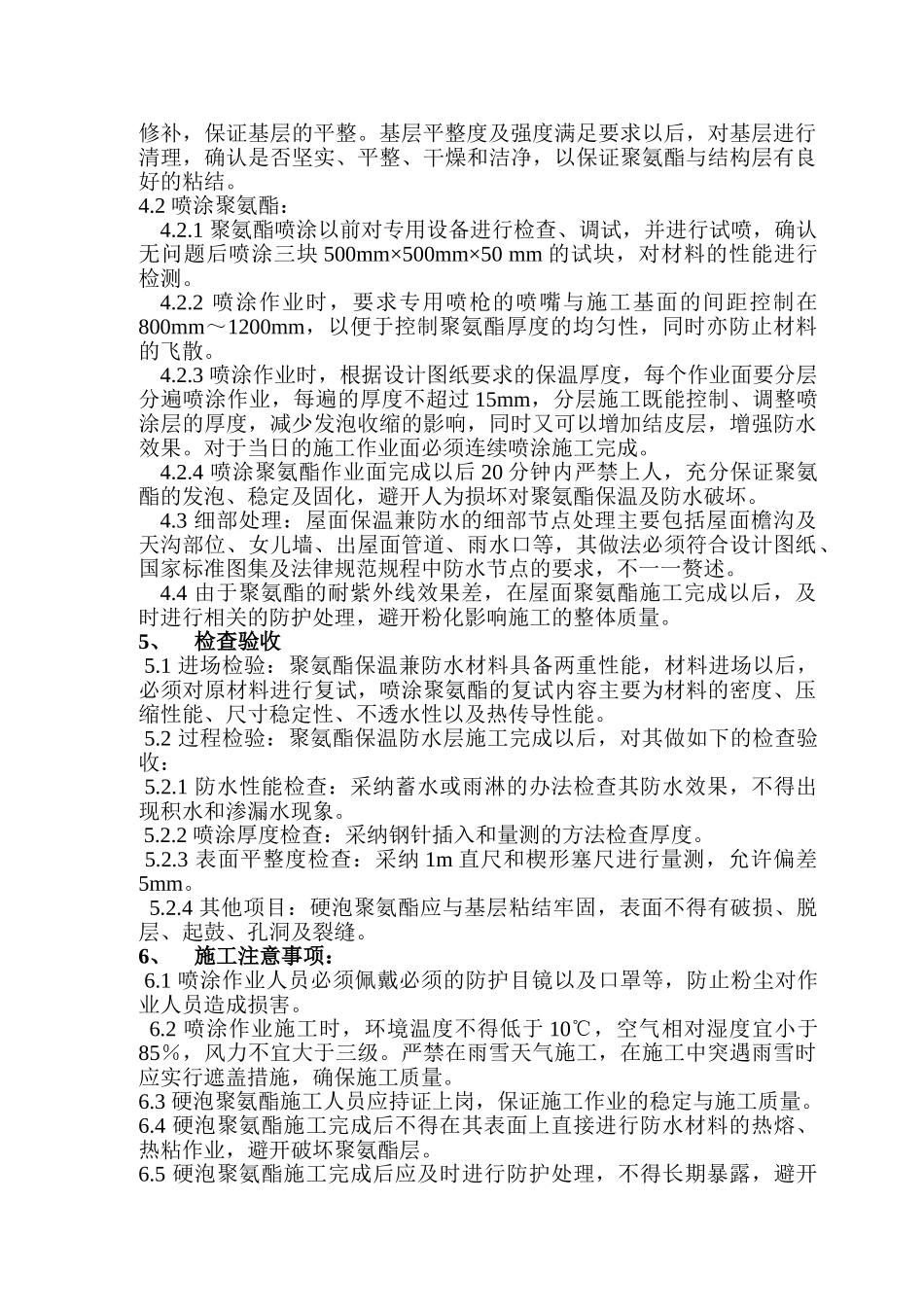

硬质发泡聚氨酯施工工艺随着建设节能建筑的要求和《建筑节能工程施工质量验收法律规范》（GB50411-2025）的实施，建筑工程中对墙体、屋面等部位的节能构造设计及施工要求都做出了明确规定。硬质发泡聚氨酯作为一种易操作、施工质量易控制的整体现浇隔热保温材料在工程设计中得到较广泛的应用，现结合某工程所采纳的硬质发泡聚氨酯保温兼防水屋面的施工，就其施工工艺与大家共勉。1、工程概况：某教学楼工程总建筑面积为 36000m2，地下两层，地上十层，其中地上部分由专家楼、教学主楼和配楼、学术会议中心四部分组成，专家楼以及学术会议中心屋面均采纳 50 厚硬质发泡聚氨酯作为保温兼防水层，该保温层要求采纳Ⅲ型聚氨酯。2、材料特点：硬质聚氨酯泡沫材料是一种有着无数微小封闭泡孔结构的高分子合成材料，是集防水、保温、隔热于一体的新型材料，它是由多元醇（polyol）和异氰酸酯（MDI）两组分液体原料组成，采纳无氟发泡技术，在一定状态下发生热反应，产生闭孔率不低于 90％的硬泡化合物。该材料比重轻，强度高，热导率小（物理性能见下表），现场易操作，施工简便，施工完成后整体性好，与混凝土等附着力好。喷涂硬泡聚氨酯物理性能项目性能指标Ⅰ 型Ⅱ 型Ⅲ 型密度（Kg/m3）≥35≥45≥55导热系数[W/(m·K)]≤0.024≤0.024≤0.024压缩性能（变形10％）（kPa）≥150≥200≥300不透水性（无结皮）0.2MPa，30min－不透水不透水尺寸稳定性（70℃，48h）（％）≤1.5≤1.5≤1.0闭孔率（％）≥90≥92≥95吸水率（％）≤3≤2≤13、施工准备： 3.1 材料准备：多元醇（polyol）、异氰酸酯（MDI）以及发泡剂 3.2 机械准备：自洁型机械喷枪、供料泵、空气压缩机 3.3 人员准备：每套喷枪设置操作手 2 人，配合工人 3 人4、施工工艺硬质发泡聚氨酯可以用于墙面、屋面以及管道的保温等，其施工工艺大同小异，本工程主要是屋面保温兼防水的施工，其施工工艺如下： 基层清理→基层找平→聚氨酯喷涂→细部节点处理→检查验收4.1 基层清理与找平：钢筋混凝土屋面结构板在施工期间进行一次压光处理，其平整度控制在 5mm 以内，对于结构板面平整度较差的部位，采纳水泥砂浆进行修补，保证基层的平整。基层平整度及强度满足要求以后，对基层进行清理，确认是否坚实、平整、干燥和洁净，以保证聚氨酯与结构层有良好的粘结。4.2 喷涂聚氨酯：4.2.1 聚氨酯喷涂以前对专用设备进行检查、调试，并进行试喷，确认无问题后喷涂三块 500mm×500mm...
