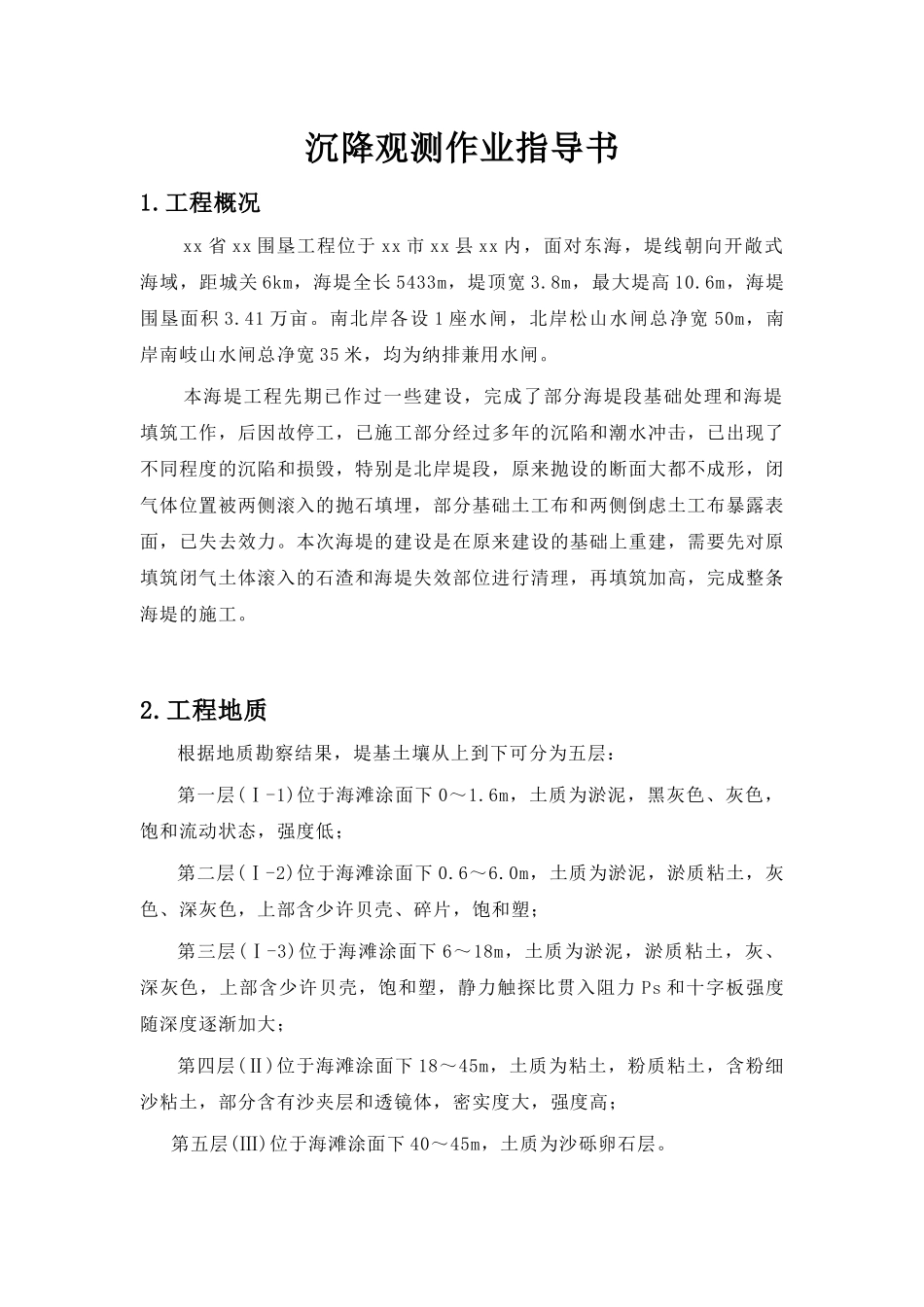

沉降观测作业指导书1.工程概况 xx 省 xx 围垦工程位于 xx 市 xx 县 xx 内，面对东海，堤线朝向开敞式海域，距城关 6km，海堤全长 5433m，堤顶宽 3.8m，最大堤高 10.6m，海堤围垦面积 3.41 万亩。南北岸各设 1 座水闸，北岸松山水闸总净宽 50m，南岸南岐山水闸总净宽 35 米，均为纳排兼用水闸。 本海堤工程先期已作过一些建设，完成了部分海堤段基础处理和海堤填筑工作，后因故停工，已施工部分经过多年的沉陷和潮水冲击，已出现了不同程度的沉陷和损毁，特别是北岸堤段，原来抛设的断面大都不成形，闭气体位置被两侧滚入的抛石填埋，部分基础土工布和两侧倒虑土工布暴露表面，已失去效力。本次海堤的建设是在原来建设的基础上重建，需要先对原填筑闭气土体滚入的石渣和海堤失效部位进行清理，再填筑加高，完成整条海堤的施工。2.工程地质根据地质勘察结果，堤基土壤从上到下可分为五层：第一层(Ⅰ-1)位于海滩涂面下 0～1.6m，土质为淤泥，黑灰色、灰色，饱和流动状态，强度低；第二层(Ⅰ-2)位于海滩涂面下 0.6～6.0m，土质为淤泥，淤质粘土，灰色、深灰色，上部含少许贝壳、碎片，饱和塑；第三层(Ⅰ-3)位于海滩涂面下 6～18m，土质为淤泥，淤质粘土，灰、深灰色，上部含少许贝壳，饱和塑，静力触探比贯入阻力 Ps 和十字板强度随深度逐渐加大；第四层(Ⅱ)位于海滩涂面下 18～45m，土质为粘土，粉质粘土，含粉细沙粘土，部分含有沙夹层和透镜体，密实度大，强度高； 第五层(Ⅲ)位于海滩涂面下 40～45m，土质为沙砾卵石层。 从该地质情况来看，表层 6m 以内淤泥层受加载引起沉降、位移的变化量比较大，须在施工中注意沉降观测，掌握基本的数据来指导施工。3.工程沉降观测 本工程地基情况复杂，为了给施工提供可靠的科学依据，须以现场沉降观测分析结果对地基变形、固结情况进行动态掌握，以控制和指导工程施工，主要内容为地表沉降观测。 3.1 沉降观测内容和布置 详细沉降观测断面布置及项目布置见表 3.1，具体见沉降观测断面布置图（以下简称布置图）。共布置 59 个测点，测试仪器采纳地表沉降板和水准仪。表 3.1 xxxx 围垦工程北岸施工区沉降观测断面布置及项目布置序号建筑物断面桩号断面类型监测内容及数量备注1xxxx 围垦工程0+300沉降观测断面地表沉降板 2 块老堤20+500沉降观测断面地表沉降板 2 块老堤30+650沉降观测断面地表沉降板 5 块新堤40+750沉降观测断面地表沉降板 5 块新堤50+900...
