移动钢平台计算书

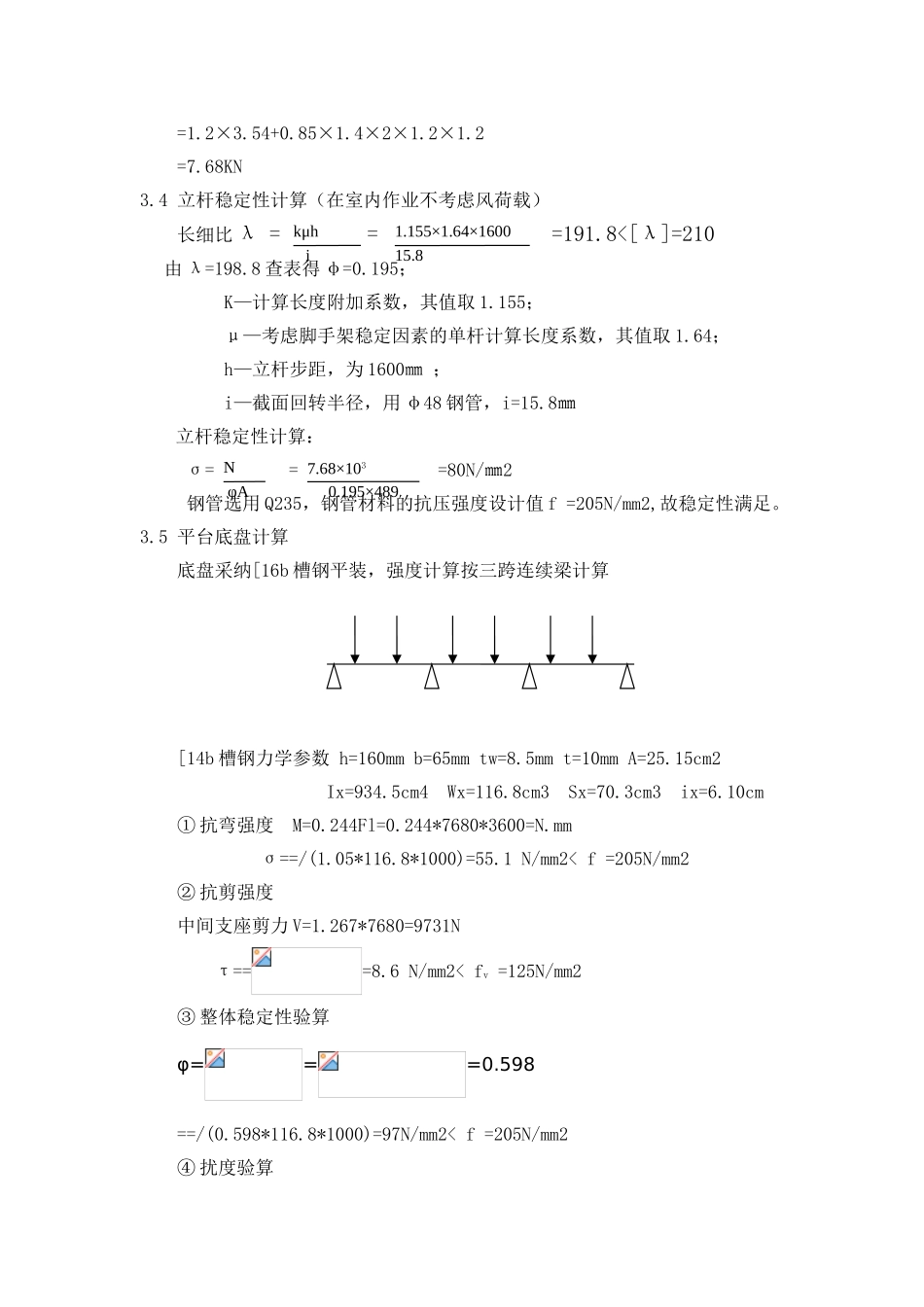

移动钢平台考虑平台安全围护的高度对施工的影响。安全围护的高度低于高空障碍物的高度。移动平台搭设高度为 25.8m，平台高度与底盘短边长的比不大于 2.5。水平尺寸为 10.8m×10.8m。1 移动平台结构设计高架移动平台底盘以结构[16b 槽钢平装（焊接），底盘以上部分采纳建筑脚手管搭设立管纵横间距 1.2m，步距 1.6m。平台采纳操作面满铺 3cm 木跳板，跳板下部均匀加密 2 根横杆。采纳[10 槽钢轨道滑移，滚轮采纳 Ø150 钢制滚轮。按滑移方向每 3 排立杆布置一排。平台搭设前，机库内土方回填需碾压密实，地坪施工至 C15 混凝土垫层。2 移动平台安全设施设置 高架移动平台要设计供人员上下的爬梯、操作面四周安装 1.2 米高的安全维护网、沿爬梯向上每 2 米设置一平网。3 验算脚手架按满堂脚手法律规范 JGJ130--2001 进行垂直方向稳定性验算。3.1 恒载Ø48×3.5 钢管以 38.4N/m 计算，扣件以 13.2N/m 计算，30mm 厚铺板以0.3kN/m2 计算。每个钢管承重① 立杆重量 NGK1=38.4×25.8/1000=0.99KN② 纵横向水平横杆 NGK2=2×38.4×1.2×17/1000=1.57KN③ 扣件自重 每步距 2 个扣件 NGK3=2×13.2×17/1000=0.45KN④ 铺板重量 NGK3=0.3×1.2×1.2=0.43 KN⑤ 铺板下水平支撑钢管 NGK3=2×38.4×1.2/1000=0.1 KN合计 NGK3=0.99+1.57+0.45+0.43+0.1=3.54KN3.2 活载：按设计活荷载 2kN/m23.3 立杆轴向力设计值 N 的计算：N =γ∑NGK＋0.85×γ∑NQK=1.2×3.54+0.85×1.4×2×1.2×1.2=7.68KN3.4 立杆稳定性计算（在室内作业不考虑风荷载）长细比 λ = = =191.8<[λ]=210由 λ=198.8 查表得 φ=0.195；K—计算长度附加系数，其值取 1.155；μ—考虑脚手架稳定因素的单杆计算长度系数，其值取 1.64；h—立杆步距，为 1600㎜ ；i—截面回转半径，用 φ48 钢管，i=15.8㎜立杆稳定性计算：σ= = =80N/㎜2 钢管选用 Q235，钢管材料的抗压强度设计值 f =205N/mm2,故稳定性满足。3.5 平台底盘计算底盘采纳[16b 槽钢平装，强度计算按三跨连续梁计算[14b 槽钢力学参数 h=160mm b=65mm tw=8.5mm t=10mm A=25.15cm2 Ix=934.5cm4 Wx=116.8cm3 Sx=70.3cm3 ix=6.10cm① 抗弯强度 M=0.244Fl=0.244*7680*3600=N.mm σ==/(1.05*116.8*1000)=55.1 N/mm2< f =205N/mm2② 抗剪强度中间支座剪力 V=1.267*7680=9731N τ===8.6 N/mm2< fv =125N/mm2③ 整体稳定性验算φ===0.598==...
