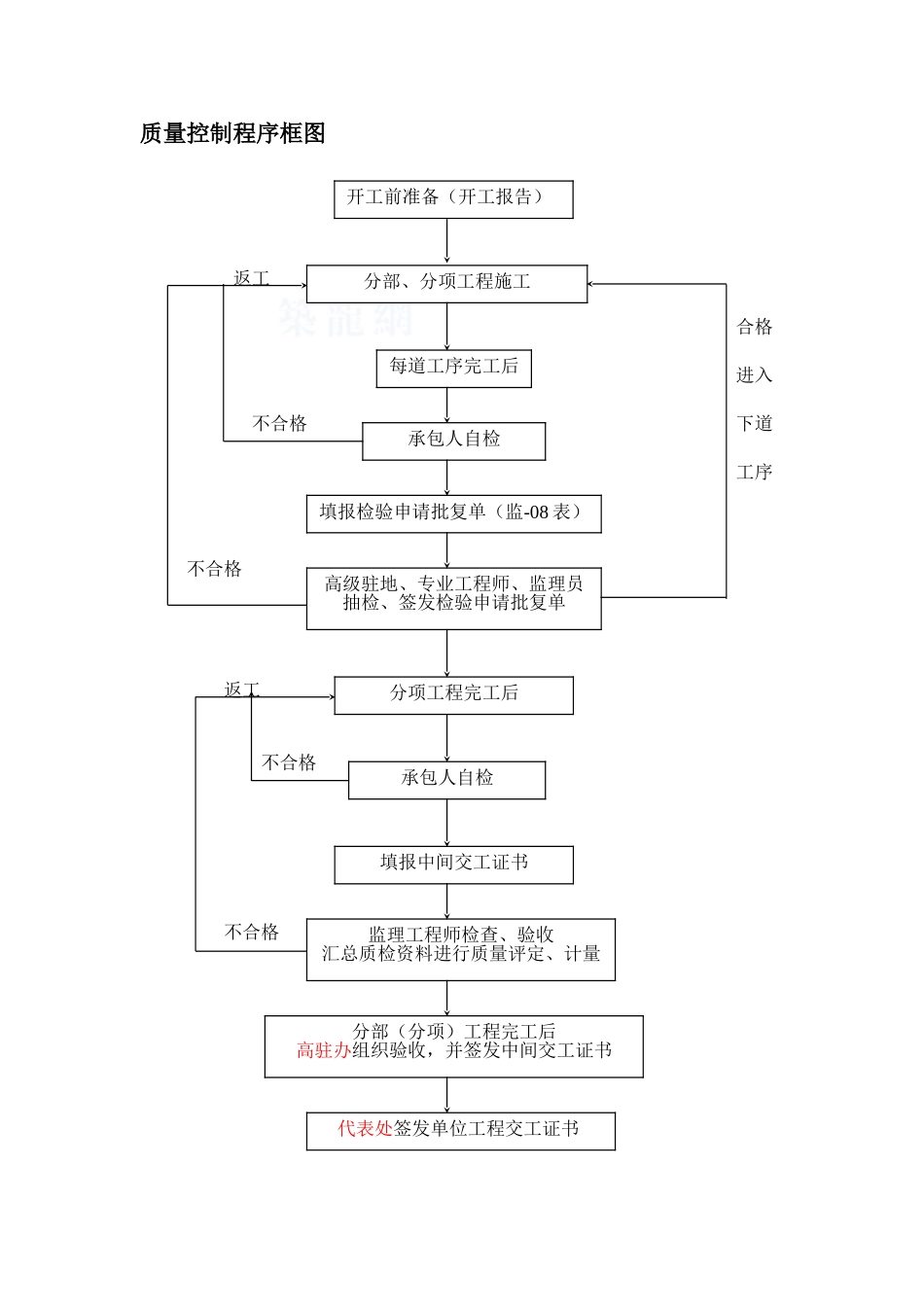

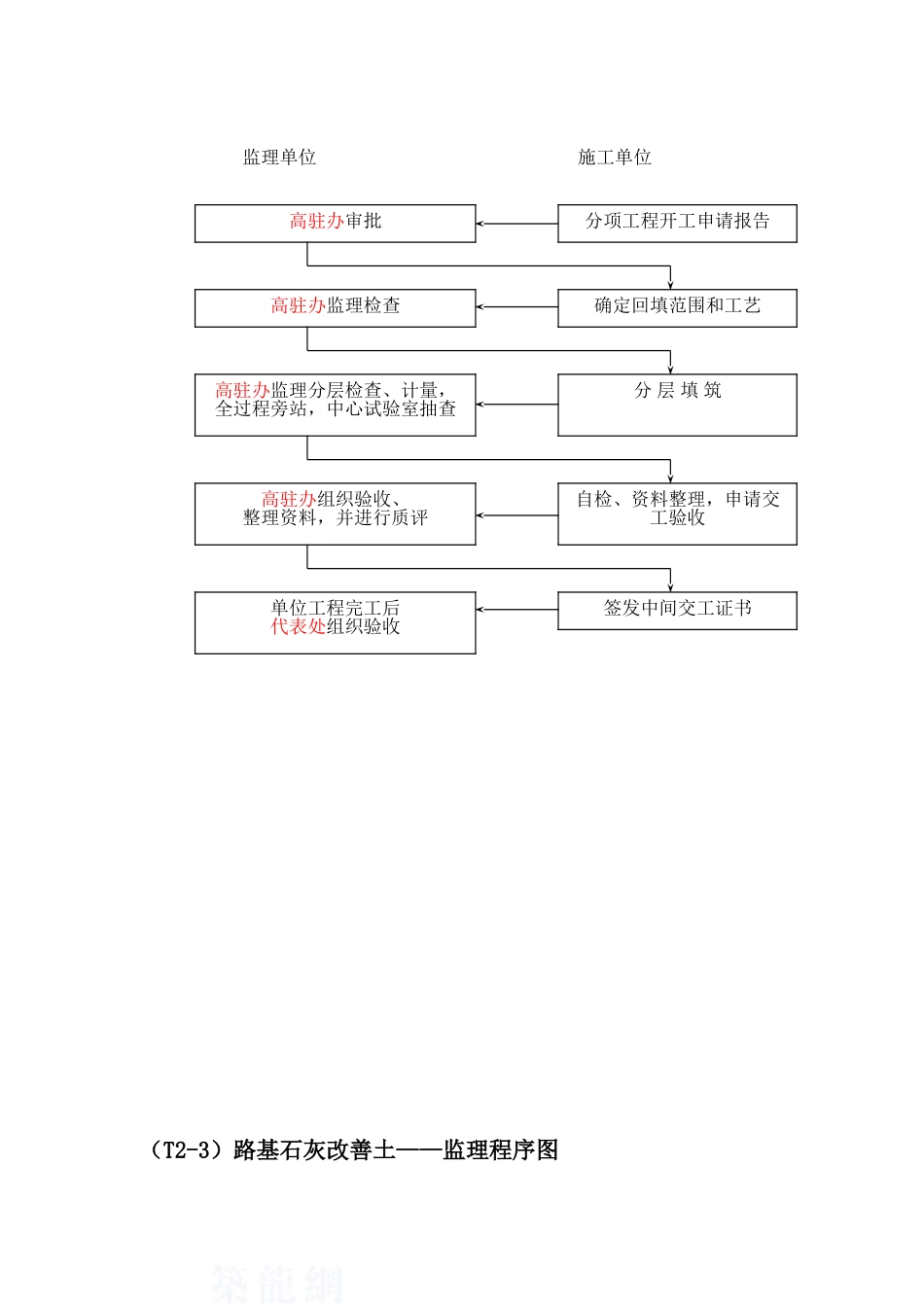

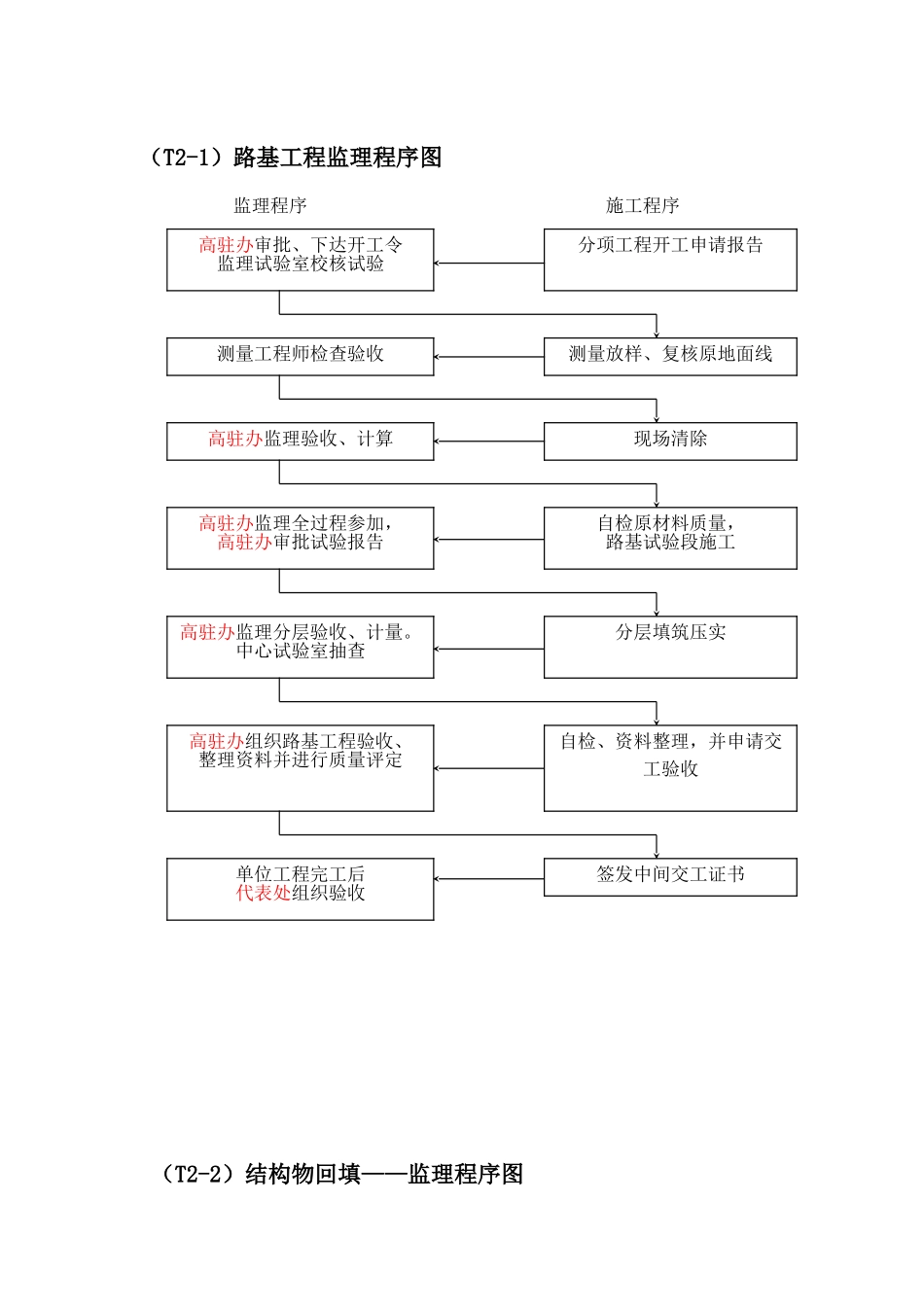

质量控制程序框图 返工 合格 进入 不合格 下道 工序 不合格 返工 不合格 不合格 开工前准备（开工报告）分部、分项工程施工每道工序完工后承包人自检填报检验申请批复单（监-08 表）高级驻地、专业工程师、监理员抽检、签发检验申请批复单分项工程完工后承包人自检填报中间交工证书监理工程师检查、验收汇总质检资料进行质量评定、计量分部（分项）工程完工后高驻办组织验收，并签发中间交工证书代表处签发单位工程交工证书（T2-1）路基工程监理程序图 监理程序 施工程序 （T2-2）结构物回填——监理程序图高驻办审批、下达开工令监理试验室校核试验分项工程开工申请报告测量工程师检查验收测量放样、复核原地面线高驻办监理验收、计算现场清除高驻办监理全过程参加，高驻办审批试验报告自检原材料质量，路基试验段施工高驻办监理分层验收、计量。中心试验室抽查分层填筑压实高驻办组织路基工程验收、整理资料并进行质量评定自检、资料整理，并申请交工验收单位工程完工后代表处组织验收签发中间交工证书 监理单位 施工单位（T2-3）路基石灰改善土——监理程序图高驻办审批分项工程开工申请报告高驻办监理检查确定回填范围和工艺分 层 填 筑高驻办监理分层检查、计量，全过程旁站，中心试验室抽查高驻办组织验收、整理资料，并进行质评自检、资料整理，申请交工验收单位工程完工后代表处组织验收签发中间交工证书 监理单位 施工单位 （T3-1）石灰稳定土底基层——监理程序图 监理单位 施工单位高驻办监理检查开工前准备高驻办监理审批分项工程开工报告高驻办监理全过程参加试验段铺筑测量工程师检查测量放样高驻办监理检查，全过程旁站备 料高驻办监理检查，全过程旁站高驻办监理检查，全过程旁站拌和、摊铺压实、整型高驻办组织验收、整理材料，并进行质评自检、资料整理、填报交工验收申请单单位工程完工后代表处组织验收签发中间交工证书(T3-2)水泥稳定碎石基层——监理程序图 监理单位 施工单位高驻办监理检查开工前的准备高驻办办审批试验段的准备、开工报告高驻办监理全过程参加试验段铺筑代表处审批试验总结报告、申请正式开工测量工程师检查测 量 放 样高驻办监理检查，全过程旁站备 料高驻办监理检查，全过程旁站拌和、摊铺高驻办监理检查，全过程旁站压 实 整 型高驻办组织验收、整理资料，并进行质评自检、资料整理，填报交工验收申请单代表处组织验收签发中间交工证书高驻办监理检查开工前机械、材...
