空心薄壁墩翻模施工技术

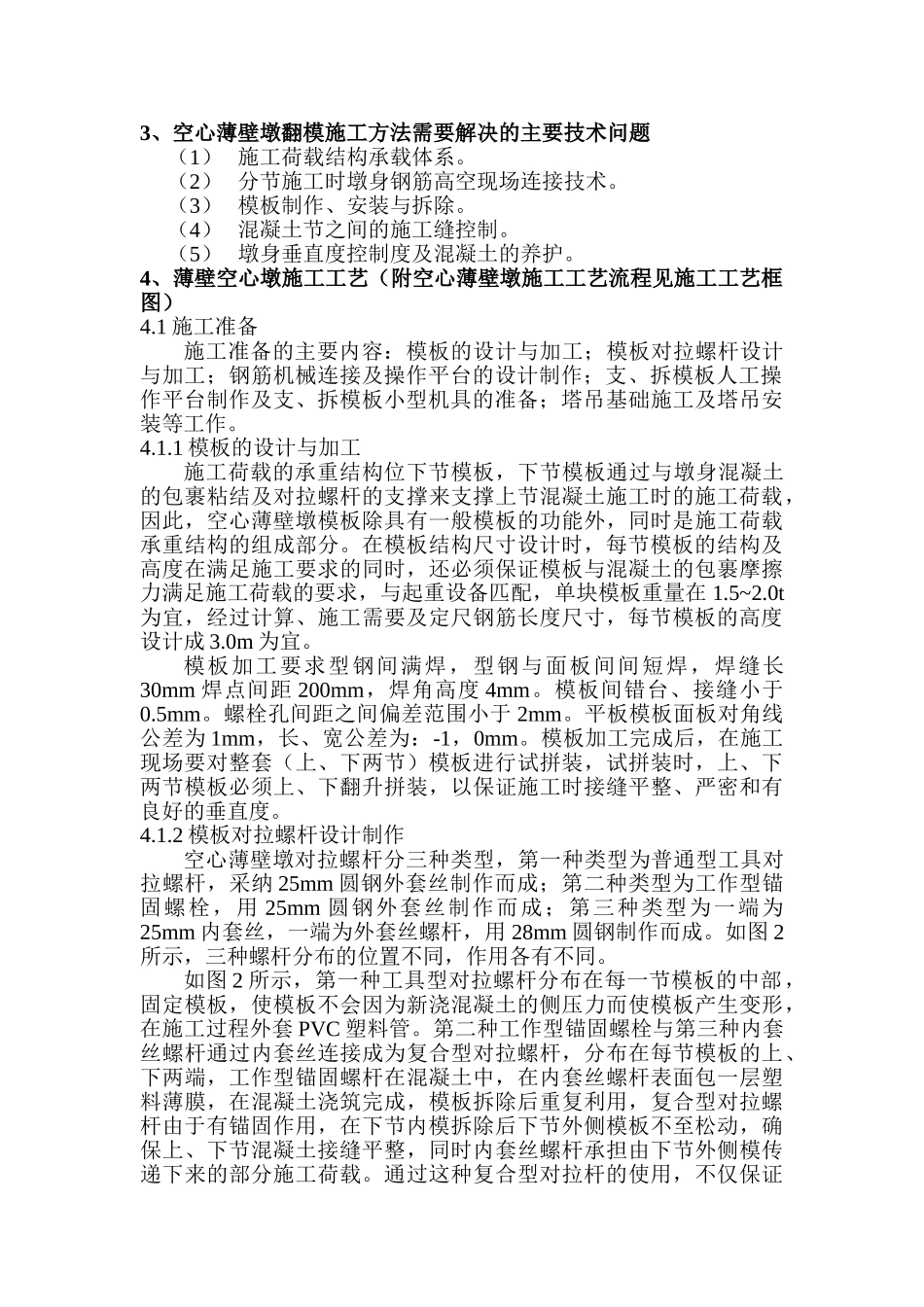

封侯沟大桥 14#墩墩身施工方案一、工程概况封侯沟大桥位于永寿县城东约两公里处，是西部开发省际公路通道银川至武汉线陕西境内陕甘界至永寿段公路上的控制工程之一。该桥起点桩号为 S4k134+486.50，终点桩号为 S4k135+424.50，桥梁全长 938.00 米，最大桥高 134 米。主桥为 75+3*140+75 米预应力混凝土刚构—连续组合梁，引桥位于起点(长武)岸为三联 4*30 米预应力混凝土连续箱梁。结构形式：14#墩墩身高度为 111 米，单幅墩身为双墩矩形空心薄壁结构，横桥向宽度均为 6.5 米，顺桥向宽度均为 3.0 米，两墩净间距为 4.0 米。双幅两墩间距为 6.75 米，纵桥向单幅两墩之间和墩内分别设横隔板，一级为 37 米处，二级为 74 米处，高度均为 1 米，墩身为单室结构，顺桥向壁厚度：2 米~8 米高度厚度为 1.6 米直线变化到 1.1 米，8 米~106 米以上高度为 1.1 米，106 米~110 米高度厚度为 1.1 米直线变化到 1.6 米；横桥向壁厚与顺桥向变化的断面相同，只是厚度由 1.2 米~0.7 米。墩身内四个角设倒角，尺寸为 0.3 米×0.3米，墩身底部 2.0 米与顶部 1.0 米高度范围为实心断面。墩身为 C40钢筋砼结构，墩顶与箱梁为刚性连接。二、施工方法1、 总体施工方案墩身采纳翻模法施工，每次浇筑高度为 4.5 米。横隔板采纳托架施工。现场配一台 50t·m 塔吊作材料运输及立模之用，施工人员使用塔吊爬梯上下，砼采纳 HTB-60 型拖泵泵送。集中拌和砼，使用砼运输车运到墩位处。2、空心薄壁墩翻模施工原理空心薄壁墩翻模施工系自承法施工体系，空心薄壁墩墩身较高，无法进行一模到顶施工法，混凝土浇筑需分节进行，利用已浇筑完的下节混凝土墩身及模板承受上一节混凝土的施工荷载，模板循环施工直至墩顶标高，然后进行盖梁施工见图一。3、空心薄壁墩翻模施工方法需要解决的主要技术问题（1） 施工荷载结构承载体系。（2） 分节施工时墩身钢筋高空现场连接技术。（3） 模板制作、安装与拆除。（4） 混凝土节之间的施工缝控制。（5） 墩身垂直度控制度及混凝土的养护。4、薄壁空心墩施工工艺（附空心薄壁墩施工工艺流程见施工工艺框图）4.1 施工准备施工准备的主要内容：模板的设计与加工；模板对拉螺杆设计与加工；钢筋机械连接及操作平台的设计制作；支、拆模板人工操作平台制作及支、拆模板小型机具的准备；塔吊基础施工及塔吊安装等工作。4.1.1 模板的设计与加工施工荷载的承重结构位下节模板，下...
