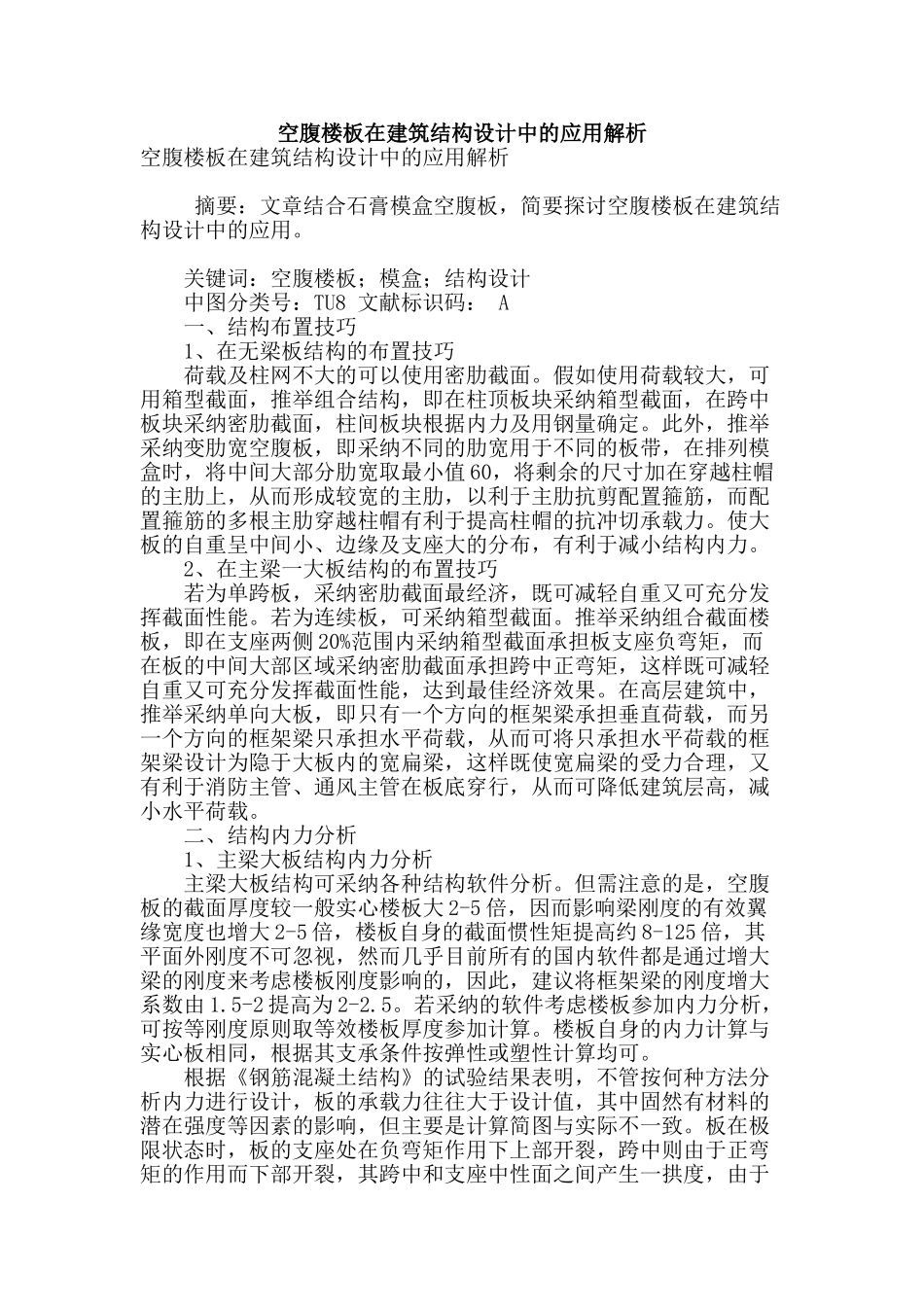

空腹楼板在建筑结构设计中的应用解析空腹楼板在建筑结构设计中的应用解析 摘要：文章结合石膏模盒空腹板，简要探讨空腹楼板在建筑结构设计中的应用。 关键词：空腹楼板；模盒；结构设计 中图分类号：TU8 文献标识码： A 一、结构布置技巧 1、在无梁板结构的布置技巧 荷载及柱网不大的可以使用密肋截面。假如使用荷载较大，可用箱型截面，推举组合结构，即在柱顶板块采纳箱型截面，在跨中板块采纳密肋截面，柱间板块根据内力及用钢量确定。此外，推举采纳变肋宽空腹板，即采纳不同的肋宽用于不同的板带，在排列模盒时，将中间大部分肋宽取最小值 60，将剩余的尺寸加在穿越柱帽的主肋上，从而形成较宽的主肋，以利于主肋抗剪配置箍筋，而配置箍筋的多根主肋穿越柱帽有利于提高柱帽的抗冲切承载力。使大板的自重呈中间小、边缘及支座大的分布，有利于减小结构内力。 2、在主梁一大板结构的布置技巧 若为单跨板，采纳密肋截面最经济，既可减轻自重又可充分发挥截面性能。若为连续板，可采纳箱型截面。推举采纳组合截面楼板，即在支座两侧 20%范围内采纳箱型截面承担板支座负弯矩，而在板的中间大部区域采纳密肋截面承担跨中正弯矩，这样既可减轻自重又可充分发挥截面性能，达到最佳经济效果。在高层建筑中，推举采纳单向大板，即只有一个方向的框架梁承担垂直荷载，而另一个方向的框架梁只承担水平荷载，从而可将只承担水平荷载的框架梁设计为隐于大板内的宽扁梁，这样既使宽扁梁的受力合理，又有利于消防主管、通风主管在板底穿行，从而可降低建筑层高，减小水平荷载。 二、结构内力分析 1、主梁大板结构内力分析 主梁大板结构可采纳各种结构软件分析。但需注意的是，空腹板的截面厚度较一般实心楼板大 2-5 倍，因而影响梁刚度的有效翼缘宽度也增大 2-5 倍，楼板自身的截面惯性矩提高约 8-125 倍，其平面外刚度不可忽视，然而几乎目前所有的国内软件都是通过增大梁的刚度来考虑楼板刚度影响的，因此，建议将框架梁的刚度增大系数由 1.5-2 提高为 2-2.5。若采纳的软件考虑楼板参加内力分析，可按等刚度原则取等效楼板厚度参加计算。楼板自身的内力计算与实心板相同，根据其支承条件按弹性或塑性计算均可。 根据《钢筋混凝土结构》的试验结果表明，不管按何种方法分析内力进行设计，板的承载力往往大于设计值，其中固然有材料的潜在强度等因素的影响，但主要是计算简图与实际不一致。板在极限状态时，板的支座处在负弯矩作用下...
