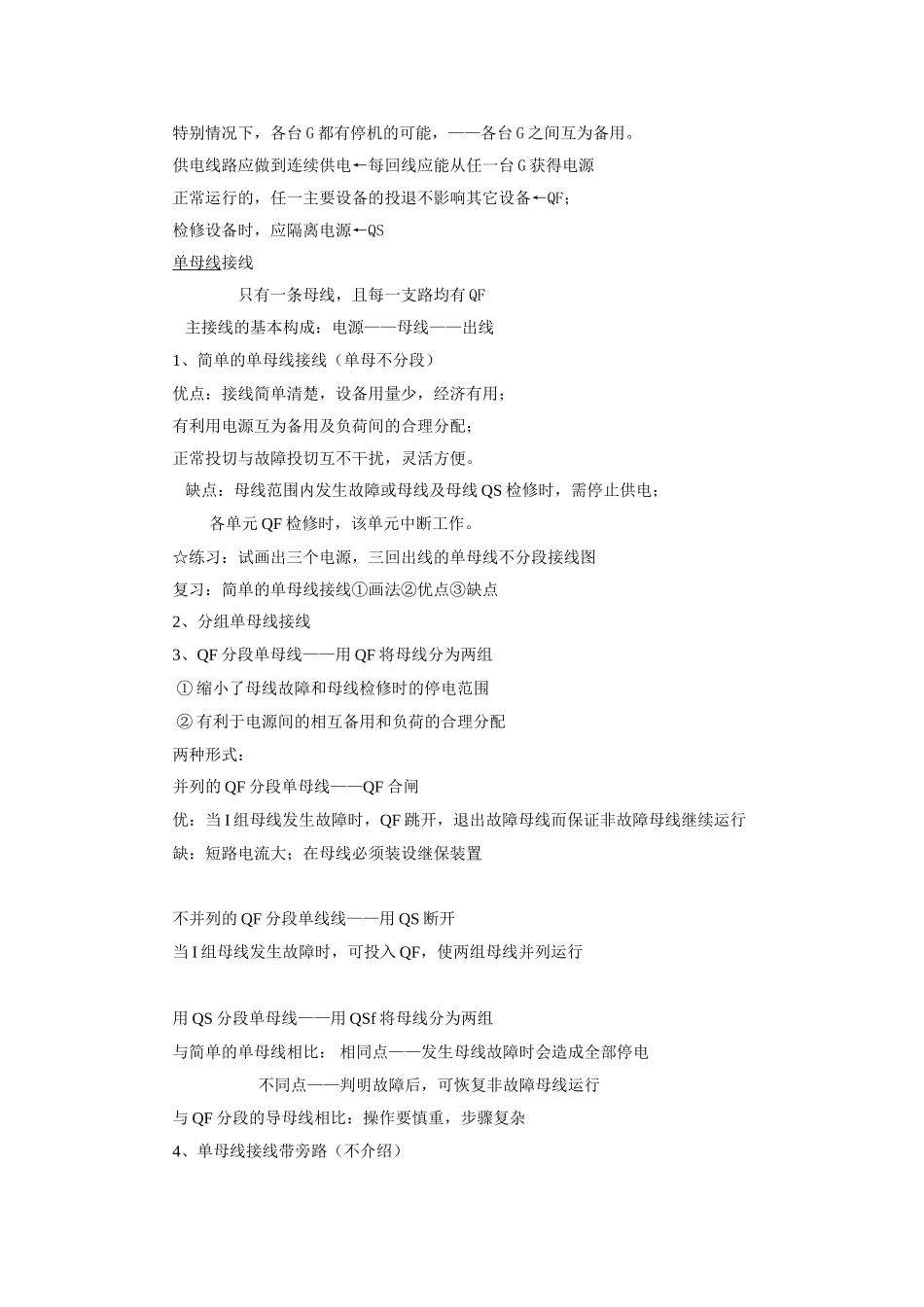

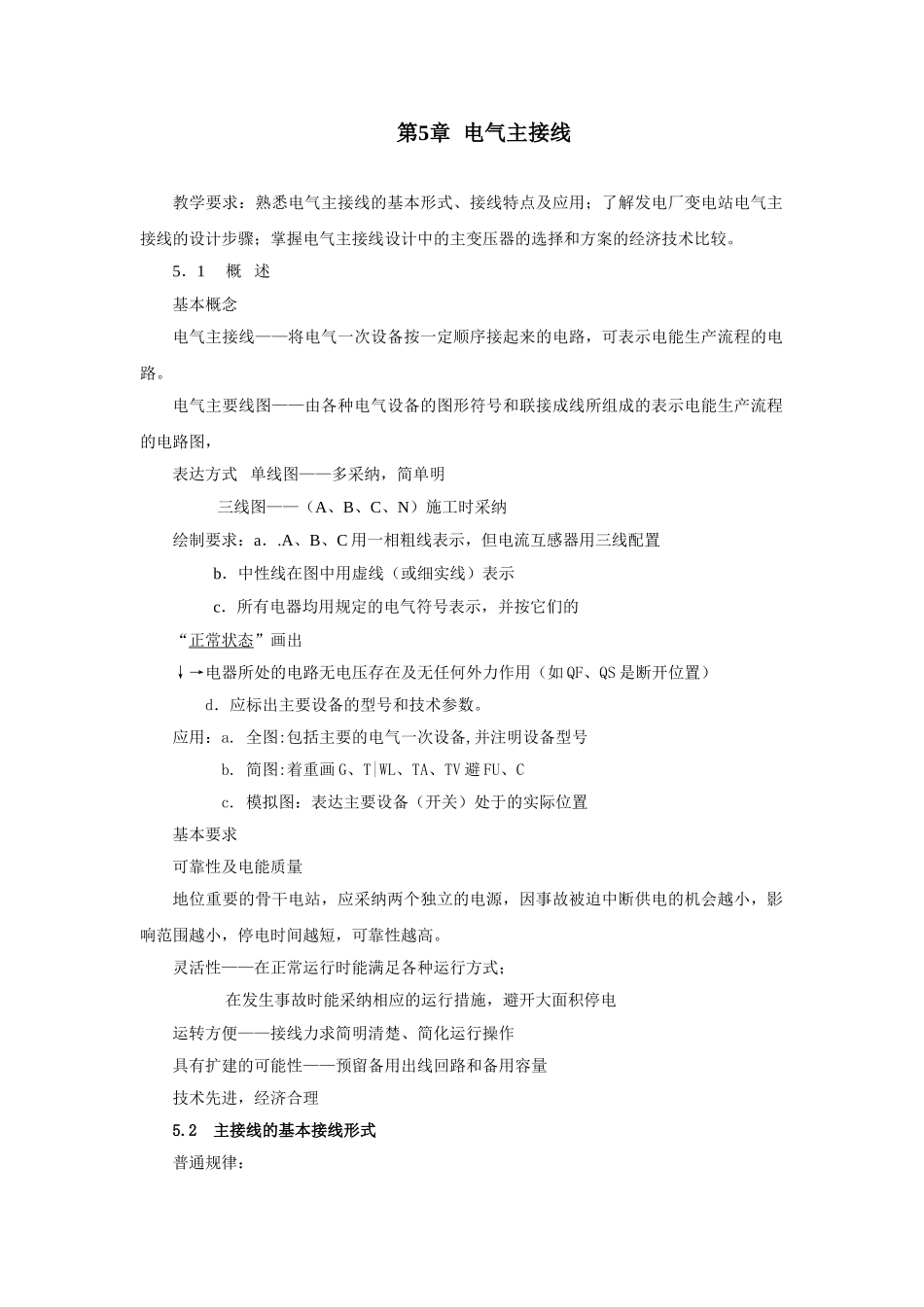

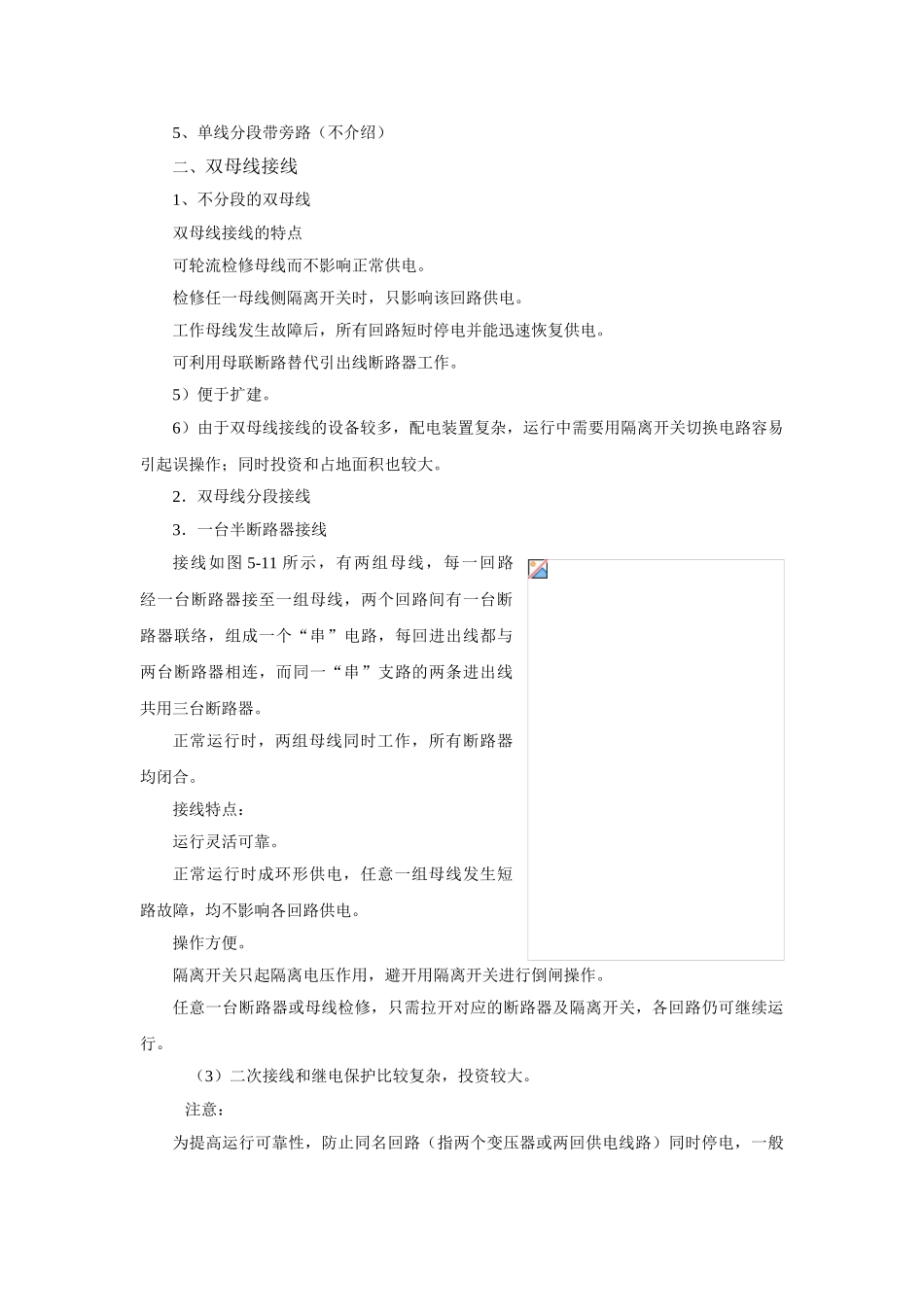

第5章 电气主接线教学要求：熟悉电气主接线的基本形式、接线特点及应用；了解发电厂变电站电气主接线的设计步骤；掌握电气主接线设计中的主变压器的选择和方案的经济技术比较。5．1 概 述基本概念电气主接线——将电气一次设备按一定顺序接起来的电路，可表示电能生产流程的电路。电气主要线图——由各种电气设备的图形符号和联接成线所组成的表示电能生产流程的电路图，表达方式 单线图——多采纳，简单明 三线图——（A、B、C、N）施工时采纳绘制要求：a．.A、B、C 用一相粗线表示，但电流互感器用三线配置 b．中性线在图中用虚线（或细实线）表示 c．所有电器均用规定的电气符号表示，并按它们的“正常状态”画出↓→电器所处的电路无电压存在及无任何外力作用（如 QF、QS 是断开位置） d．应标出主要设备的型号和技术参数。应用：a. 全图:包括主要的电气一次设备,并注明设备型号 b. 简图:着重画 G、T|WL、TA、TV 避 FU、C c. 模拟图：表达主要设备（开关）处于的实际位置基本要求可靠性及电能质量地位重要的骨干电站，应采纳两个独立的电源，因事故被迫中断供电的机会越小，影响范围越小，停电时间越短，可靠性越高。灵活性——在正常运行时能满足各种运行方式； 在发生事故时能采纳相应的运行措施，避开大面积停电运转方便——接线力求简明清楚、简化运行操作具有扩建的可能性——预留备用出线回路和备用容量技术先进，经济合理5.2 主接线的基本接线形式普通规律：特别情况下，各台 G 都有停机的可能，——各台 G 之间互为备用。供电线路应做到连续供电←每回线应能从任一台 G 获得电源正常运行的，任一主要设备的投退不影响其它设备←QF；检修设备时，应隔离电源←QS单母线接线 只有一条母线，且每一支路均有 QF 主接线的基本构成：电源——母线——出线1、简单的单母线接线（单母不分段）优点：接线简单清楚，设备用量少，经济有用；有利用电源互为备用及负荷间的合理分配；正常投切与故障投切互不干扰，灵活方便。 缺点：母线范围内发生故障或母线及母线 QS 检修时，需停止供电； 各单元 QF 检修时，该单元中断工作。☆练习：试画出三个电源，三回出线的单母线不分段接线图复习：简单的单母线接线①画法②优点③缺点2、分组单母线接线3、QF 分段单母线——用 QF 将母线分为两组 ① 缩小了母线故障和母线检修时的停电范围 ② 有利于电源间的相互备用和负荷的合理分配两种形式：并列的 QF 分段...
