第10章--3#导流洞施工方法及附图

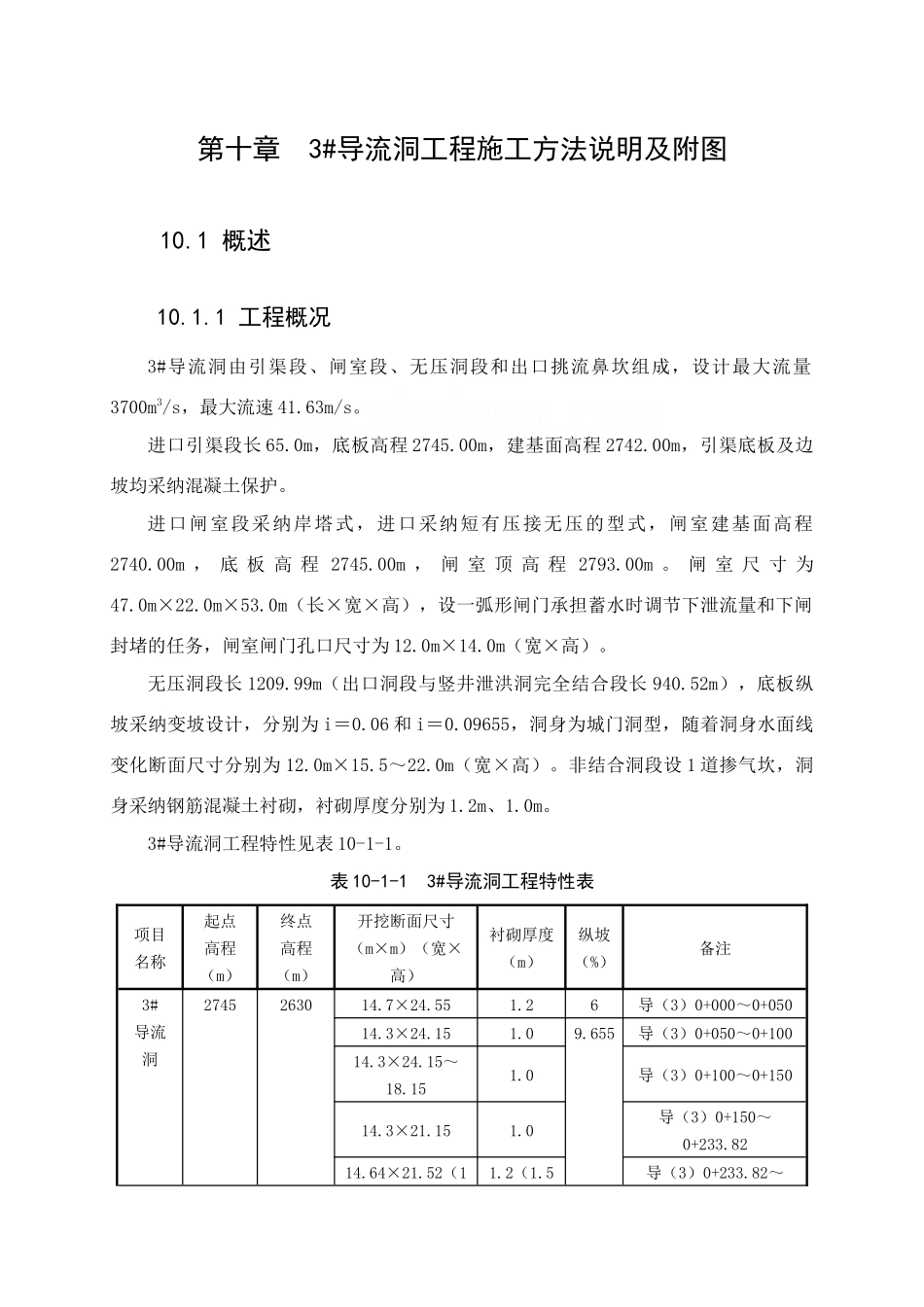

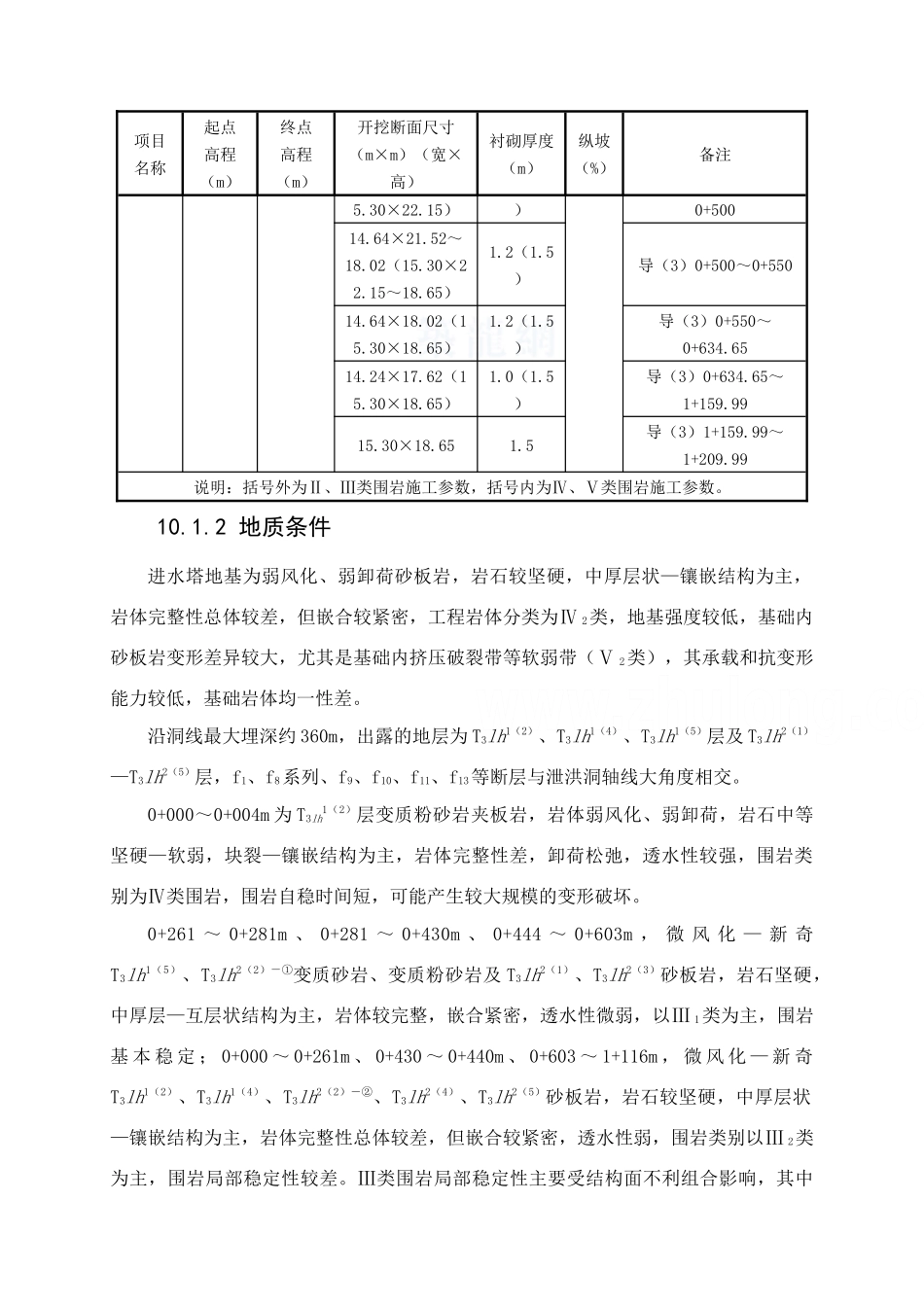

第十章 3#导流洞工程施工方法说明及附图10.1 概述10.1.1 工程概况3#导流洞由引渠段、闸室段、无压洞段和出口挑流鼻坎组成，设计最大流量3700m3/s，最大流速 41.63m/s。进口引渠段长 65.0m，底板高程 2745.00m，建基面高程 2742.00m，引渠底板及边坡均采纳混凝土保护。进口闸室段采纳岸塔式，进口采纳短有压接无压的型式，闸室建基面高程2740.00m ， 底 板 高 程 2745.00m ， 闸 室 顶 高 程 2793.00m 。 闸 室 尺 寸 为47.0m×22.0m×53.0m（长×宽×高），设一弧形闸门承担蓄水时调节下泄流量和下闸封堵的任务，闸室闸门孔口尺寸为 12.0m×14.0m（宽×高）。无压洞段长 1209.99m（出口洞段与竖井泄洪洞完全结合段长 940.52m），底板纵坡采纳变坡设计，分别为 i＝0.06 和 i＝0.09655，洞身为城门洞型，随着洞身水面线变化断面尺寸分别为 12.0m×15.5～22.0m（宽×高）。非结合洞段设 1 道掺气坎，洞身采纳钢筋混凝土衬砌，衬砌厚度分别为 1.2m、1.0m。3#导流洞工程特性见表 10-1-1。表 10-1-1 3#导流洞工程特性表项目名称起点高程（m）终点高程（m）开挖断面尺寸（m×m）（宽×高）衬砌厚度（m）纵坡（%）备注3#导流洞2745263014.7×24.551.26导（3）0+000～0+05014.3×24.151.09.655导（3）0+050～0+10014.3×24.15～18.151.0导（3）0+100～0+15014.3×21.151.0导（3）0+150～0+233.8214.64×21.52（11.2（1.5导（3）0+233.82～项目名称起点高程（m）终点高程（m）开挖断面尺寸（m×m）（宽×高）衬砌厚度（m）纵坡（%）备注5.30×22.15））0+50014.64×21.52～18.02（15.30×22.15～18.65）1.2（1.5）导（3）0+500～0+55014.64×18.02（15.30×18.65）1.2（1.5）导（3）0+550～0+634.6514.24×17.62（15.30×18.65）1.0（1.5）导（3）0+634.65～1+159.9915.30×18.651.5导（3）1+159.99～1+209.99说明：括号外为Ⅱ、Ⅲ类围岩施工参数，括号内为Ⅳ、Ⅴ类围岩施工参数。10.1.2 地质条件进水塔地基为弱风化、弱卸荷砂板岩，岩石较坚硬，中厚层状—镶嵌结构为主，岩体完整性总体较差，但嵌合较紧密，工程岩体分类为Ⅳ 2类，地基强度较低，基础内砂板岩变形差异较大，尤其是基础内挤压破裂带等软弱带（Ⅴ 2类），其承载和抗变形能力较低，基础岩体均一性差。沿洞线最大埋深约 360m，出露的地层为 T3lh1（2）、T3lh1（4）、T3lh1（5）层及 T3lh2（1）—T3lh2（5）层，f1、f8系列、f9、f10、f11、f13等断...
