第16章--补气洞工程施工方法说明及附图

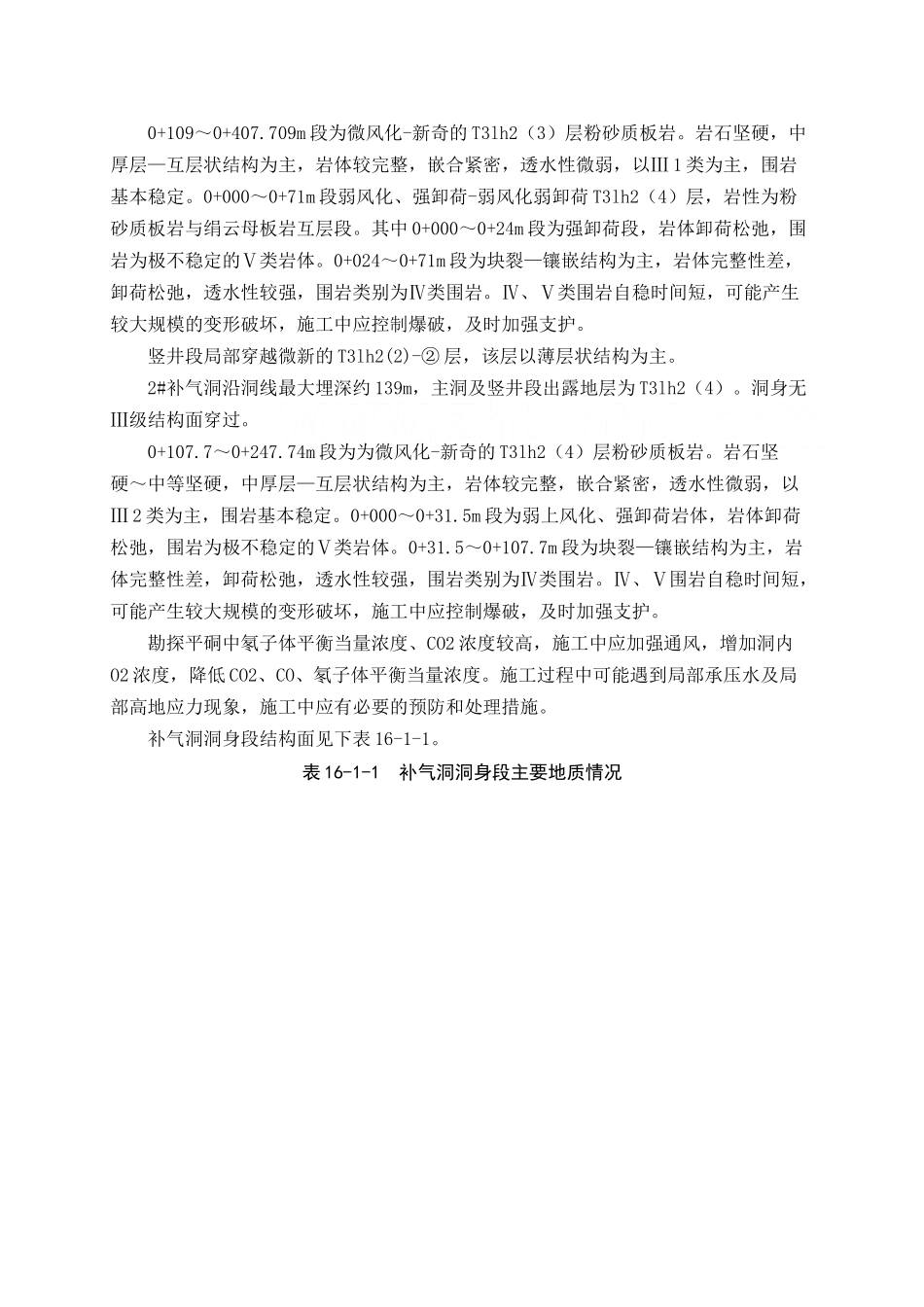

第十六章 补气洞工程施工方法说明及附图16.1 概述（1）主要结构设计补气洞布置于坝区左岸，分别布置 1#、2#、3#三条补气洞。1#、2#补气洞连接深孔泄洪洞、竖井泄洪洞、放空洞。3#补气洞连接竖井泄洪洞涡室和竖井泄洪洞下平段（3#导流洞合建）。1# 补 气 洞 ， 平 洞 长 407.71m ， 进 口 高 程 EL.2800.00m ， 结 束 点 高 程EL.2805.00m。1#补气平洞与深孔泄洪洞空间垂直相交于（深）0+500.00m 处。在 1#补气平洞（补 1）0+304.96m、（补 1）0+354.96m 及（补 1）0+404.96m 处分别布置通气竖井与竖井泄洪洞、放空洞及深孔泄洪洞相通，通气竖井的高度分别约为 87m、87m 及39m。2# 补 气 洞 ， 平 洞 长 247.74m ， 进 口 高 程 EL.2725.00m ， 结 束 点 高 程EL.2730.00m，2#补气平洞与深孔泄洪洞空间垂直相交于（深）0+900.00m 处。在 2#补气平洞（补 2）0+144.99m、（补 2）0+194.99m 及（补 2）0+244.99m 处分别布置通气竖井与竖井泄洪洞、放空洞及深孔泄洪洞相通，给泄水建筑物补气，通气竖井的高度分别约为 51m、51m 及 15m。3#补气洞，平洞进口底板高程为 EL.2900.00m。补气平洞的长度为 151.24m。在 3#补气平洞（补 3）0+102.24m 及（补 3）0+148.99m 分别布置通气竖井与竖井泄洪洞涡室及竖井泄洪洞压坡改建段出口相连，给竖井泄洪洞涡室及下平段补气。通气竖井的高度分别约为 35m（连通涡室）、162m（连通压坡改建段出口）。1#、2#、3#补气平洞的断面为均为城门洞型，净断面尺寸为 6.0m×6.0m（宽×高），竖井段为圆形断面，净断面尺寸为 φ4.5m，开挖断面尺寸为 φ4.8m。（2）主要工程地质情况1#补气洞沿洞线最大埋深约 268m，主洞出露地层为 T3lh2（3）、T3lh2（4）层。竖井段出露地层为 T3lh2（3）、T3lh2（2）-②、T3lh2（2）-①，f13、f26、f24 等断层与 1#补气洞轴线交角小。0+109～0+407.709m 段为微风化-新奇的 T3lh2（3）层粉砂质板岩。岩石坚硬，中厚层—互层状结构为主，岩体较完整，嵌合紧密，透水性微弱，以Ⅲ 1 类为主，围岩基本稳定。0+000～0+71m 段弱风化、强卸荷-弱风化弱卸荷 T3lh2（4）层，岩性为粉砂质板岩与绢云母板岩互层段。其中 0+000～0+24m 段为强卸荷段，岩体卸荷松弛，围岩为极不稳定的Ⅴ类岩体。0+024～0+71m 段为块裂—镶嵌结构为主，岩体完整性差，卸荷松弛，透水性较强，围岩类别为Ⅳ类围岩。Ⅳ、Ⅴ类围岩自稳...
