第一章--工程概况

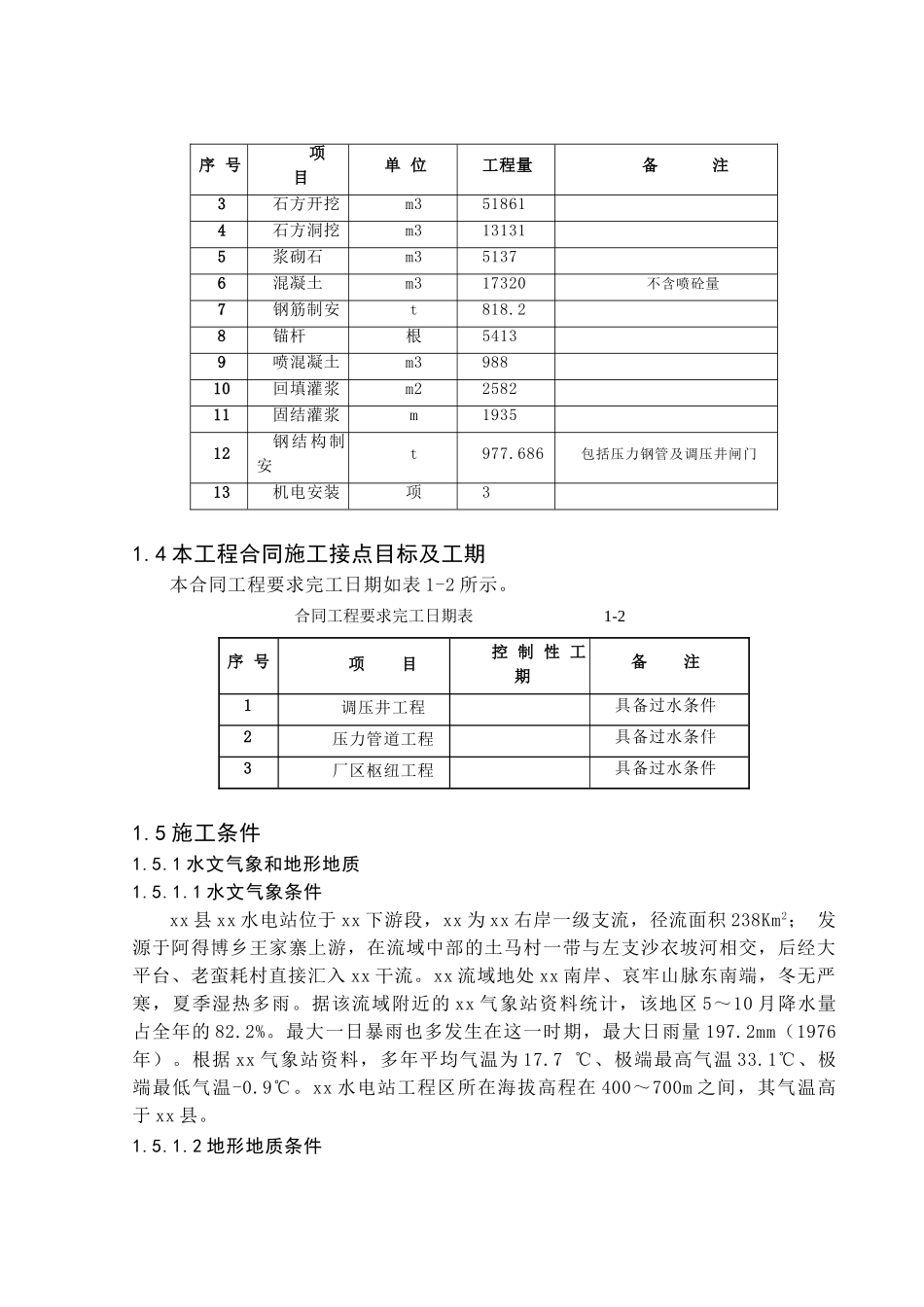

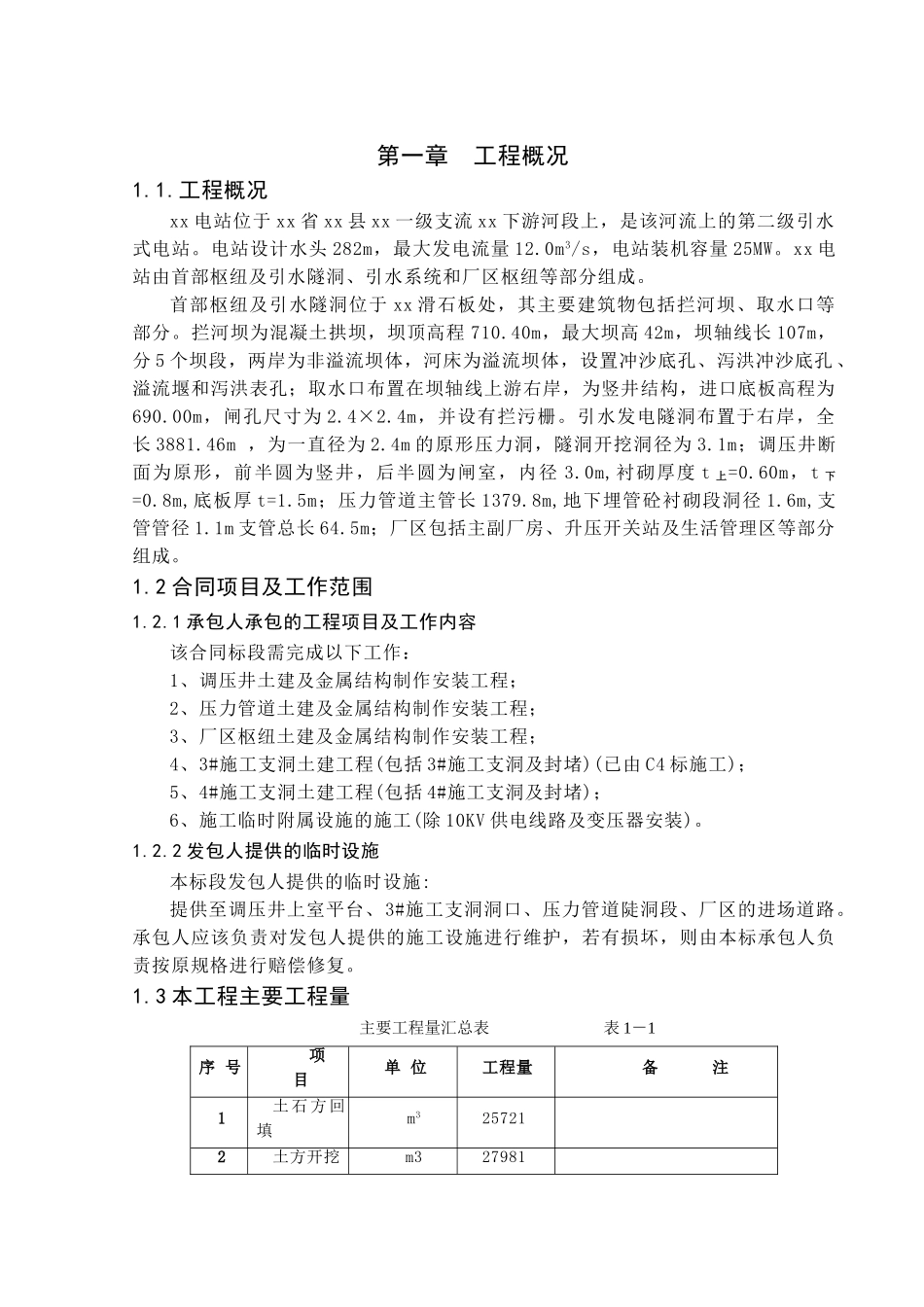

第一章 工程概况1.1.工程概况xx 电站位于 xx 省 xx 县 xx 一级支流 xx 下游河段上，是该河流上的第二级引水式电站。电站设计水头 282m，最大发电流量 12.0m3/s，电站装机容量 25MW。xx 电站由首部枢纽及引水隧洞、引水系统和厂区枢纽等部分组成。首部枢纽及引水隧洞位于 xx 滑石板处，其主要建筑物包括拦河坝、取水口等部分。拦河坝为混凝土拱坝，坝顶高程 710.40m，最大坝高 42m，坝轴线长 107m，分 5 个坝段，两岸为非溢流坝体，河床为溢流坝体，设置冲沙底孔、泻洪冲沙底孔 、溢流堰和泻洪表孔；取水口布置在坝轴线上游右岸，为竖井结构，进口底板高程为690.00m，闸孔尺寸为 2.4×2.4m，并设有拦污栅。引水发电隧洞布置于右岸，全长 3881.46m ，为一直径为 2.4m 的原形压力洞，隧洞开挖洞径为 3.1m；调压井断面为原形，前半圆为竖井，后半圆为闸室，内径 3.0m,衬砌厚度 t 上=0.60m，t 下=0.8m,底板厚 t=1.5m；压力管道主管长 1379.8m,地下埋管砼衬砌段洞径 1.6m,支管管径 1.1m 支管总长 64.5m；厂区包括主副厂房、升压开关站及生活管理区等部分组成。1.2 合同项目及工作范围1.2.1 承包人承包的工程项目及工作内容该合同标段需完成以下工作：1、调压井土建及金属结构制作安装工程；2、压力管道土建及金属结构制作安装工程；3、厂区枢纽土建及金属结构制作安装工程；4、3#施工支洞土建工程(包括 3#施工支洞及封堵)(已由 C4 标施工)；5、4#施工支洞土建工程(包括 4#施工支洞及封堵)；6、施工临时附属设施的施工(除 10KV 供电线路及变压器安装)。1.2.2 发包人提供的临时设施本标段发包人提供的临时设施:提供至调压井上室平台、3#施工支洞洞口、压力管道陡洞段、厂区的进场道路。承包人应该负责对发包人提供的施工设施进行维护，若有损坏，则由本标承包人负责按原规格进行赔偿修复。1.3 本工程主要工程量 主要工程量汇总表 表 1－1序 号项 目单 位工程量备 注1土 石 方 回填m3257212土方开挖m327981序 号项 目单 位工程量备 注3石方开挖m3518614石方洞挖m3131315浆砌石m351376混凝土m317320不含喷砼量7钢筋制安t818.28锚杆根54139喷混凝土m398810回填灌浆m2258211固结灌浆m193512钢 结 构 制安t977.686包括压力钢管及调压井闸门13机电安装项31.4 本工程合同施工接点目标及工期本合同工程要求完工日期如表 1-2 所示。 合同工程要求完工日期表 1-2序 号项 目控 制 性 工 ...
