第三章1铝合金材料

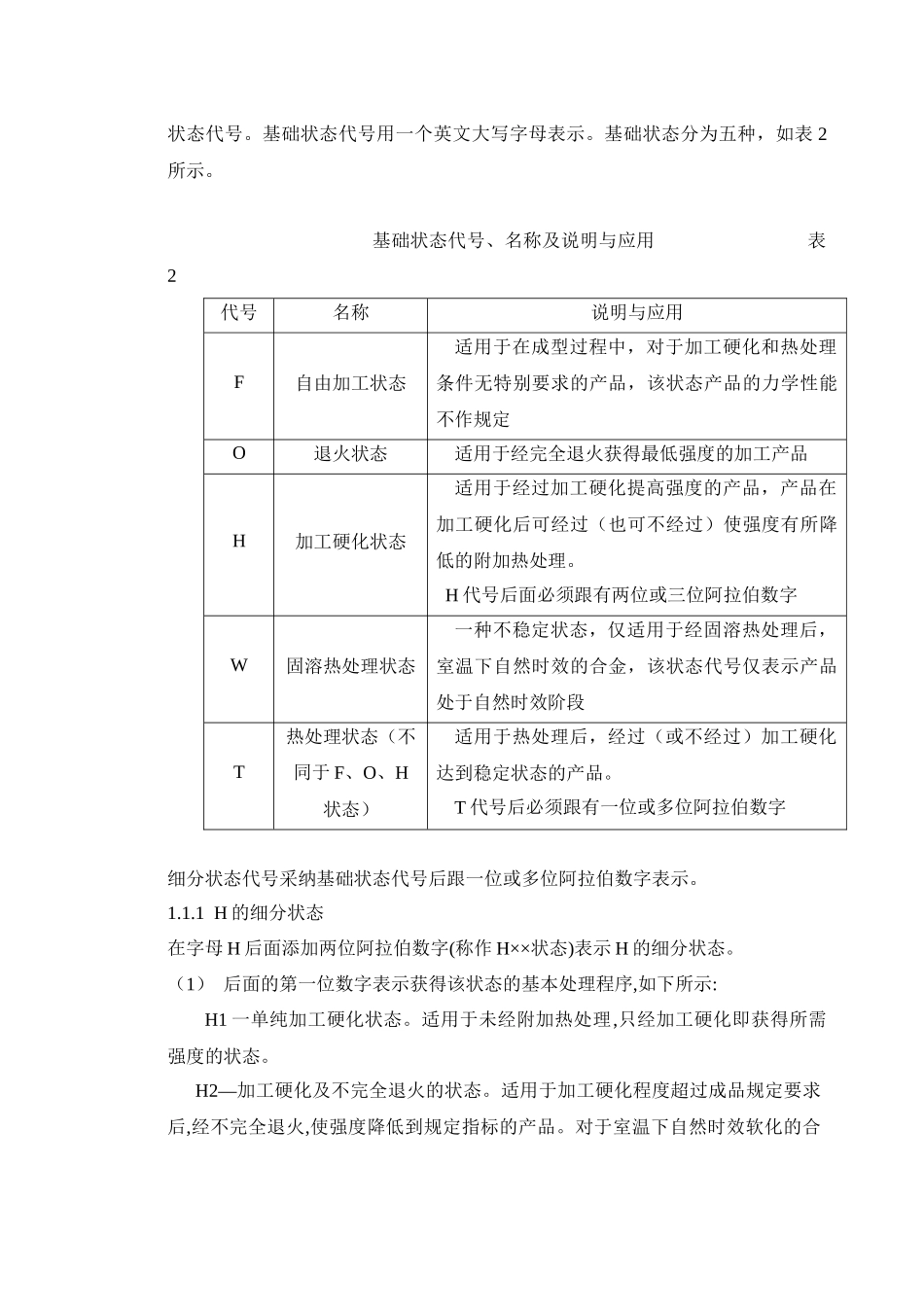

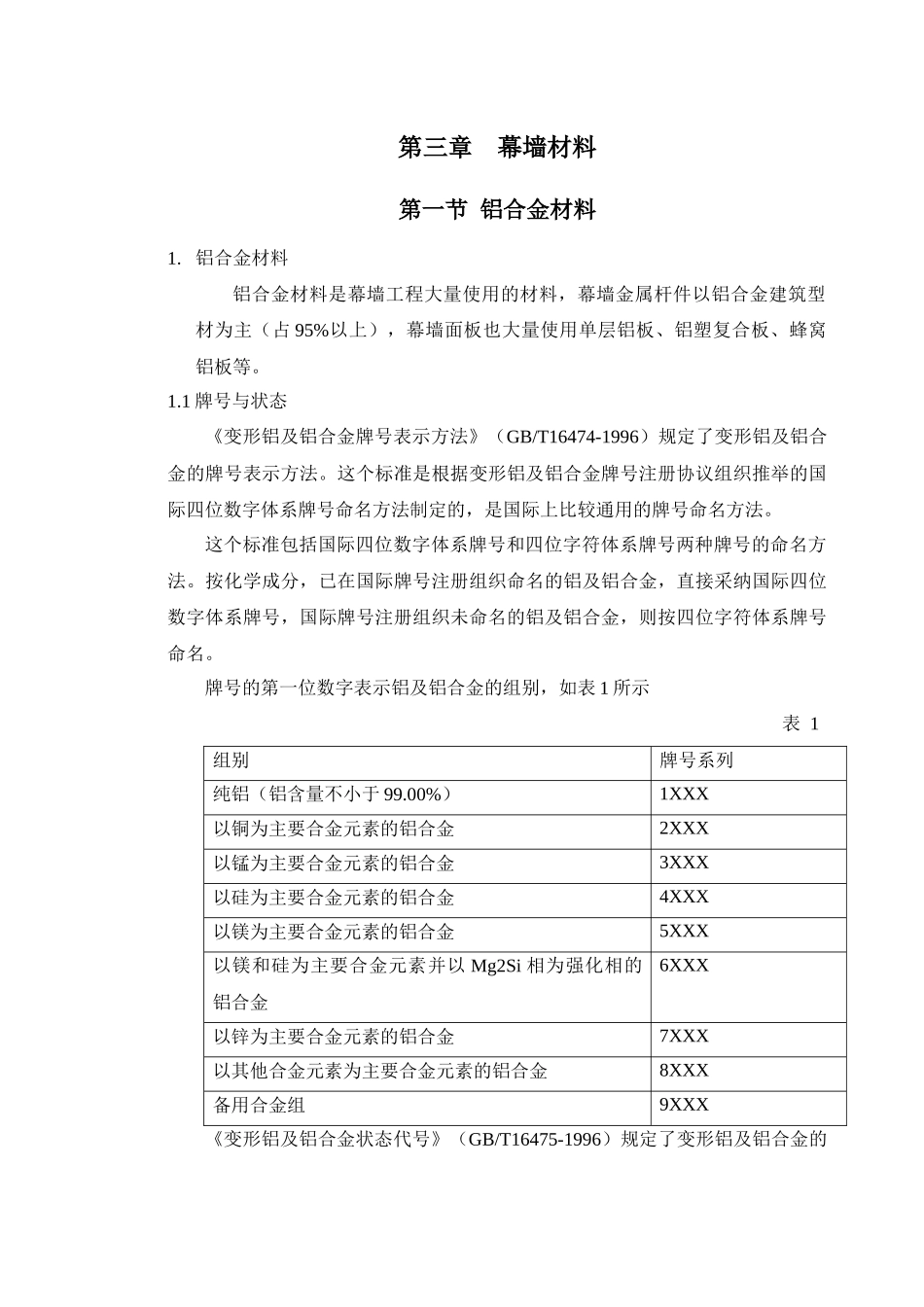

第三章 幕墙材料第一节 铝合金材料1. 铝合金材料铝合金材料是幕墙工程大量使用的材料，幕墙金属杆件以铝合金建筑型材为主（占 95%以上），幕墙面板也大量使用单层铝板、铝塑复合板、蜂窝铝板等。1.1 牌号与状态《变形铝及铝合金牌号表示方法》（GB/T16474-1996）规定了变形铝及铝合金的牌号表示方法。这个标准是根据变形铝及铝合金牌号注册协议组织推举的国际四位数字体系牌号命名方法制定的，是国际上比较通用的牌号命名方法。这个标准包括国际四位数字体系牌号和四位字符体系牌号两种牌号的命名方法。按化学成分，已在国际牌号注册组织命名的铝及铝合金，直接采纳国际四位数字体系牌号，国际牌号注册组织未命名的铝及铝合金，则按四位字符体系牌号命名。牌号的第一位数字表示铝及铝合金的组别，如表 1 所示表 1组别牌号系列纯铝（铝含量不小于 99.00%）1XXX以铜为主要合金元素的铝合金2XXX以锰为主要合金元素的铝合金3XXX以硅为主要合金元素的铝合金4XXX以镁为主要合金元素的铝合金5XXX以镁和硅为主要合金元素并以 Mg2Si 相为强化相的铝合金6XXX以锌为主要合金元素的铝合金7XXX以其他合金元素为主要合金元素的铝合金8XXX备用合金组9XXX《变形铝及铝合金状态代号》（GB/T16475-1996）规定了变形铝及铝合金的状态代号。基础状态代号用一个英文大写字母表示。基础状态分为五种，如表 2所示。基础状态代号、名称及说明与应用 表2代号名称说明与应用F自由加工状态适用于在成型过程中，对于加工硬化和热处理条件无特别要求的产品，该状态产品的力学性能不作规定O退火状态适用于经完全退火获得最低强度的加工产品H加工硬化状态适用于经过加工硬化提高强度的产品，产品在加工硬化后可经过（也可不经过）使强度有所降低的附加热处理。 H 代号后面必须跟有两位或三位阿拉伯数字W固溶热处理状态一种不稳定状态，仅适用于经固溶热处理后，室温下自然时效的合金，该状态代号仅表示产品处于自然时效阶段T热处理状态（不同于 F、O、H状态）适用于热处理后，经过（或不经过）加工硬化达到稳定状态的产品。T 代号后必须跟有一位或多位阿拉伯数字细分状态代号采纳基础状态代号后跟一位或多位阿拉伯数字表示。1.1.1 H 的细分状态在字母 H 后面添加两位阿拉伯数字(称作 H××状态)表示 H 的细分状态。（1） 后面的第一位数字表示获得该状态的基本处理程序,如下所示:H1 一单纯加工硬化状态。适用于未经附加热处理,只经加工硬化即获得所需强...
