管廊施工组织设计

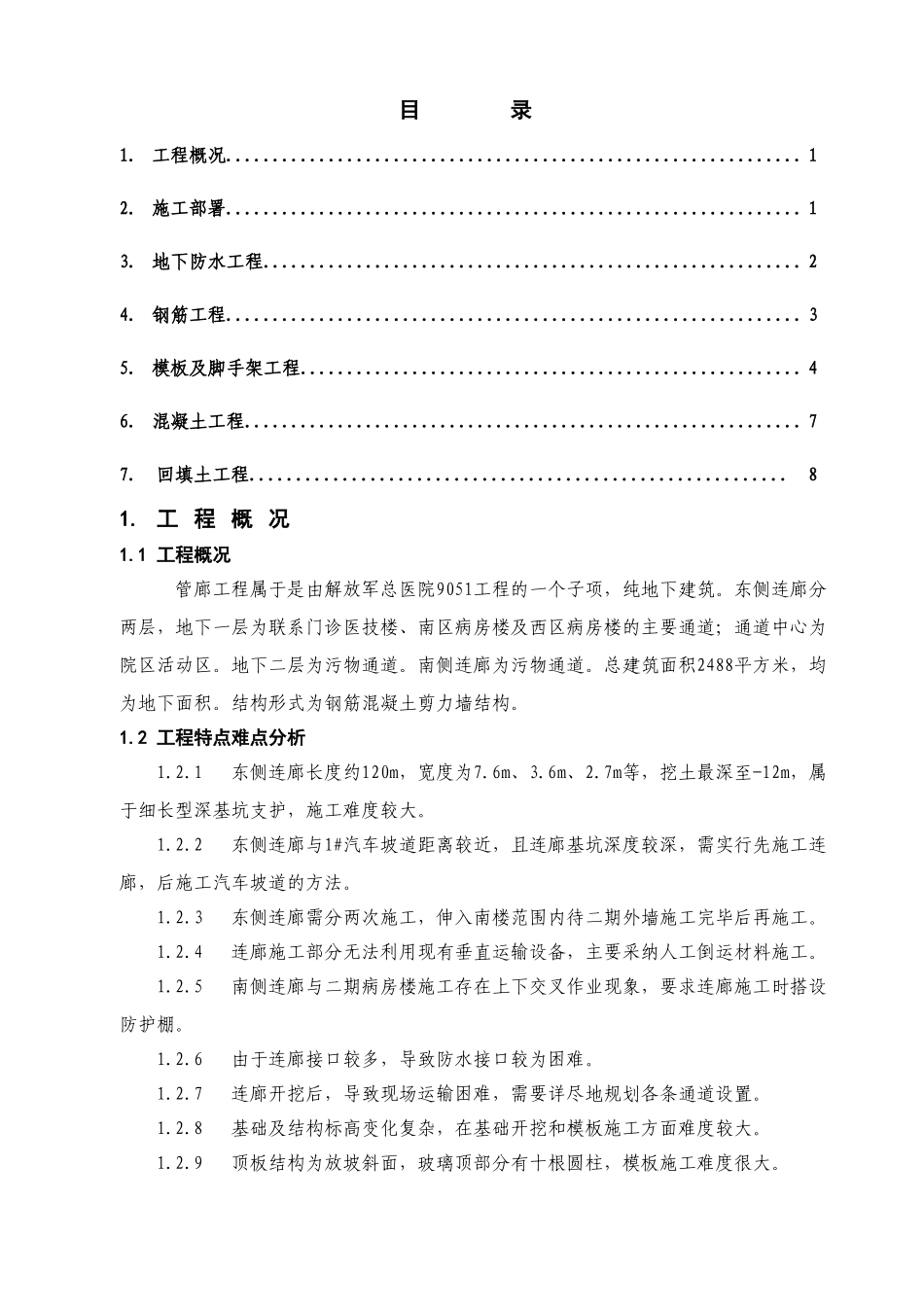

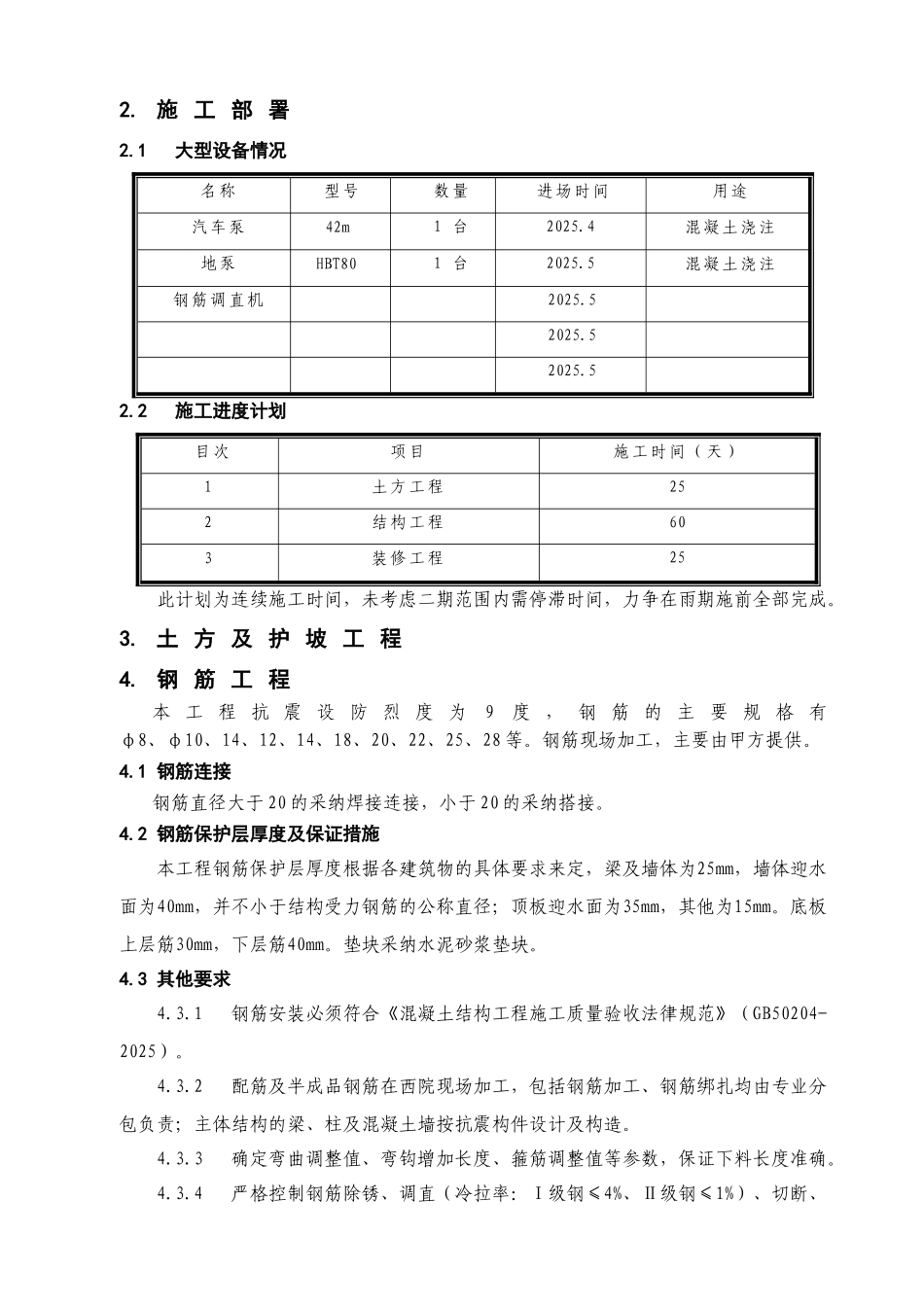

目 录1. 工程概况.............................................................. 12. 施工部署.............................................................. 13. 地下防水工程.......................................................... 24. 钢筋工程.............................................................. 35. 模板及脚手架工程...................................................... 46. 混凝土工程............................................................ 77. 回填土工程..........................................................81. 工 程 概 况1.1 工程概况管廊工程属于是由解放军总医院9051工程的一个子项，纯地下建筑。东侧连廊分两层，地下一层为联系门诊医技楼、南区病房楼及西区病房楼的主要通道；通道中心为院区活动区。地下二层为污物通道。南侧连廊为污物通道。总建筑面积2488平方米，均为地下面积。结构形式为钢筋混凝土剪力墙结构。1.2 工程特点难点分析1.2.1东侧连廊长度约120m，宽度为7.6m、3.6m、2.7m等，挖土最深至-12m，属于细长型深基坑支护，施工难度较大。1.2.2东侧连廊与1#汽车坡道距离较近，且连廊基坑深度较深，需实行先施工连廊，后施工汽车坡道的方法。1.2.3东侧连廊需分两次施工，伸入南楼范围内待二期外墙施工完毕后再施工。1.2.4连廊施工部分无法利用现有垂直运输设备，主要采纳人工倒运材料施工。1.2.5南侧连廊与二期病房楼施工存在上下交叉作业现象，要求连廊施工时搭设防护棚。1.2.6由于连廊接口较多，导致防水接口较为困难。1.2.7连廊开挖后，导致现场运输困难，需要详尽地规划各条通道设置。1.2.8基础及结构标高变化复杂，在基础开挖和模板施工方面难度较大。1.2.9顶板结构为放坡斜面，玻璃顶部分有十根圆柱，模板施工难度很大。2. 施 工 部 署2.1大型设备情况名称型号数量进场时间用途汽车泵42m1 台2025.4混凝土浇注地泵HBT801 台2025.5混凝土浇注钢筋调直机2025.52025.52025.52.2施工进度计划目次项目施工时间（天）1土方工程252结构工程603装修工程25此计划为连续施工时间，未考虑二期范围内需停滞时间，力争在雨期施前全部完成。3. 土 方 及 护 坡 工 程4. 钢 筋 工 程本 工 程 抗 震 设 防 烈 度 为9度 ， 钢 筋 的 主 要 规 格 有φ8、φ10、14、12、14、18、20、22、25、28 等。钢筋现场加工，主要由甲方提供...
