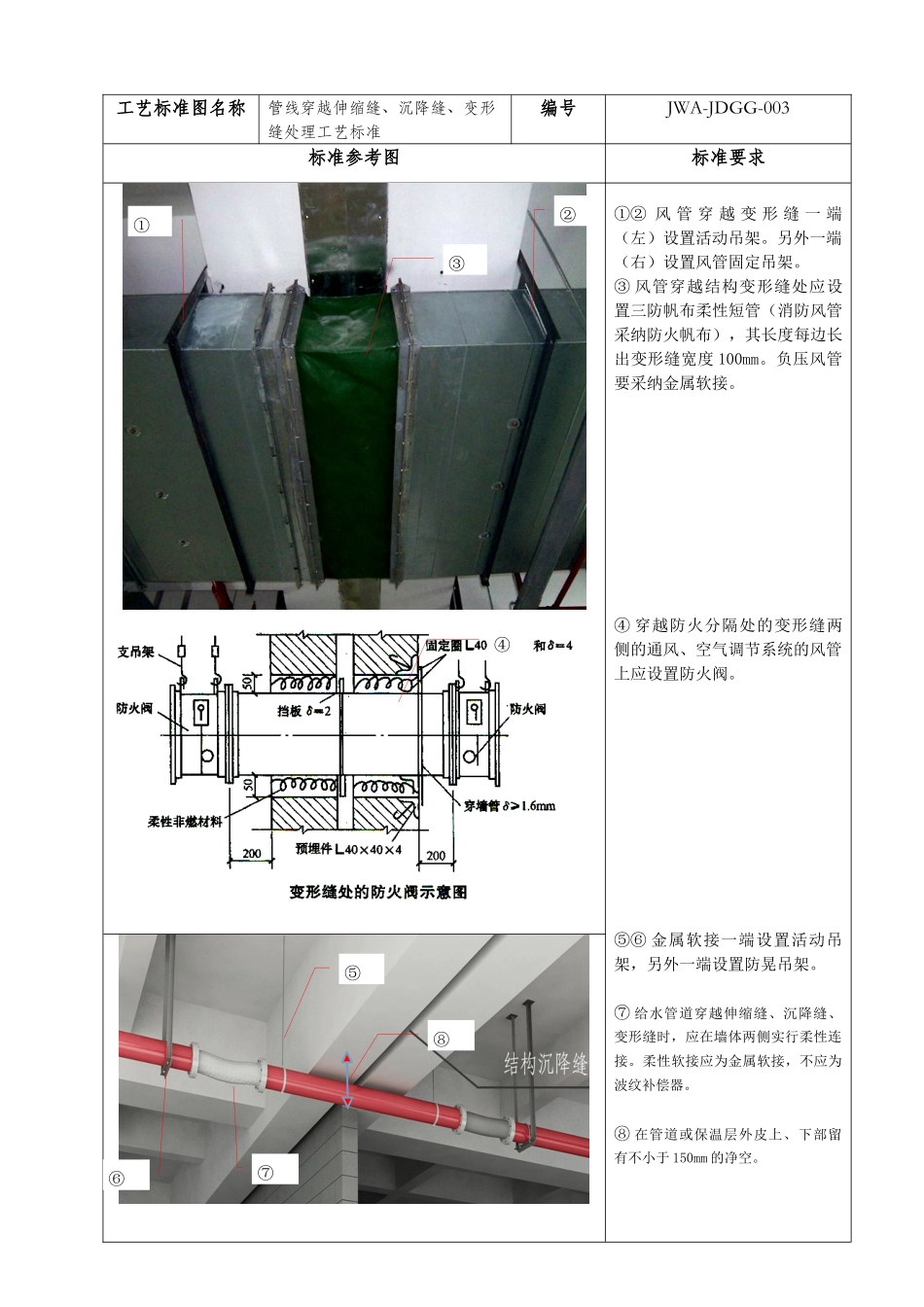

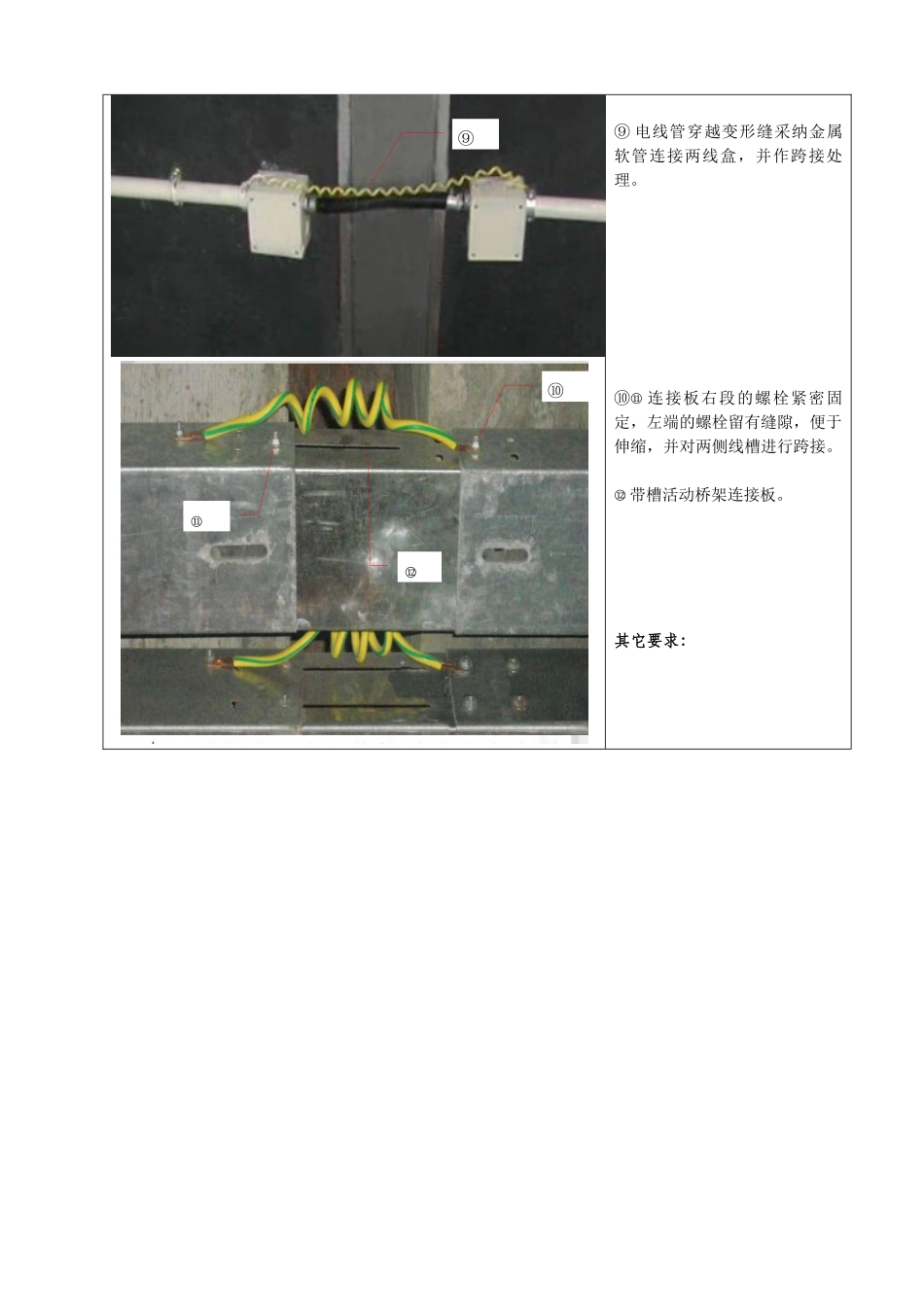

工艺标准图名称管线穿越伸缩缝、沉降缝、变形缝处理工艺标准编号JWA-JDGG-003标准参考图标准要求①② 风 管 穿 越 变 形 缝 一 端（左）设置活动吊架。另外一端（右）设置风管固定吊架。③ 风管穿越结构变形缝处应设置三防帆布柔性短管（消防风管采纳防火帆布），其长度每边长出变形缝宽度 100mm。负压风管要采纳金属软接。④ 穿越防火分隔处的变形缝两侧的通风、空气调节系统的风管上应设置防火阀。⑤⑥ 金属软接一端设置活动吊架，另外一端设置防晃吊架。⑦ 给水管道穿越伸缩缝、沉降缝、变形缝时，应在墙体两侧实行柔性连接。柔性软接应为金属软接，不应为波纹补偿器。⑧ 在管道或保温层外皮上、下部留有不小于 150mm 的净空。①②③④⑤⑥⑦⑧⑨ 电线管穿越变形缝采纳金属软管连接两线盒，并作跨接处理。⑩⑪ 连接板右段的螺栓紧密固定，左端的螺栓留有缝隙，便于伸缩，并对两侧线槽进行跨接。⑫ 带槽活动桥架连接板。其它要求：⑨⑩⑪⑫
