管道及设备保温工艺标准

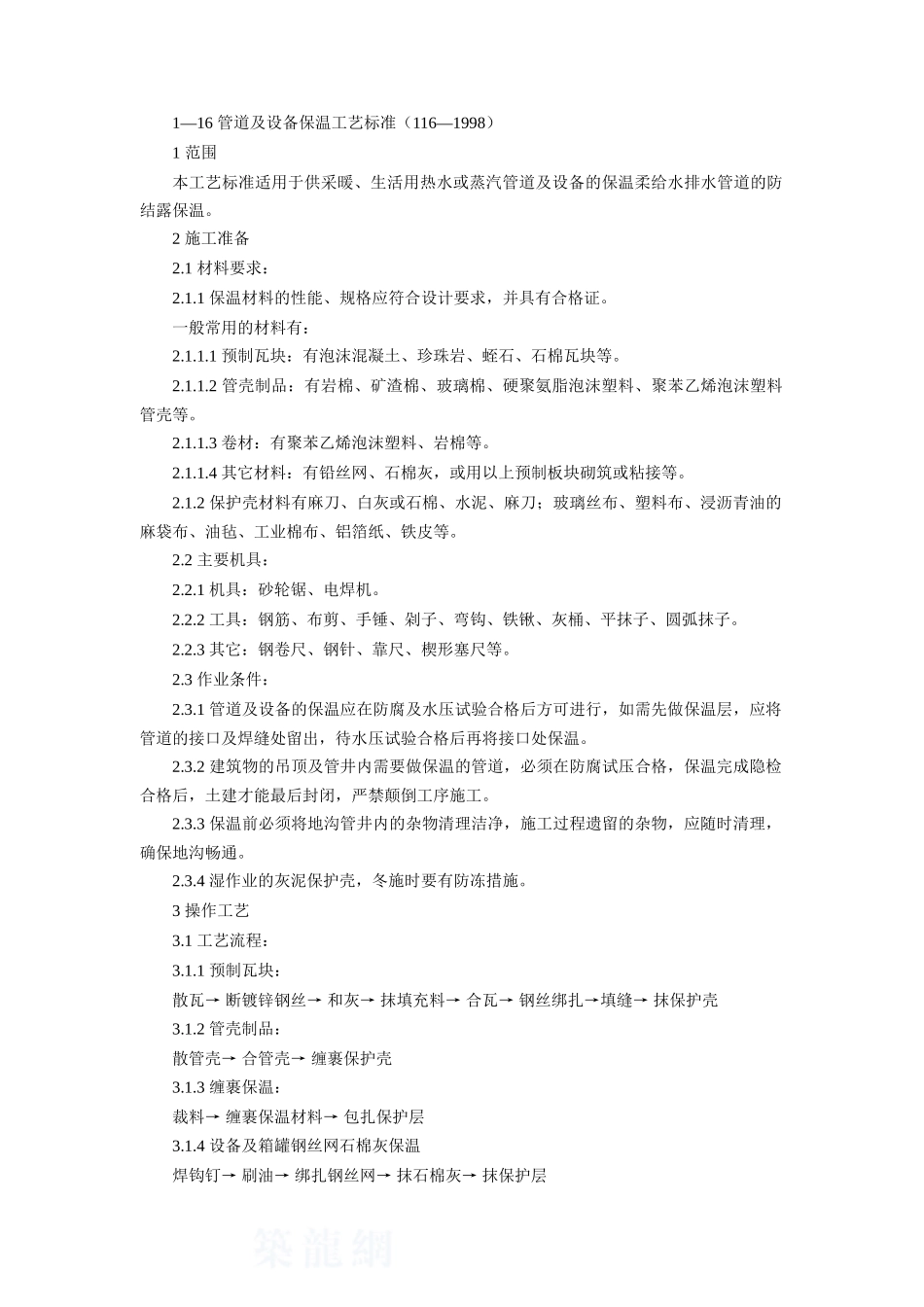

1—16 管道及设备保温工艺标准（116—1998）1 范围本工艺标准适用于供采暖、生活用热水或蒸汽管道及设备的保温柔给水排水管道的防结露保温。2 施工准备2.1 材料要求：2.1.1 保温材料的性能、规格应符合设计要求，并具有合格证。一般常用的材料有：2.1.1.1 预制瓦块：有泡沫混凝土、珍珠岩、蛭石、石棉瓦块等。2.1.1.2 管壳制品：有岩棉、矿渣棉、玻璃棉、硬聚氨脂泡沫塑料、聚苯乙烯泡沫塑料管壳等。2.1.1.3 卷材：有聚苯乙烯泡沫塑料、岩棉等。2.1.1.4 其它材料：有铅丝网、石棉灰，或用以上预制板块砌筑或粘接等。2.1.2 保护壳材料有麻刀、白灰或石棉、水泥、麻刀；玻璃丝布、塑料布、浸沥青油的麻袋布、油毡、工业棉布、铝箔纸、铁皮等。2.2 主要机具：2.2.1 机具：砂轮锯、电焊机。2.2.2 工具：钢筋、布剪、手锤、剁子、弯钩、铁锹、灰桶、平抹子、圆弧抹子。2.2.3 其它：钢卷尺、钢针、靠尺、楔形塞尺等。2.3 作业条件：2.3.1 管道及设备的保温应在防腐及水压试验合格后方可进行，如需先做保温层，应将管道的接口及焊缝处留出，待水压试验合格后再将接口处保温。2.3.2 建筑物的吊顶及管井内需要做保温的管道，必须在防腐试压合格，保温完成隐检合格后，土建才能最后封闭，严禁颠倒工序施工。2.3.3 保温前必须将地沟管井内的杂物清理洁净，施工过程遗留的杂物，应随时清理，确保地沟畅通。2.3.4 湿作业的灰泥保护壳，冬施时要有防冻措施。3 操作工艺3.1 工艺流程：3.1.1 预制瓦块：散瓦→ 断镀锌钢丝→ 和灰→ 抹填充料→ 合瓦→ 钢丝绑扎→填缝→ 抹保护壳3.1.2 管壳制品：散管壳→ 合管壳→ 缠裹保护壳3.1.3 缠裹保温：裁料→ 缠裹保温材料→ 包扎保护层3.1.4 设备及箱罐钢丝网石棉灰保温焊钩钉→ 刷油→ 绑扎钢丝网→ 抹石棉灰→ 抹保护层3.2 各种预制瓦块运至施施工场地点，在沿管线散瓦时必须确保瓦块的规格尺寸与管道的管径相配套。3.3 安装保温瓦块时，应将瓦块内侧抹 5～10mm 的石棉灰泥，作为填充料。瓦块的纵缝搭接应错开，横缝应朝上下。3.4 预制瓦块根据直径大小选用 18 号～20 号镀锌钢丝进行绑扎，固定，绑扎接头不宜过长，并将接头插入瓦块内。3.5 预制瓦块绑扎完后，应用石棉灰泥浆缝隙处填充，勾缝抹平。3.6 外抹石棉水泥保护壳（其配比石棉灰∶水泥=3∶7）按设计规定厚度抹平压光，设计无规定时，其厚度为 10～15mm。3.7 立管保温时，其层高小于或等于 5m，每层应设一...
