管道基础之九大管材知识图解汇编

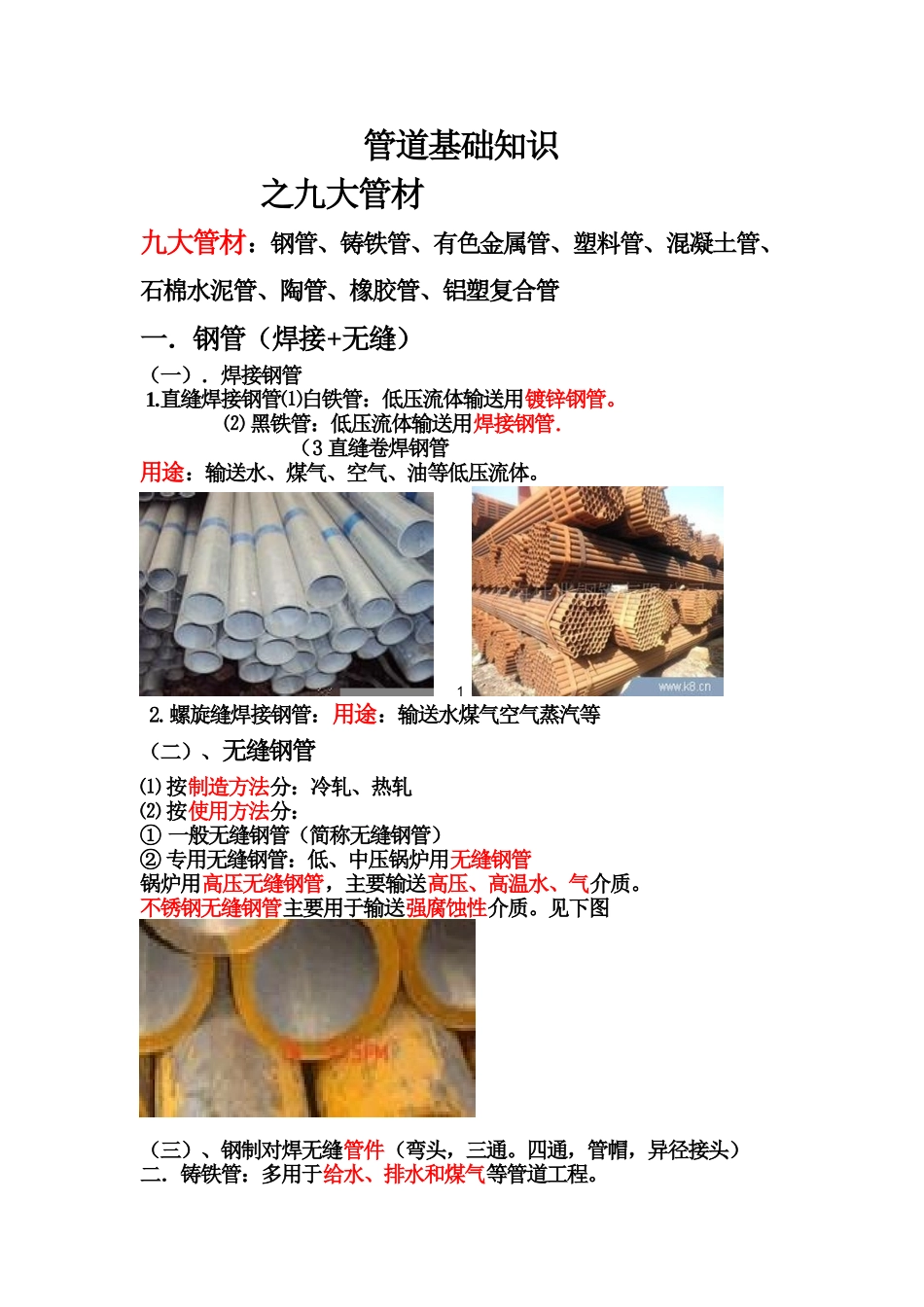

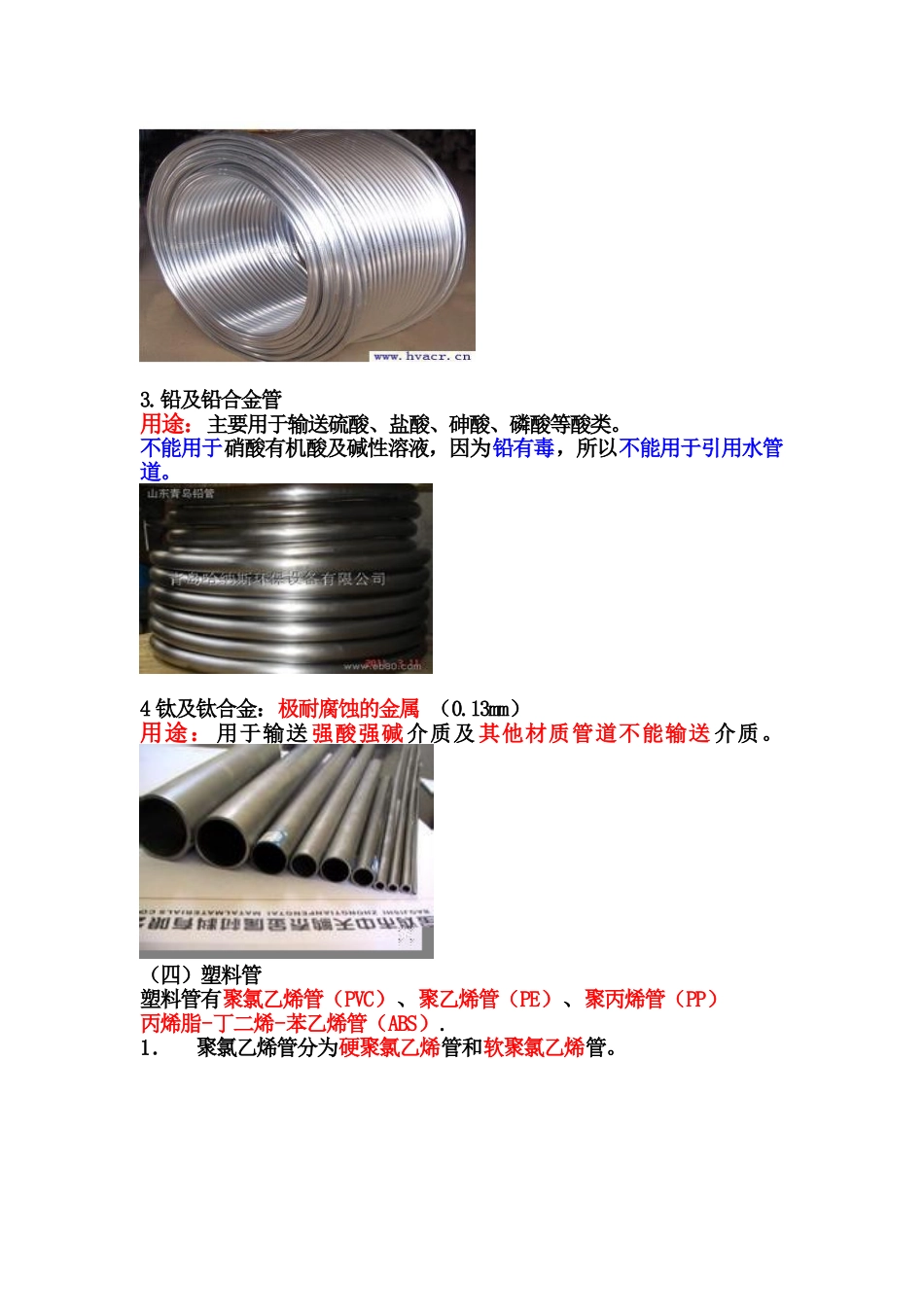

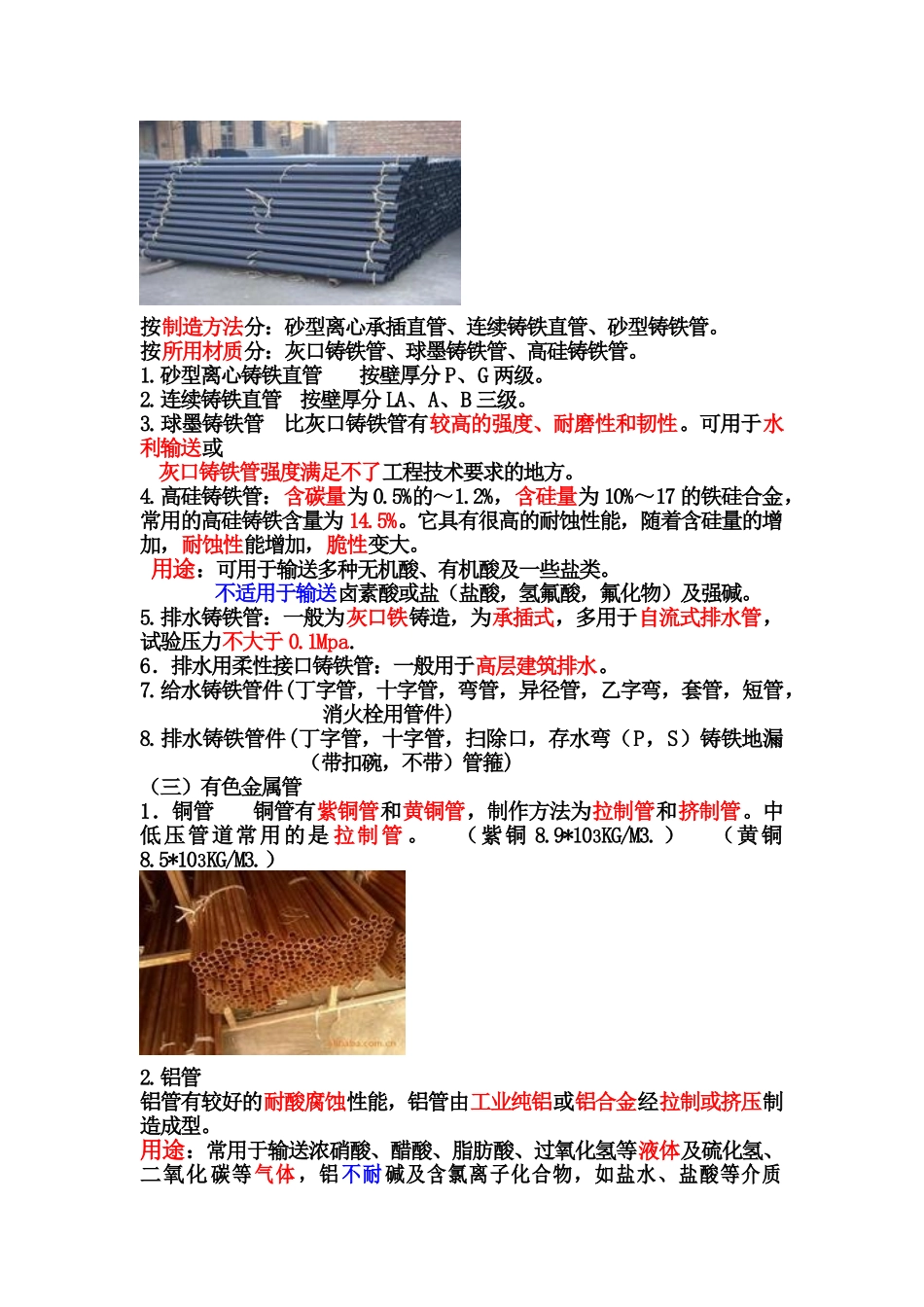

管道基础知识 之九大管材九大管材：钢管、铸铁管、有色金属管、塑料管、混凝土管、石棉水泥管、陶管、橡胶管、铝塑复合管一．钢管（焊接+无缝）（一）．焊接钢管 1.直缝焊接钢管⑴白铁管：低压流体输送用镀锌钢管。 ⑵ 黑铁管：低压流体输送用焊接钢管. （3 直缝卷焊钢管用途：输送水、煤气、空气、油等低压流体。 1 2.螺旋缝焊接钢管：用途：输送水煤气空气蒸汽等（二）、无缝钢管⑴ 按制造方法分：冷轧、热轧⑵ 按使用方法分：① 一般无缝钢管（简称无缝钢管）② 专用无缝钢管：低、中压锅炉用无缝钢管锅炉用高压无缝钢管，主要输送高压、高温水、气介质。不锈钢无缝钢管主要用于输送强腐蚀性介质。见下图（三）、钢制对焊无缝管件（弯头，三通。四通，管帽，异径接头）二．铸铁管：多用于给水、排水和煤气等管道工程。按制造方法分：砂型离心承插直管、连续铸铁直管、砂型铸铁管。按所用材质分：灰口铸铁管、球墨铸铁管、高硅铸铁管。1.砂型离心铸铁直管 按壁厚分 P、G 两级。2.连续铸铁直管 按壁厚分 LA、A、B 三级。3.球墨铸铁管 比灰口铸铁管有较高的强度、耐磨性和韧性。可用于水利输送或灰口铸铁管强度满足不了工程技术要求的地方。4.高硅铸铁管：含碳量为 0.5%的～1.2%，含硅量为 10%～17 的铁硅合金，常用的高硅铸铁含量为 14.5%。它具有很高的耐蚀性能，随着含硅量的增加，耐蚀性能增加，脆性变大。 用途：可用于输送多种无机酸、有机酸及一些盐类。不适用于输送卤素酸或盐（盐酸，氢氟酸，氟化物）及强碱。5.排水铸铁管：一般为灰口铁铸造，为承插式，多用于自流式排水管，试验压力不大于 0.1Mpa.6．排水用柔性接口铸铁管：一般用于高层建筑排水。7.给水铸铁管件(丁字管，十字管，弯管，异径管，乙字弯，套管，短管，消火栓用管件)8.排水铸铁管件(丁字管，十字管，扫除口，存水弯（P，S）铸铁地漏（带扣碗，不带）管箍)（三）有色金属管1．铜管 铜管有紫铜管和黄铜管，制作方法为拉制管和挤制管。中低压管道常用的是 拉制管 。 （紫铜 8.9*103KG/M3. ） （黄铜8.5*103KG/M3.）2.铝管 铝管有较好的耐酸腐蚀性能，铝管由工业纯铝或铝合金经拉制或挤压制造成型。用途：常用于输送浓硝酸、醋酸、脂肪酸、过氧化氢等液体及硫化氢、二氧化 碳等气体，铝不耐碱及含氯离子化合物，如盐水、盐酸等介质 3.铅及铅合金管 用途：主要用于输送硫酸、盐酸、砷酸、磷酸等酸类。不能用于硝酸有机酸及碱性溶液，因为...
