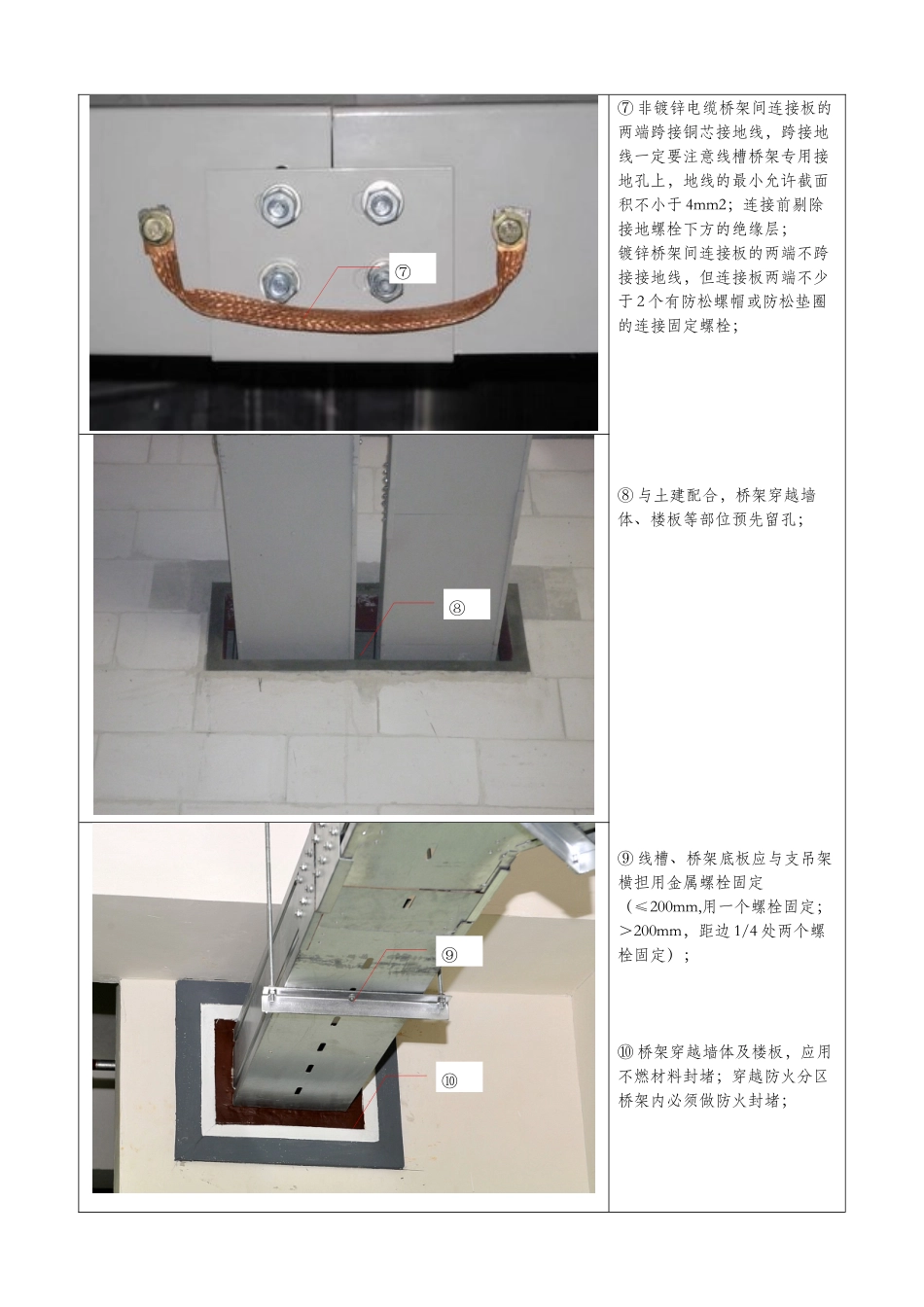

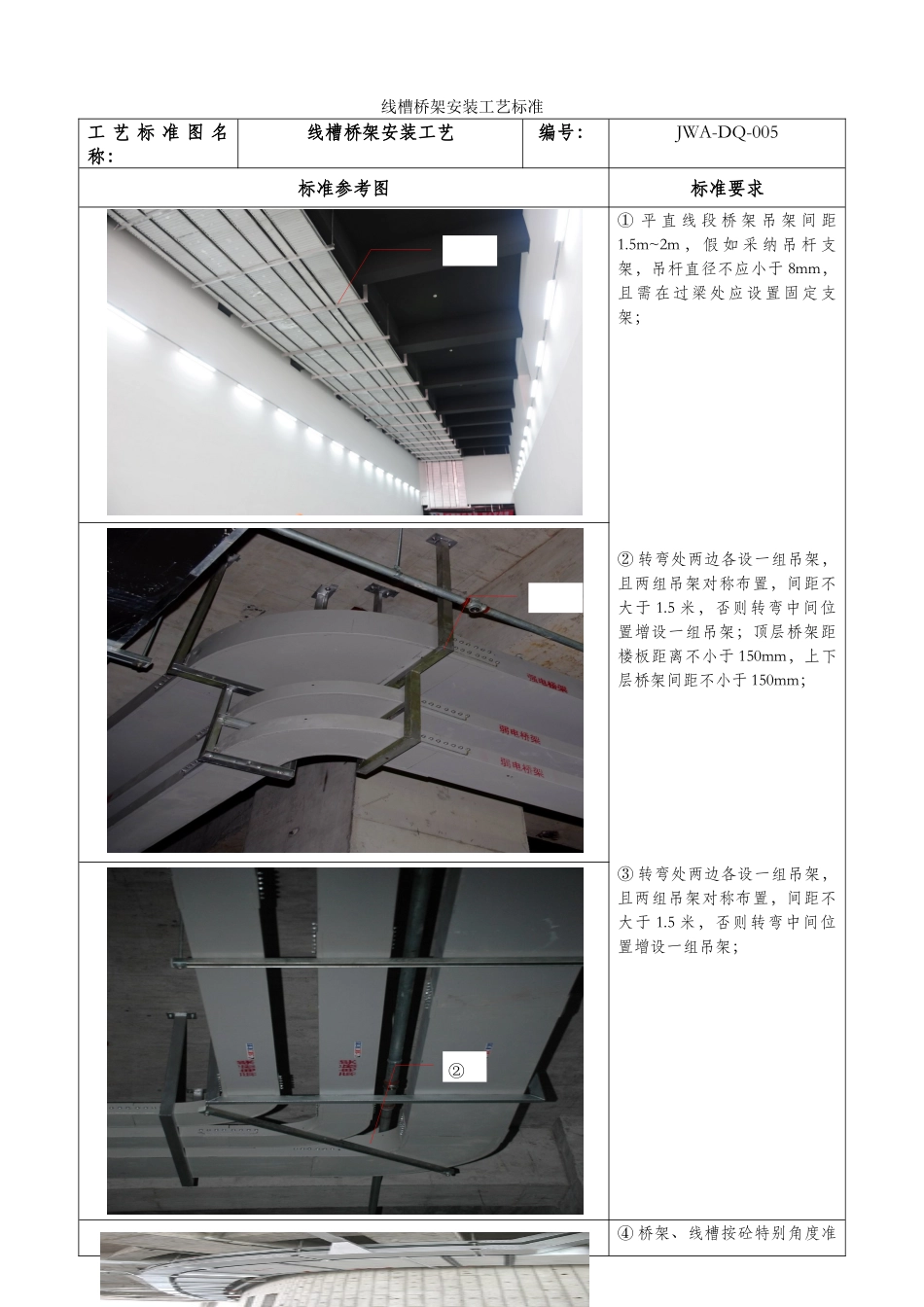

线槽桥架安装工艺标准工 艺 标 准 图 名称：线槽桥架安装工艺编号：JWA-DQ-005标准参考图标准要求① 平 直 线 段 桥 架 吊 架 间 距1.5m~2m ， 假 如 采 纳 吊 杆 支架，吊杆直径不应小于 8mm，且需在过梁处应设置固定支架；② 转弯处两边各设一组吊架，且两组吊架对称布置，间距不大于 1.5 米，否则转弯中间位置增设一组吊架；顶层桥架距楼板距离不小于 150mm，上下层桥架间距不小于 150mm；③ 转弯处两边各设一组吊架，且两组吊架对称布置，间距不大于 1.5 米，否则转弯中间位置增设一组吊架；④ 桥架、线槽按砼特别角度准②确放样、加工、安装；⑤ 直线段钢制电缆桥架长度超过 30 米、铝合金或者玻璃钢制电缆桥架长度超过 15 米设有伸缩节；电缆桥架跨越建筑物变形缝处设置补偿装置；⑥ 金属电缆桥架及其支架全长应不少于 2 处于接地干线相连接；桥架首位两端需与配电柜外壳或地线排可靠连接；④⑤⑥⑦ 非镀锌电缆桥架间连接板的两端跨接铜芯接地线，跨接地线一定要注意线槽桥架专用接地孔上，地线的最小允许截面积不小于 4mm2；连接前剔除接地螺栓下方的绝缘层；镀锌桥架间连接板的两端不跨接接地线，但连接板两端不少于 2 个有防松螺帽或防松垫圈的连接固定螺栓；⑧ 与土建配合，桥架穿越墙体、楼板等部位预先留孔；⑨ 线槽、桥架底板应与支吊架横担用金属螺栓固定（≤200mm,用一个螺栓固定；＞200mm，距边 1/4 处两个螺栓固定）；⑩ 桥架穿越墙体及楼板，应用不燃材料封堵；穿越防火分区桥架内必须做防火封堵；⑦⑧⑨⑩⑪ 室外安装桥架安装高度不能低于积雪、积水高度，同时考虑选用防水型盖板，进出室外桥架、线槽，室内须高于室外，防止雨水流入室内。⑪
