织布工场厂房消防排烟设计案例

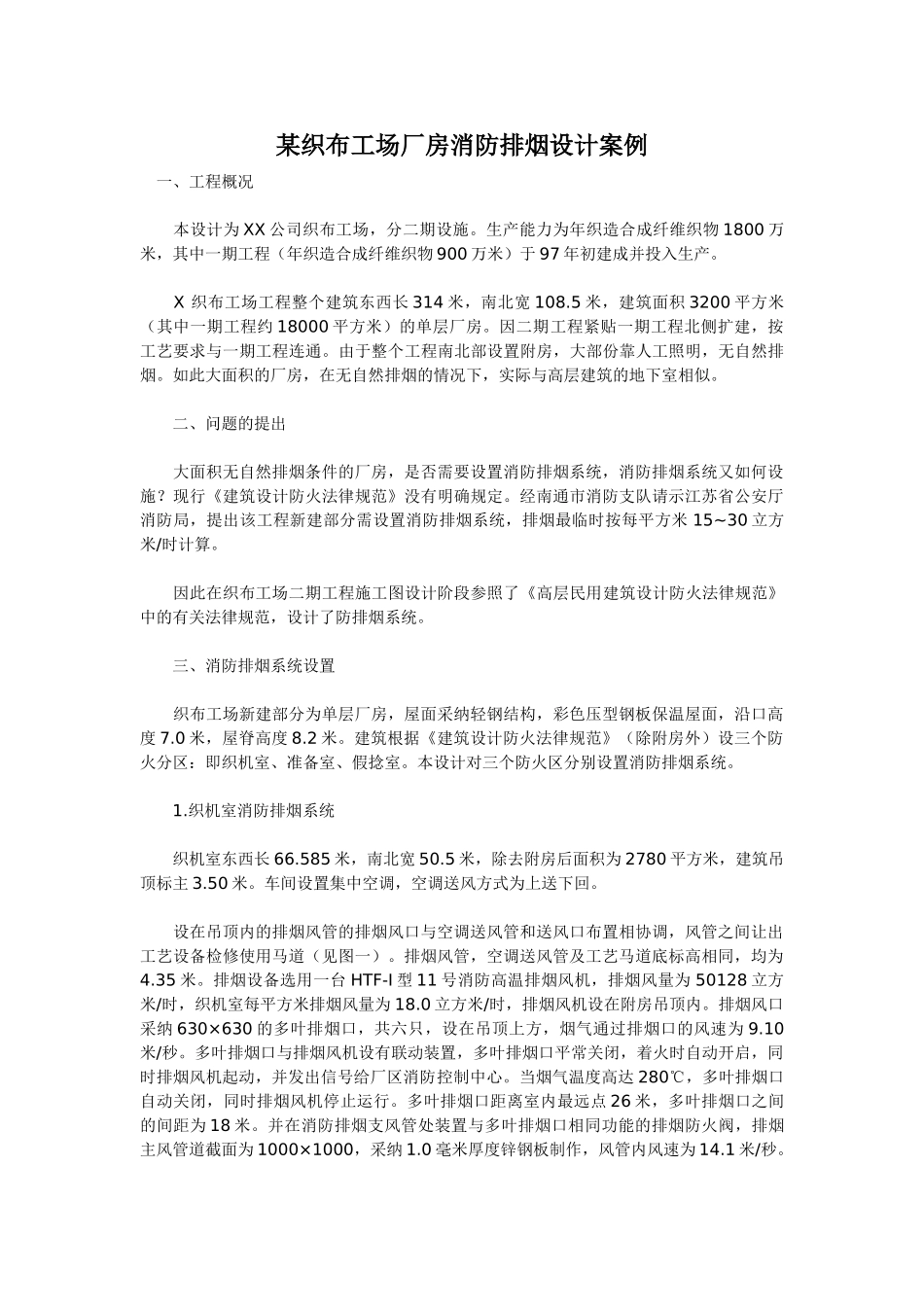

某织布工场厂房消防排烟设计案例 一、工程概况 本设计为 XX 公司织布工场，分二期设施。生产能力为年织造合成纤维织物 1800 万米，其中一期工程（年织造合成纤维织物 900 万米）于 97 年初建成并投入生产。 X 织布工场工程整个建筑东西长 314 米，南北宽 108.5 米，建筑面积 3200 平方米（其中一期工程约 18000 平方米）的单层厂房。因二期工程紧贴一期工程北侧扩建，按工艺要求与一期工程连通。由于整个工程南北部设置附房，大部份靠人工照明，无自然排烟。如此大面积的厂房，在无自然排烟的情况下，实际与高层建筑的地下室相似。 二、问题的提出 大面积无自然排烟条件的厂房，是否需要设置消防排烟系统，消防排烟系统又如何设施？现行《建筑设计防火法律规范》没有明确规定。经南通市消防支队请示江苏省公安厅消防局，提出该工程新建部分需设置消防排烟系统，排烟最临时按每平方米 15~30 立方米/时计算。 因此在织布工场二期工程施工图设计阶段参照了《高层民用建筑设计防火法律规范》中的有关法律规范，设计了防排烟系统。 三、消防排烟系统设置 织布工场新建部分为单层厂房，屋面采纳轻钢结构，彩色压型钢板保温屋面，沿口高度 7.0 米，屋脊高度 8.2 米。建筑根据《建筑设计防火法律规范》（除附房外）设三个防火分区：即织机室、准备室、假捻室。本设计对三个防火区分别设置消防排烟系统。 1.织机室消防排烟系统 织机室东西长 66.585 米，南北宽 50.5 米，除去附房后面积为 2780 平方米，建筑吊顶标主 3.50 米。车间设置集中空调，空调送风方式为上送下回。 设在吊顶内的排烟风管的排烟风口与空调送风管和送风口布置相协调，风管之间让出工艺设备检修使用马道（见图一）。排烟风管，空调送风管及工艺马道底标高相同，均为4.35 米。排烟设备选用一台 HTF-I 型 11 号消防高温排烟风机，排烟风量为 50128 立方米/时，织机室每平方米排烟风量为 18.0 立方米/时，排烟风机设在附房吊顶内。排烟风口采纳 630×630 的多叶排烟口，共六只，设在吊顶上方，烟气通过排烟口的风速为 9.10米/秒。多叶排烟口与排烟风机设有联动装置，多叶排烟口平常关闭，着火时自动开启，同时排烟风机起动，并发出信号给厂区消防控制中心。当烟气温度高达 280℃，多叶排烟口自动关闭，同时排烟风机停止运行。多叶排烟口距离室内最远点 26 米，多叶排烟口之间的间距为 18 米。并在消防排烟支风管处装置与多叶排...
