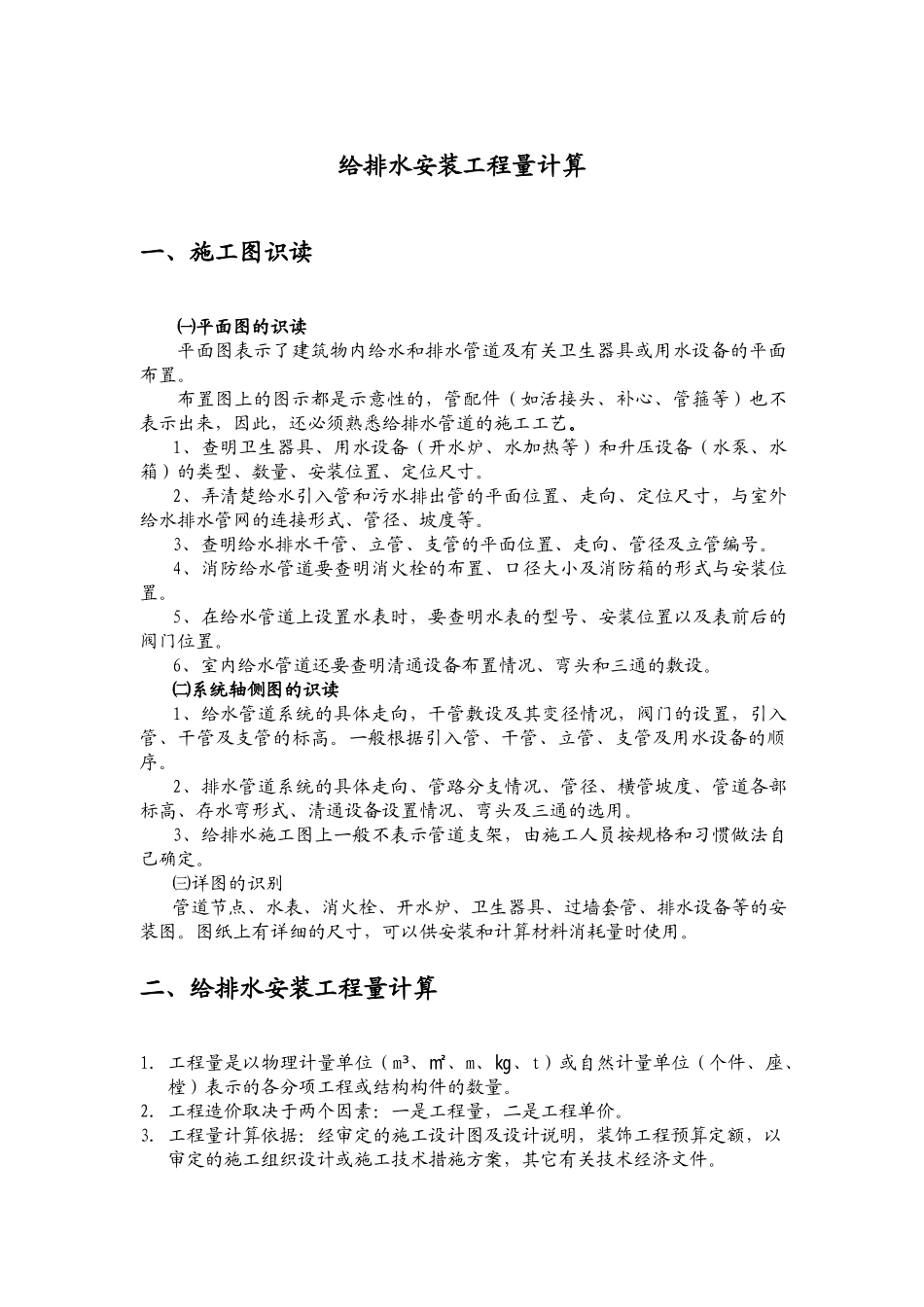

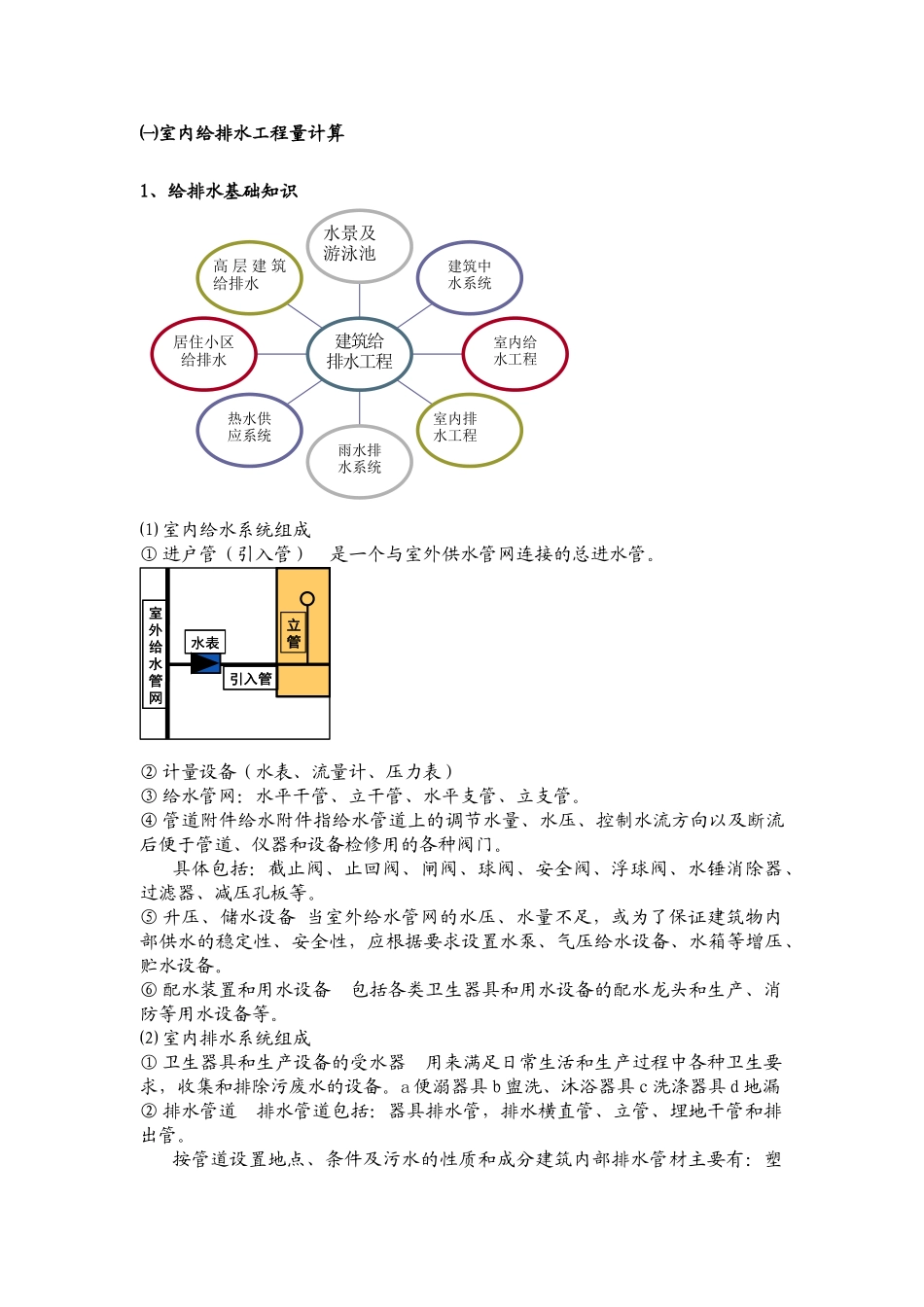

给排水安装工程量计算一、施工图识读㈠平面图的识读平面图表示了建筑物内给水和排水管道及有关卫生器具或用水设备的平面布置。布置图上的图示都是示意性的，管配件（如活接头、补心、管箍等）也不表示出来，因此，还必须熟悉给排水管道的施工工艺。1、查明卫生器具、用水设备（开水炉、水加热等）和升压设备（水泵、水箱）的类型、数量、安装位置、定位尺寸。2、弄清楚给水引入管和污水排出管的平面位置、走向、定位尺寸，与室外给水排水管网的连接形式、管径、坡度等。3、查明给水排水干管、立管、支管的平面位置、走向、管径及立管编号。4、消防给水管道要查明消火栓的布置、口径大小及消防箱的形式与安装位置。5、在给水管道上设置水表时，要查明水表的型号、安装位置以及表前后的阀门位置。6、室内给水管道还要查明清通设备布置情况、弯头和三通的敷设。㈡系统轴侧图的识读1、给水管道系统的具体走向，干管敷设及其变径情况，阀门的设置，引入管、干管及支管的标高。一般根据引入管、干管、立管、支管及用水设备的顺序。2、排水管道系统的具体走向、管路分支情况、管径、横管坡度、管道各部标高、存水弯形式、清通设备设置情况、弯头及三通的选用。3、给排水施工图上一般不表示管道支架，由施工人员按规格和习惯做法自己确定。㈢详图的识别管道节点、水表、消火栓、开水炉、卫生器具、过墙套管、排水设备等的安装图。图纸上有详细的尺寸，可以供安装和计算材料消耗量时使用。二、给排水安装工程量计算1. 工程量是以物理计量单位（m³、、㎡m、、㎏t）或自然计量单位（个件、座、樘）表示的各分项工程或结构构件的数量。2. 工程造价取决于两个因素：一是工程量，二是工程单价。3. 工程量计算依据：经审定的施工设计图及设计说明，装饰工程预算定额，以审定的施工组织设计或施工技术措施方案，其它有关技术经济文件。㈠室内给排水工程量计算1、给排水基础知识⑴ 室内给水系统组成① 进户管（引入管） 是一个与室外供水管网连接的总进水管。室外给水管网水表立管引入管室外给水管网水表立管引入管② 计量设备（水表、流量计、压力表）③ 给水管网：水平干管、立干管、水平支管、立支管。④ 管道附件给水附件指给水管道上的调节水量、水压、控制水流方向以及断流后便于管道、仪器和设备检修用的各种阀门。具体包括：截止阀、止回阀、闸阀、球阀、安全阀、浮球阀、水锤消除器、过滤器、减压孔板等。⑤ 升压、储水设备 当室外给水管网的水...
