给排水点位设计标准

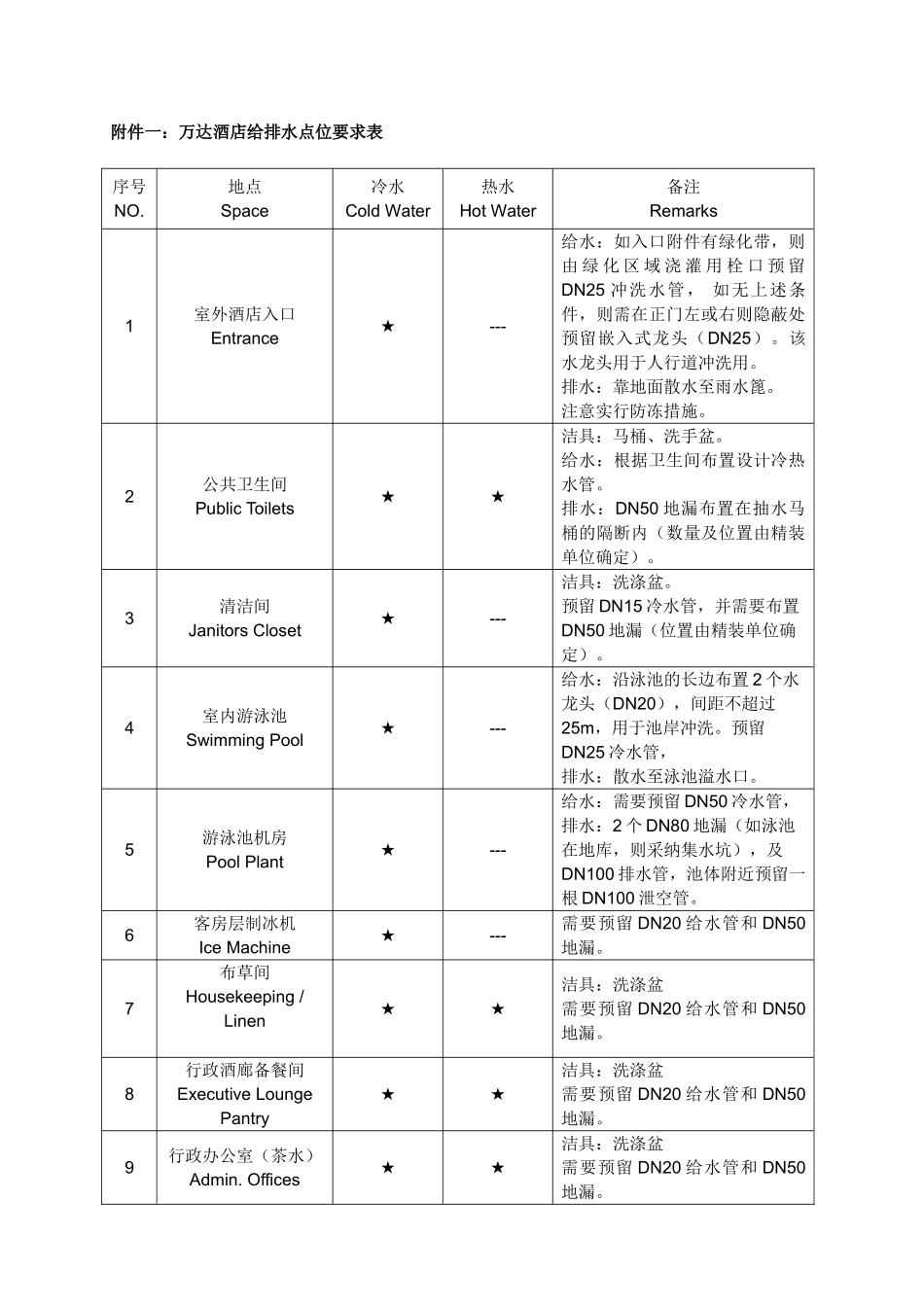

附件一：万达酒店给排水点位要求表序号NO.地点Space冷水Cold Water热水Hot Water备注Remarks1室外酒店入口Entrance★---给水：如入口附件有绿化带，则由 绿 化 区 域 浇 灌 用 栓 口 预 留DN25 冲洗水管， 如无上述条件，则需在正门左或右则隐蔽处预留嵌入式龙头（DN25）。该水龙头用于人行道冲洗用。排水：靠地面散水至雨水篦。注意实行防冻措施。2公共卫生间Public Toilets★★洁具：马桶、洗手盆。给水：根据卫生间布置设计冷热水管。排水：DN50 地漏布置在抽水马桶的隔断内（数量及位置由精装单位确定）。3清洁间Janitors Closet★---洁具：洗涤盆。预留 DN15 冷水管，并需要布置DN50 地漏（位置由精装单位确定）。4室内游泳池Swimming Pool★ ---给水：沿泳池的长边布置 2 个水龙头（DN20），间距不超过25m，用于池岸冲洗。预留DN25 冷水管，排水：散水至泳池溢水口。5游泳池机房Pool Plant★ ---给水：需要预留 DN50 冷水管，排水：2 个 DN80 地漏（如泳池在地库，则采纳集水坑），及DN100 排水管，池体附近预留一根 DN100 泄空管。6客房层制冰机Ice Machine★---需要预留 DN20 给水管和 DN50地漏。7布草间Housekeeping /Linen★★洁具：洗涤盆需要预留 DN20 给水管和 DN50地漏。8行政酒廊备餐间Executive LoungePantry★★洁具：洗涤盆需要预留 DN20 给水管和 DN50地漏。9行政办公室（茶水）Admin. Offices★★洁具：洗涤盆需要预留 DN20 给水管和 DN50地漏。序号NO.地点Space冷水Cold Water热水Hot Water备注Remarks10医疗室First Aid / Nurse★★洁具：洗手盆需要预留 DN20 给水管和 DN50地漏。11员工更衣室Staff Locker★★洁具：洗手盆需要布置 DN20 给水管和 DN50地漏。12员工餐厅Staff Dinning★★洁具：洗手盆需要布置 DN20 给水管和 DN50地漏。13员工卫生间Staff Toilet★★洁具：洗手盆、马桶给水：根据卫生间布置设计冷热水管。排水：DN50 布置在抽水马桶的隔断内。（数量及位置由精装单位确定）。14卸货平台Receiving Dock★---给水：预留 DN20 给水管，及DN20 嵌入式水龙头，用于清洗。排水：DN80 地漏位于排水沟中（数量需根据平台区域大小而定），及预留 DN100 排水管。15罐瓶冲洗间Can Wash★★给水：预留 DN20 给水管，以及DN20 嵌入式水龙头。排水：DN80 地漏位于排水沟中（数量根据区域大小而定），及预留 DN100 排水管。16备餐间/...
