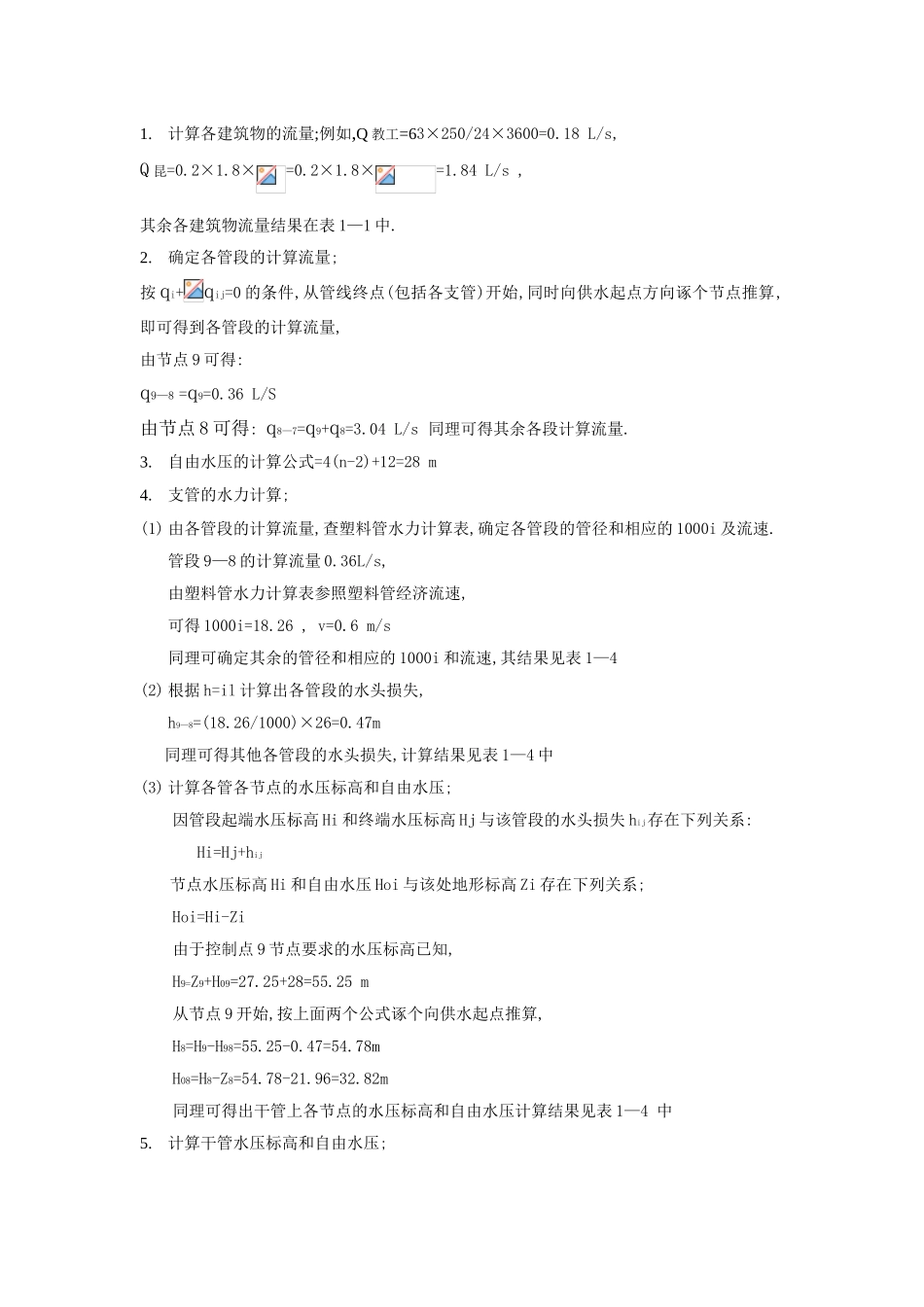

1.计算各建筑物的流量;例如,Q 教工=63×250/24×3600=0.18 L/s,Q 昆=0.2×1.8×=0.2×1.8×=1.84 L/s ,其余各建筑物流量结果在表 1—1 中.2.确定各管段的计算流量;按 qi+qij=0 的条件,从管线终点(包括各支管)开始,同时向供水起点方向诼个节点推算,即可得到各管段的计算流量,由节点 9 可得:q9—8 =q9=0.36 L/S由节点 8 可得: q8—7=q9+q8=3.04 L/s 同理可得其余各段计算流量.3.自由水压的计算公式=4(n-2)+12=28 m4.支管的水力计算;(1) 由各管段的计算流量,查塑料管水力计算表,确定各管段的管径和相应的 1000i 及流速.管段 9—8 的计算流量 0.36L/s,由塑料管水力计算表参照塑料管经济流速,可得 1000i=18.26 , v=0.6 m/s同理可确定其余的管径和相应的 1000i 和流速,其结果见表 1—4 (2) 根据 h=il 计算出各管段的水头损失, h9—8=(18.26/1000)×26=0.47m 同理可得其他各管段的水头损失,计算结果见表 1—4 中(3) 计算各管各节点的水压标高和自由水压;因管段起端水压标高 Hi 和终端水压标高 Hj 与该管段的水头损失 hij存在下列关系: Hi=Hj+hij 节点水压标高 Hi 和自由水压 Hoi 与该处地形标高 Zi 存在下列关系;Hoi=Hi-Zi由于控制点 9 节点要求的水压标高已知,H9=Z9+H09=27.25+28=55.25 m从节点 9 开始,按上面两个公式诼个向供水起点推算,H8=H9-H98=55.25-0.47=54.78mH08=H8-Z8=54.78-21.96=32.82m同理可得出干管上各节点的水压标高和自由水压计算结果见表 1—4 中5.计算干管水压标高和自由水压;1000i 和 Hi 同上得出节点 0’的水压标高和自由水压H0’=Z0’+H01=7.78+28=35.58m由节点 0’的水压标高即可计算节点 1 的水压标高和自由水压H1=H0’+H1-0’=35.58+0.26=35.84mH0-1=H1-Z1=35.84-7.69=28.15m同理可得其他节点的水压标高和自由水压计算结果见表 1—3
