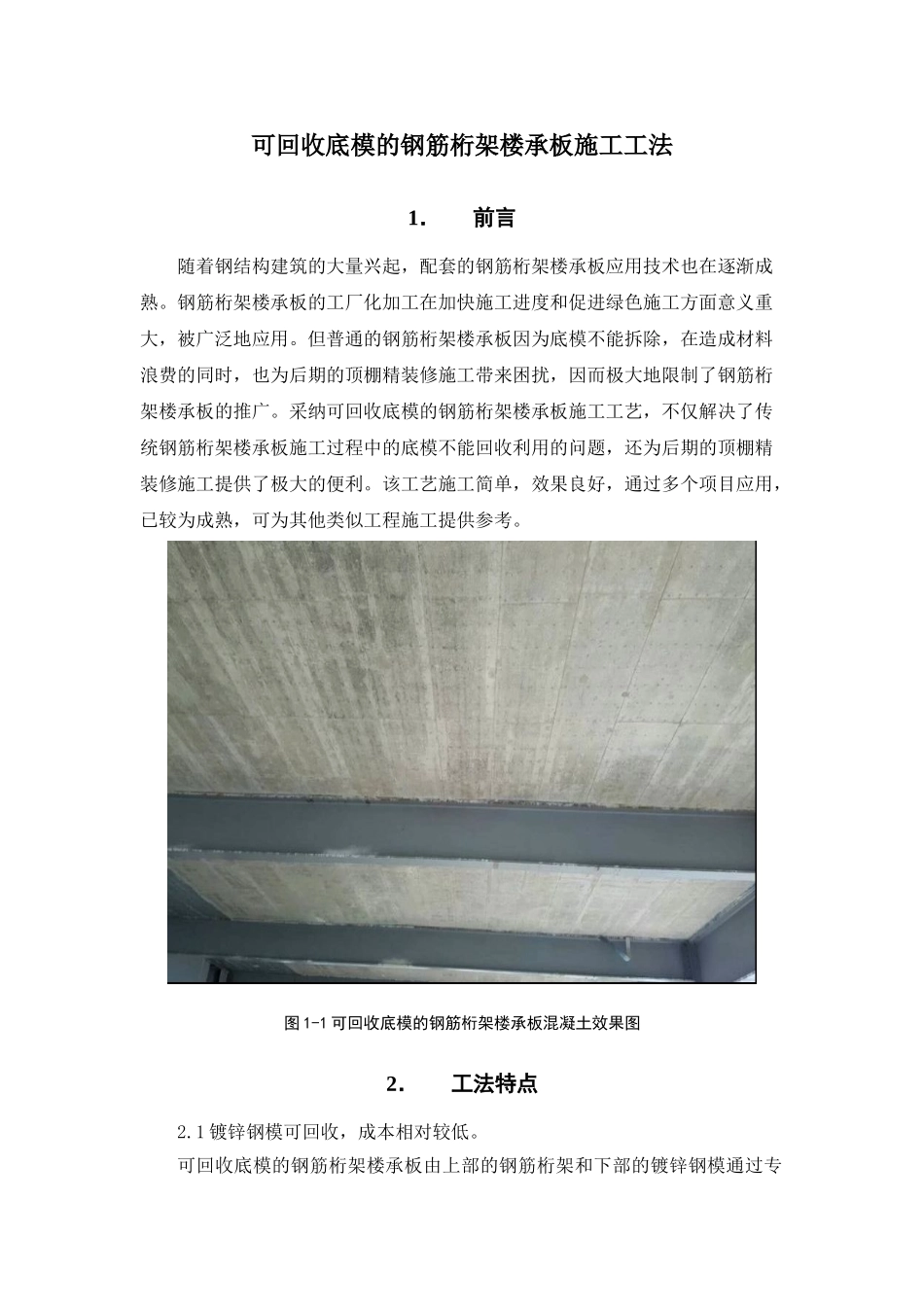

可回收底模的钢筋桁架楼承板施工工法1．前言随着钢结构建筑的大量兴起，配套的钢筋桁架楼承板应用技术也在逐渐成熟。钢筋桁架楼承板的工厂化加工在加快施工进度和促进绿色施工方面意义重大，被广泛地应用。但普通的钢筋桁架楼承板因为底模不能拆除，在造成材料浪费的同时，也为后期的顶棚精装修施工带来困扰，因而极大地限制了钢筋桁架楼承板的推广。采纳可回收底模的钢筋桁架楼承板施工工艺，不仅解决了传统钢筋桁架楼承板施工过程中的底模不能回收利用的问题，还为后期的顶棚精装修施工提供了极大的便利。该工艺施工简单，效果良好，通过多个项目应用，已较为成熟，可为其他类似工程施工提供参考。图 1-1 可回收底模的钢筋桁架楼承板混凝土效果图 2．工法特点2.1 镀锌钢模可回收，成本相对较低。可回收底模的钢筋桁架楼承板由上部的钢筋桁架和下部的镀锌钢模通过专用的卡扣连接，混凝土浇筑完成后，镀锌钢模和连接卡扣均可回收重复利用 5次以上，极大地增加材料的使用率，降低工程成本。 2.2 操作简单，易于施工。桁架钢筋在工厂加工，保留了传统钢筋桁架楼承板钢筋间距和钢筋保护层厚度控制良好的优点，仅需将镀锌底模和钢筋桁架通过卡扣连在一起即可，现场施工操作简单、易行。2.3 有利于提高施工质量。可回收底模的钢筋桁架楼承板实现了混凝土和底模分离，浇筑完成的混凝土面光滑、平整度好，利于顶棚精装修施工。3．适用范围适用于采纳钢结构组合楼板的建筑，尤其是顶棚采纳涂料装修钢筋桁架楼承板施工。4．工艺原理可回收底模的钢筋桁架楼承板由带均匀小孔的镀锌钢模、钢筋桁架及连接卡扣拼装组成。拼装前，通过深化排版，保证钢筋桁架与钢梁搭接 50mm 以上，同时底模与钢梁边齐平不搭接，以便后期回收。拼装时，将连接卡扣穿过小孔，使钢筋桁架与镀锌钢模连接，形成钢筋桁架板。钢筋桁架板铺设于施工完成的钢梁上，桁架底筋与钢梁上表面点焊固定，绑扎垂直桁架方向的板底筋，然后在钢梁上焊接两排栓钉。管线预埋和洞口预留紧随栓钉施工进行，最后进行垂直桁架方向的板面筋绑扎及边模封闭，检查无误后进行混凝土浇筑。拆除时，将连接卡扣摘除，底模即可自行脱开并由人工取下，将连接卡扣可回收部分和底模收集、清理，以备下次使用。 图 4-1 可回收底模的钢筋桁架楼承板示意图 图 4-2 连接卡扣5．施工工艺流程及操作要点5.1 施工工艺流程图 5.1-1 可回收底模的钢筋桁架楼承板施工流程图5.2 操作要点5.2.1 前期准备前期...
