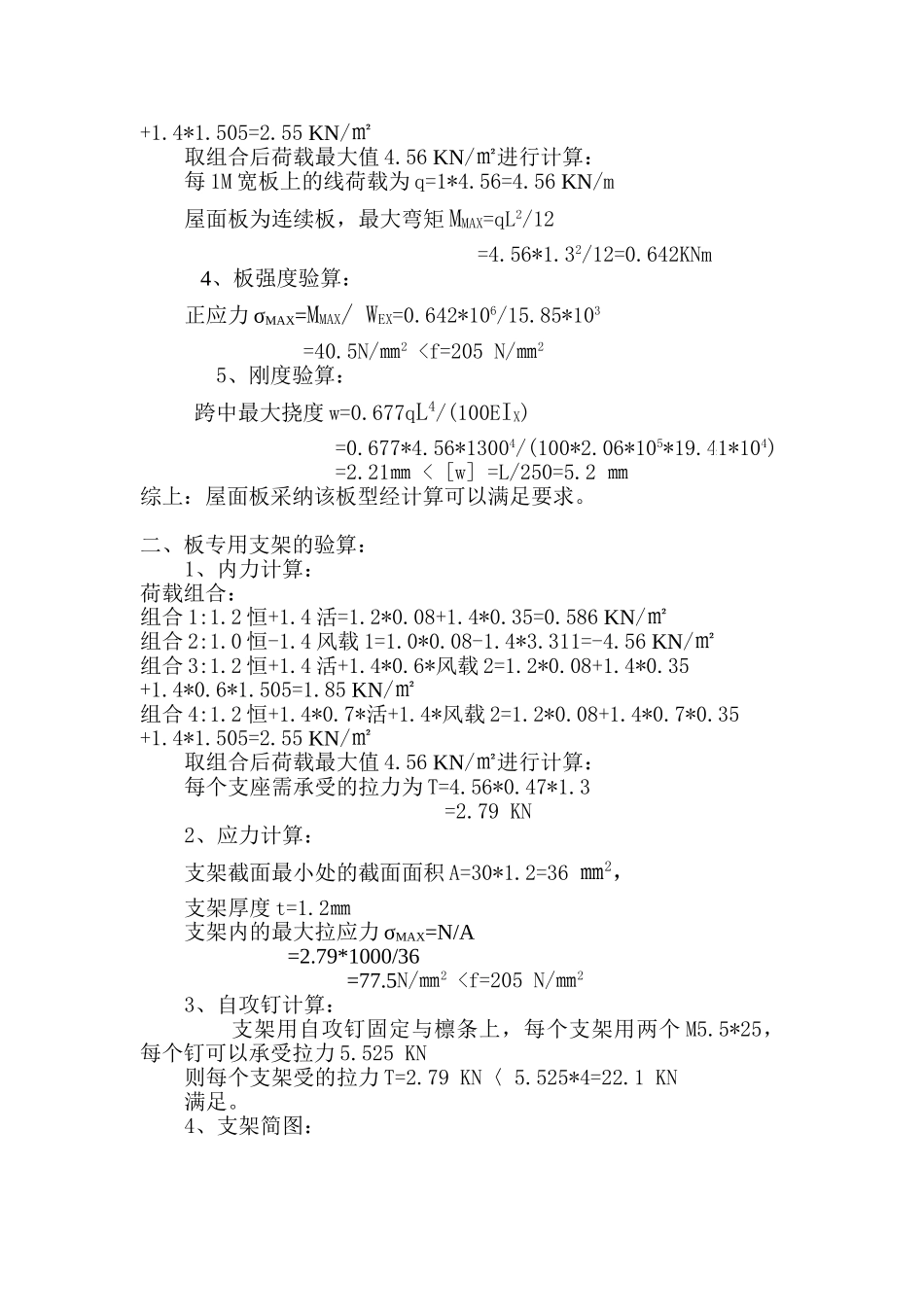

屋面压型钢板计算一、压型钢板的验算：1、荷载情况：基本风压 0.7KN/㎡，地面粗糙度 B 类；基本雪压：0.35KN/㎡；屋面活荷载 0.30KN/㎡；最大檩距 1.3m，2、屋面板截面特性： 断面图： 板厚 0.8㎜，热镀铝锌，外覆涂层，其有效截面特性如下： 截面惯性矩：IEX=19.41㎝4/m ， 截面抵抗矩：WEX=15.85㎝3/m3、内力计算： 屋面板上的线荷载：恒载 0.08KN/㎡ 取活载和雪载较大者：0.35 KN/㎡风荷载： 阵风系数，高度变化系数，体形系数 风载 1：风载 2：荷载组合：组合 1:1.2 恒+1.4 活=1.2*0.08+1.4*0.35=0.586 KN/㎡组合 2:1.0 恒-1.4 风载 1=1.0*0.08-1.4*3.311=-4.56 KN/㎡组合 3:1.2 恒+1.4 活+1.4*0.6*风载 2=1.2*0.08+1.4*0.35+1.4*0.6*1.505=1.85 KN/㎡组合 4:1.2 恒+1.4*0.7*活+1.4*风载 2=1.2*0.08+1.4*0.7*0.35+1.4*1.505=2.55 KN/㎡取组合后荷载最大值 4.56 KN/㎡进行计算：每 1M 宽板上的线荷载为 q=1*4.56=4.56 KN/m屋面板为连续板，最大弯矩 MMAX=qL2/12 =4.56*1.32/12=0.642KNm 4、板强度验算：正应力 σMAX=MMAX/ WEX=0.642*106/15.85*103=40.5N/㎜2
