群塔作业防碰撞方案

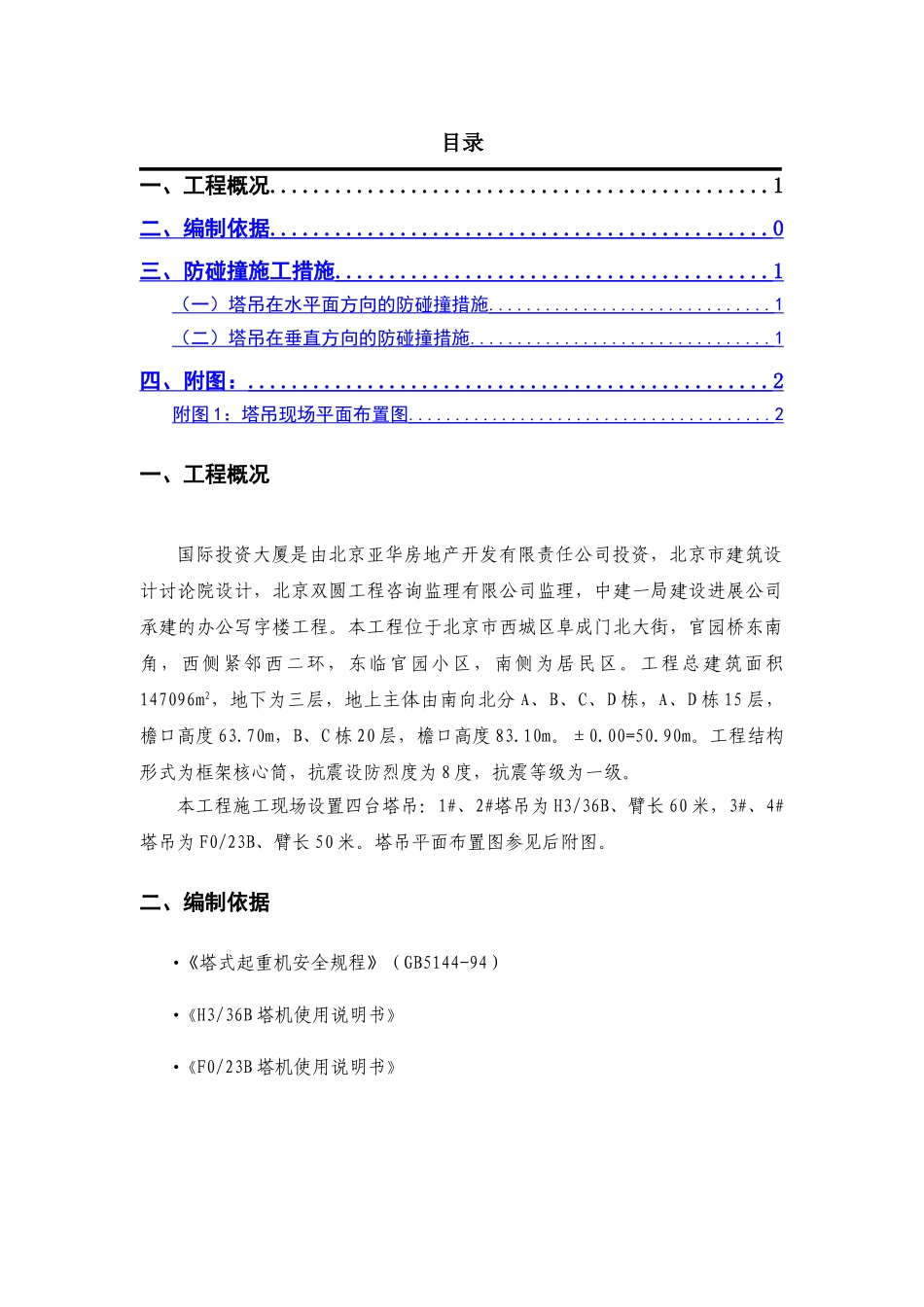

目录一、工程概况..............................................1二、编制依据 .............................................. 0 三、防碰撞施工措施 ........................................ 1 （一）塔吊在水平面方向的防碰撞措施 .............................. 1 （二）塔吊在垂直方向的防碰撞措施 ................................ 1 四、附图： ................................................ 2 附图 1 ：塔吊现场平面布置图 ....................................... 2 一、工程概况国际投资大厦是由北京亚华房地产开发有限责任公司投资，北京市建筑设计讨论院设计，北京双圆工程咨询监理有限公司监理，中建一局建设进展公司承建的办公写字楼工程。本工程位于北京市西城区阜成门北大街，官园桥东南角，西侧紧邻西二环，东临官园小区，南侧为居民区。工程总建筑面积147096m2，地下为三层，地上主体由南向北分 A、B、C、D 栋，A、D 栋 15 层，檐口高度 63.70m，B、C 栋 20 层，檐口高度 83.10m。±0.00=50.90m。工程结构形式为框架核心筒，抗震设防烈度为 8 度，抗震等级为一级。本工程施工现场设置四台塔吊：1#、2#塔吊为 H3/36B、臂长 60 米，3#、4#塔吊为 F0/23B、臂长 50 米。塔吊平面布置图参见后附图。二、编制依据•《塔式起重机安全规程》（GB5144-94）•《H3/36B 塔机使用说明书》•《F0/23B 塔机使用说明书》三、防碰撞施工措施（一）塔吊在水平面方向的防碰撞措施1. 低位塔吊的起重臂端部与高位塔吊塔身之间防碰撞措施。塔吊在现场的定位布置是关键，可通过严格控制两台塔吊之间的位置关系，来预防低位塔吊的起重臂端部碰撞高位塔吊塔身。依据《塔式起重机安全规程》（GB5144-94）中的 10.5 之规定“两台起重机之间的最小架设距离应保证处于低位的起重机的臂架端部与另一台起重机的塔身之间至少有 2 米的距离”。由塔吊现场平面布置可知，四台塔吊中，相邻塔吊的距离均大于各自起重臂长度，即满足了施工需要，又克服了处于低位的塔吊的起重臂端部与高位的塔吊塔身之间的碰撞。（二）塔吊在垂直方向的防碰撞措施1. 低位塔吊的起重臂与高位塔吊起重钢丝绳之间防碰撞措施。高位塔吊的起重钢丝绳位于低位塔吊起重臂工作区间时，有可能引起低位塔吊的起重臂与高位塔吊的起重钢丝绳发生碰撞事故。为杜绝此类事故发生，项目必须对每一台塔吊的工作区进行合理划分，避开出现塔...
